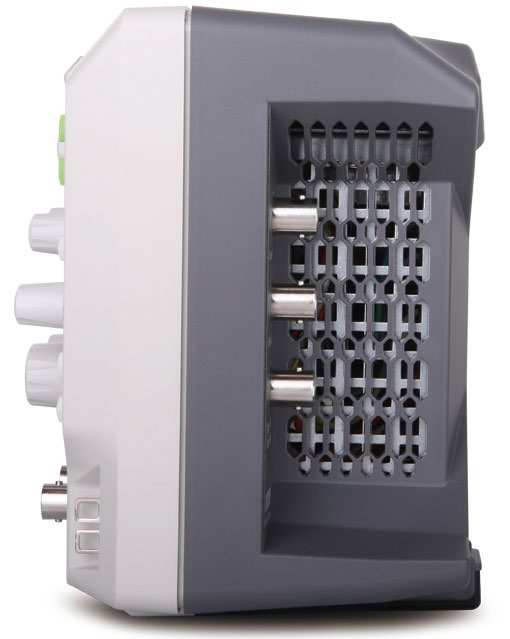

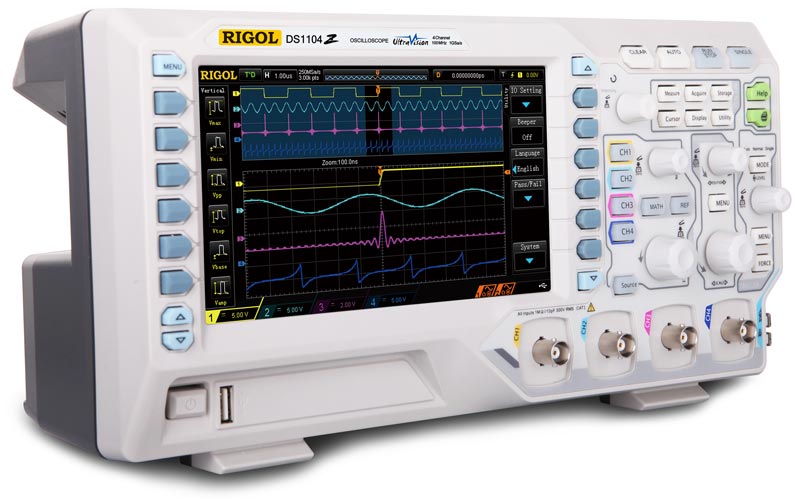

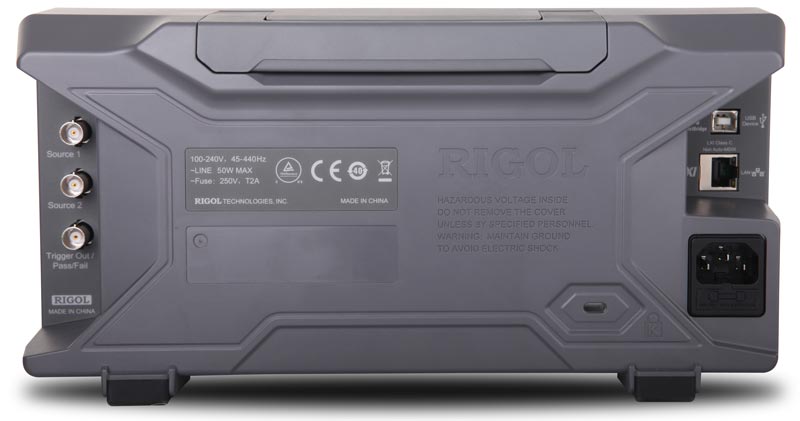

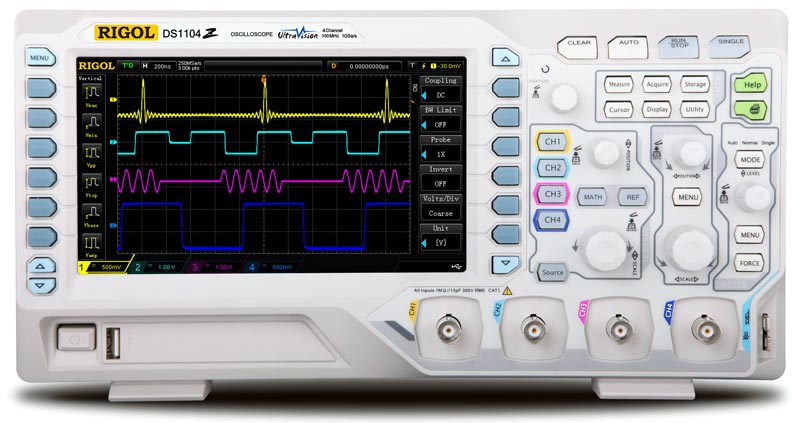

Цифровой осциллограф Rigol DS1104Z-S с опцией встроенного генератора

Цифровой осциллограф Rigol DS1104Z-S предоставляет пользователям широкие возможности по доступной цене. Благодаря инновационной технологии UltraVision, большой глубине записи, наличию четырех каналов, высокой скорости захвата осциллограмм цифровой осциллограф Rigol DS1104Z-S является идеальным средством для анализа сигналов при ограниченном бюджете.

В осциллографе Rigol DS1104Z-S имеется встроенный двухканальный генератор сигналов.

Технические характеристики:

• 4 аналоговых канала

• Осциллограф: полоса пропускания - 100 МГц

• Частота дискретизации - 1 Гвыб/с (500 Мвыб/с на 2 канала, 250 Мвыб/с - 4канала)

• Макс. память - 12 М (6 М на канал), 24 М - опция

• Входной импеданс: 1 МОм

• Скорость захвата 30000 осц/сек

• 256 градаций яркости

• Расширенная синхронизация, в т.ч. протоколы I²C, RS-232, SPI (опция)

• UltraVision

• Курсорные измерения. 24 автоизмерения

• Матем. функции

• БПФ

• Интерполятор: линейный, Sin(x)/x

• Покадровый регистратор (5000 кадров - опция)

• Самописец

• Тестирование в пределах Pass/Fail

• Генератор: 2 канала, Полоса 0,1 Гц...25 МГц

• 14 бит

• 6 стандартных, 7 встроенных + произв.форма. глубина до 16 К точек, дискрет. 200 Мвыб/с; амплитуда 20 мВ...5 Впп

• Выход синхронизации

• Интерфейс: USB-host, USB-device, LAN.

• Дисплей: 17,8 см (7"), цветной, TFT, 800 х 480

• Вес: 3,2 кг.

• Размеры: 313,1 x 160,8 x 122,4 мм.

Комплект поставки:

• осциллограф

• осциллографические щупы – 4 шт. пассивных (150 МГц)

• сетевой кабель

• USB кабель для подключения к ПК

• краткое руководство по эксплуатации

Дополнительные аксессуары и опции:

• комплект для монтажа в стойку RM-DS1000Z

• адаптер USB-GPIB

• пассивный пробник RP2200

• пассивный пробник RP3300A

• высоковольтный пробник RP1300H

• высоковольтный пробник RP1050H

• токовый пробник RP1001C

• токовый пробник RP1002C

• токовый пробник RP1003C

• токовый пробник RP1004C

• токовый пробник RP1005C

• блок питания для токовых пробников RP1000P

• дифференциальный высоковольтный пробник RP1025D

• дифференциальный высоковольтный пробник RP1050D

• дифференциальный высоковольтный пробник RP1100D

• адаптер 50 Ом RT50J

• опция расширения памяти до 24 М (1 канал) / 12 М (2 канала) / 6 М (четыре канала) MEM-DS1000Z

• опция покадрового регистратора 5000 кадров в реальном времени REC-DS1000Z

• опция расширенного запуска AT-DS1000Z

• опция анализа последовательных шин SA-DS1000Z
