Артикул: АКИП-3208-BW32
|

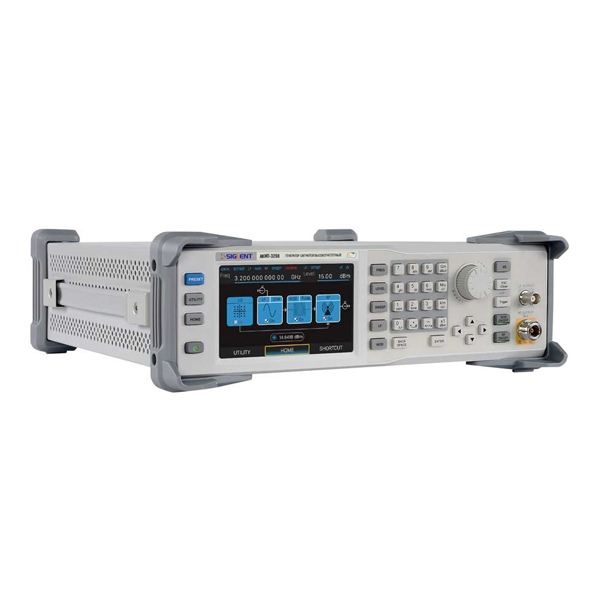

Генератор ВЧ сигналов АКИП-3208
Генератор АКИП-3208 формирует модулированные и немодулированные колебания в диапазоне 9 кГц…2,1 ГГц, опционально до 3,2 ГГц. Частота устанавливается с разрешением 0,01 Гц во всем диапазоне, точность установки ±2x10-7. Для прецизионных приложений возможно подключение более высокостабильного внешнего опорного генератора 10 МГц. Уровень выходного сигнала нормируется в диапазоне от -117 до +13 дБм, при этом дискретность установки составляет 0,01 дБ, погрешность установки не превышает 1 дБ. Плотность фазовых шумов не более минус 110 дБн/Гц при отстройке на 20 кГц от несущей 1 ГГц.
В генераторах АКИП-3208 обеспечиваются функции свипирования по частоте или по амплитуде в полном диапазоне параметров ВЧ выхода. Перестройка параметров возможна от минимального к максимальному значению или в обратном направлении, по линейному или логарифмическому закону, а также по списку заданных точек.
Дополнительно генератор АКИП-3208 можно использовать как источник вспомогательных низкочастотных колебаний. Обеспечивается генерация НЧ-сигналов в диапазоне 0,1 Гц …1 МГц для синусоидальной формы сигнала, и 0,1 Гц … 20 кГц для прямоугольной, пилообразной форм сигналов с уровнем до 3 Впик-пик, либо выдается постоянный уровень смещения (DC).
Генератор АКИП-3208 в стандартной комплектации обеспечивает четыре вида модуляции: АМ, ЧМ, ФМ, ИМ. Источник модулирующего сигнала может быть внутренний (INT) или внешний (EXT). Частота внутреннего модулирующего сигнала 10 Гц…100 кГц.
ВОЗМОЖНОСТИ ОДНОВРЕМЕННОЙ МОДУЛЯЦИИ:
|
|
АМПЛИТУДНАЯ |
ЧАСТОТНАЯ |
ФАЗОВАЯ |
ИМПУЛЬСНАЯ |
|
АМПЛИТУДНАЯ |
X |
● |
● |
(●) |
|
ЧАСТОТНАЯ |
● |
X |
X |
● |
|
ФАЗОВАЯ |
● |
X |
X |
● |
|
ИМПУЛЬСНАЯ |
(●) |
● |
● |
X |
● – совместимо
(●) – совместимо с ограничениями
X – не совместимо
Опционально, генератор АКИП-3208, может формировать IQ модулированные сигналы, для этого необходим внешний источник модулирующего колебания. Сигнал от внешнего источника подается на опциональный вход на задней панели генератора. В качестве источника модулирующего колебания может выступать генератора серии АКИП-3422 с установленной опцией IQ модуляции или любой другой генератор с возможностью формирования IQ модулированных сигналов. Диапазон частот IQ модуляции: 10 МГц … 2,1 ГГц, 10 МГц … 3,2 ГГц.*
Технические характеристики АКИП-3208
|
ВЫХОДАЯ ЧАСТОТА |
Диапазон |
9 кГц ... 2,1 ГГц 9 кГц ... 3,2 ГГц с опцией 21BW32 9 кГц ... 2,1 ГГц (IQ мод. 10 МГц ... 2,1 ГГц) с опцией IQE21 9 кГц ... 3,2 ГГц (IQ мод. 10 МГц ... 3,2 ГГц) с опцией IQE-21BW32 |
|
Дискретность установки |
0,01 Гц |
|
|
Погрешность установки после калибровки |
±2х10-7 (есть вход внеш. опорной частоты 10 МГц) |
|
|
Годовой дрейф частоты |
±5х10-7 |
|
|
ВЫХОДНОЙ УРОВЕНЬ |
Диапазон |
-110 ... +13 дБм |
|
Разрешение |
0,01 дБ |
|
|
Погрешность установки |
9 кГц ≤ f < > +13 дБм ... -50 дБм: ≤ 0,9 дБ -50 дБм ... -90 дБм: ≤ 1,1 дБ -90 дБм ... 110 дБм: ≤ 1,1 дБ 100 кГц ≤ f ≤ 3,2 ГГц +13 дБм ... -50 дБм: ≤ 0,7 дБ -50 дБм ... -90 дБм: ≤ 0,7 дБ -90 дБм ... 110 дБм: ≤ 1,1 дБ ALC вкл., температура 20С...30С. ALC - автоматическая регулировка выходной мощности |
|
|
КСВН |
≤ 1,8 при уровне < > |
|
|
Защита выхода |
Максимально допустимое обратное напряжение: 50 Впост Максимальная обратная входная мощность: +30 дБм (1 мГц ≤ f ≤ 3,2 ГГц) |
|
|
Плотность фазовыхшумов |
< > < > < > |
|
|
Уровень гармоник |
< > |
|
|
Относительный уровень |
< > 10 кГц, 1 МГц ≤ f ≤ 1,5 ГГц, уровень ≤ +13 дБм |
|
|
не гармонических составляющих |
< > 10 кГц, 1,5 ГГц ≤ f ≤ 3,2 ГГц, уровень ≤ +13 дБм |
|
|
Паразитная ЧМ |
≤ 10 Гц (несущая 1 ГГц, полоса 0,3.3,0 кГц) |
|
|
Гармоники несущей |
< минус 30 дБн при уровне < > |
|
|
Негармонические составляющие |
< > 10 кГц |
|
|
СВИПИРОВАНИЕ ЧАСТОТА/УРОВЕНЬ (ГКЧ) |
Режим свипирования Диапазон частот/уровня |
Шаговый (линейный или логарифмический), по списку Полный диапазон ВЧ выхода |
|
Режим работы |
Однократный непрерывный |
|
|
Число точек |
Шаговый режим: 2 ... 65535 |
|
|
свипирования |
По списку: 2 ... 500 |
|
|
Длительность точки |
10 мс ... 100 с (разрешение 0,1 мс) |
|
|
Источник синхронизации |
Внешний, внутренний, ручной |
|
|
НЧ ВЫХОД |
Формы сигнала |
Синус, прямоугольник, пила, DC |
|
Диапазон частот |
0,1 Гц ... 1 МГц - синус (разрешение: 0,01 Гц) 0,1 Гц ... 20 кГц - прямоугольник, пила (разрешение: 0,01 Г ц) |
|
|
Погрешность установки после калибровки |
±2х10-7 (есть вход внеш. опорной частоты 10 МГц) |
|
|
Годовой дрейф частоты |
±5х10-7 |
|
|
Выходной уровень |
1 мВпик-пик ... 3 Впик-пик (разрешение: 1 мВ) |
|
|
Постоянное смещение |
Макс. 2,5 В - ½ установленного уровня (разрешение: 1 мВ) |
|
|
Свипирование (ГКЧ) |
Режим: линейный или логарифмический. Диапазон: 0,01 Гц ... 1 МГц. Длительность точки: 1 мс ... 500 с (разрешение 0,1 мс). Источник синхронизации: внешний, внутренний, ручной |
|
|
АМПЛИТУДНАЯ МОДУЛЯЦИЯ (ВНУТР./ ВНЕШ.) |
Глубина модуляции Частота модуляции Искажение |
0 ... 100 % (разрешение 0,1 %) 10 Гц ... 100 кГц < > |
|
ЧАСТОТНАЯ МОДУЛЯЦИЯ (ВНУТР./ ВНЕШ.) |
Девиация частоты Частота модуляции Искажение |
Макс. N*1 МГц 10 Гц ... 100 кГц < > |
|
ФАЗОВАЯ МОДУЛЯЦИЯ (ВНУТР./ ВНЕШ.) |
Девиация фазы Разрешение Частота модуляции Искажение |
N*5 рад 0,01 рад 10 Гц ... 100 кГц < > |
|
ИМПУЛЬСНАЯ МОДУЛЯЦИЯ (ВНУТР./ ВНЕШ.) |
Подавление в паузе Время нарастания/спада Период следования |
> 70 дБн ≤ 15 нс 40 нс ... 300 с |
|
ГЕНЕРАТОР ИМПУЛЬСОВ(ВНУТР./ ВНЕШ.) |
Вид выходного сигнала |
Одиночный или парный импульс (отрицательная полярность, положительная полярность) |
|
Период следования |
40 нс ... 300 с (разрешение: 10 нс) |
|
|
Длительность импульса |
20 нс ... 300 с (разрешение: 10 нс) |
|
|
Задержка парного импульса |
20 нс ... 300 с (разрешение: 10 нс) |
|
|
Источник синхронизации |
Внешний, внутренний, ручной |
|
|
Задержка внеш. запуска |
140 нс ... 300 с (разрешение: 10 нс) |
|
|
ГЕНЕРАТОР ПАЧЕК ИМПУЛЬСОВ (ОПЦИЯ) |
Число импульсов Число повторений |
1 ... 2047 1 ... 65535 |
|
Длительность импульса |
20 нс - 300 с |
|
|
ВНЕШНЯЯ IQ МОДУЛЯЦИЯ (ОПЦИЯ)* |
Источник модуляции |
Внешний |
|
Полоса частот |
Частота модуляции I или Q < > ВЧ сигнал (I+Q) < > |
|
|
Входной уровень |
√I2+Q2 = 0,5 Вскз |
|
|
Величина вектора ошибки |
16QAM, a=0.22, 5 MSps, уровень ≤ 0 дБм |
|
|
EVM |
10 МГц < > 1.5 ГГц < > QPSK, a=0.22, 5 MSps, уровень < > 10 МГц < > 1,5 ГГц < > |
|
|
ВХОДЫ/ВЫХОД |
Передняя панель |
|
|
ВЧ выход |
N тип (мама), 50 Ом |
|
|
НЧ выход |
BNC тип (мама), 50 Ом |
|
|
Задняя панель |
||
|
Синхронизация вход/выход |
BNC тип (мама), 50 Ом 5 В TTL |
|
|
Внеш. модуляция вход |
BNC тип (мама), 50 Ом |
|
|
Импульс вход/выход |
BNC тип (мама), 100 кОм, CMOS 3,3 В |
|
|
Выход ОГ |
10 МГц, BNC тип (мама), 50 Ом, > 0 дБм |
|
|
Вход ОГ |
10 МГц, BNC тип (мама), 50 Ом, -5 дБм ... +10 дБм |
|
|
Сигнальный выход |
BNC тип (мама), 50 Ом, CMOS 3,3 В |
|
|
IQ мод. вход (опция) |
Вход I: BNC тип (мама), 50 Ом. Вход Q: BNC тип (мама), 50 Ом. |
|
|
ОБЩИЕ ДАННЫЕ |
ЖК-дисплей |
Сенсорный емкостной, диагональ 12,7 см, разрешение: 800 х 480 точек |
|
Напряжение питания |
100 - 240 В (автовыбор), 50/60 Гц |
|
|
Потребляемая мощность |
Не более 35 Вт |
|
|
Рабочая температура |
0...50°С |
|
|
Интерфейсы |
LAN, USB-Device, опциональный адаптер GPIB - USB |
|
|
Память |
Встроенная: 256 МБ |
|
|
Габаритные размеры |
338 х 113 х 369 мм (ШхВхГ) |
|
|
Масса |
Не более 4,84 кг |
|
АКИП-3208 в следующей комплектации
Прибор,
кабель питания,
руководство по эксплуатации.
|
