Контурографы Contracer CV-3200 и CV-4500

  • Контурографы Contracer CV-3200 и CV-4500

    /images/all/3/10058/big/img_5.jpg

    jijijij

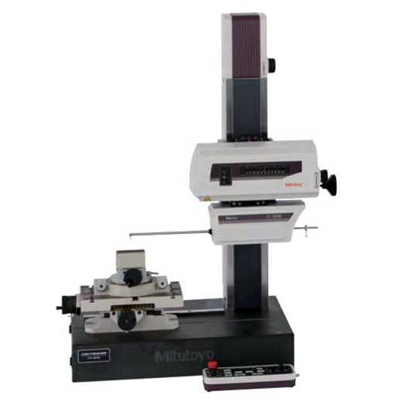

    Контурографы Contracer CV-3200 и CV-4500

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Mitutoyo


Страна производитель: Япония Япония

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Контурографы Contracer CV-3200 и CV-4500



Это высокоточные полуавтоматические приборы для измерения геометрии контура с высокопроизводительным программным обеспечением FORMTRACEPAK.



Отличительные особенности Contracer CV-3200 :



  • Большой измерительный диапазон по оси Z1 = 60 мм
  • Простая замена консоли с магнитным креплением обеспечивает гибкость и легкость эксплуатации
  • Обеспечивает превосходную точность и разрешение
  • Высокая скорость позиционирования сокращает время измерения
  • Полностью автоматический процесс калибровки



Contracer CV-4500:



  • Двусторонний щуп для сканирования верхнего и нижнего контуров
  • Изменение измерительного усилия с помощью ПО FORMTRACEPAK
  • Простая замена консоли с магнитным креплением обеспечивает гибкость и легкость эксплуатации
  • Обеспечивает превосходную точность и разрешение
  • Высокая скорость позиционирования
  • Полностью автоматический процесс калибровки



Технические характеристики контурографов Contracer CV-3200 и CV-4500:



Диапазон перемещения

Z2 = 300 мм / 500 мм

Диапазон измерения

Z1 = 60 мм X = 100 мм/200 мм

Скорость измерения

0,02 - 5 мм/с

Скорость привода

X = 0 - 80 мм/с Z2 = 0 - 30 мм/с

Погрешность

Х = (0,8+0,01 L) мкм (модели S4, Н4, W4)

Х = (0,8+0,02L) мкм (модели S8, Н8, W8)

[ L: длина перемещения (мм) ] CV-3200:

Z1 = (1.6+I2HI/100) мкм CV-4500:

Z1 = (0.8+I2HI/100) мкм [ Н: Измеряемая высота от горизонтального положения (мм) ]

Диапазон наклона

±45°

Измерительное усилие

CV-3200: 30 мН CV-4500: 10, 20, 30, 40, 50 мН (контролируется программным обеспечением) Н

Программное обеспечение

FORMTRACEPAK

  • Позволяет управлять всеми осями, дополнительным моторизированным столом (ось Y) и поворотным столом для эффективной автоматизации измерений
  • Оценка шероховатости может быть выполнена с использованием анализа разности уровней, угла, шага, площади и других характеристик
  • Протокол измерений можно создать с помощью редактируемого шаблона

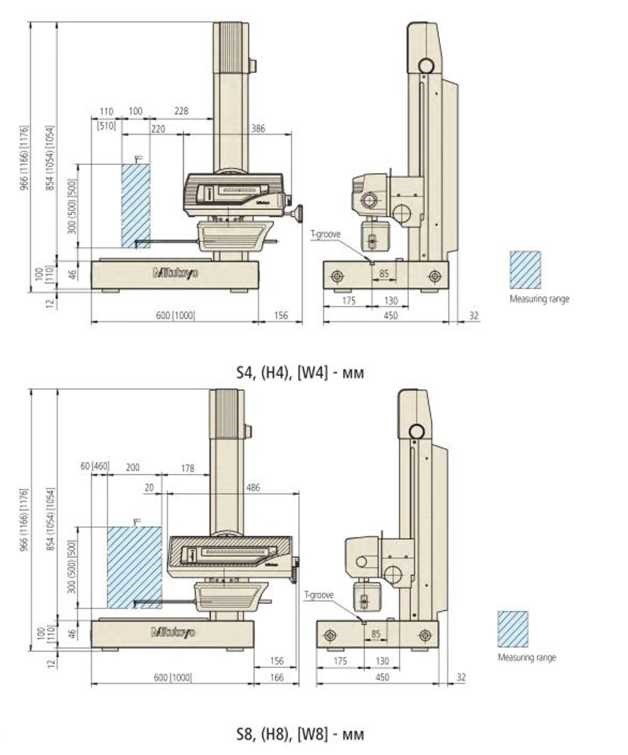

 Contracer CV-3200 и CV-4500 - размеры



CV-3200



Модель

CV-3200S4

CV-3200H4

CV-3200W4

CV-3200S8

CV-3200H8

CV-3200W8

218-481D

218-482D

218-483D

218-486D

218-487 D

218-488D

Размеры главного блока (Д хШхВ) [мм]

756x482x966

756x482x1166

1156x482x1176

766x482x966

768x482x1166

1166x482x1176

Измерительный диапазон по оси Х1 [мм]

100

100

100

200

200

200

Вертикальное перемещение [мм]

300

500

500

300

500

500

Размер гранитного основания (Дх Ш) [мм]

600x450

600x450

1000x450

600x450

600x450

1000x450



CV-4500



Модель

CV-4500S4

CV-4500H4

CV-4500W4

CV-4500S8

CV-4500H8

CV-4500W8

218-441D

218-442D

218-443D

218-446D

218-447D

218-448D

Размеры главного блока (ДхШхВ) [мм]

756x482x966

756x482x1166

1156x482x1176

766x482x966

768x482x1166

1166x482x1176

Измерительный диапазон по оси Х1 [мм]

100

100

100

200

200

200

Вертикальное перемещение [мм]

300

500

500

300

500

500

Размер гранитного основания (Дх Ш) [мм]

600x450

600x450

1000x450

600x450

600x450

1000x450
