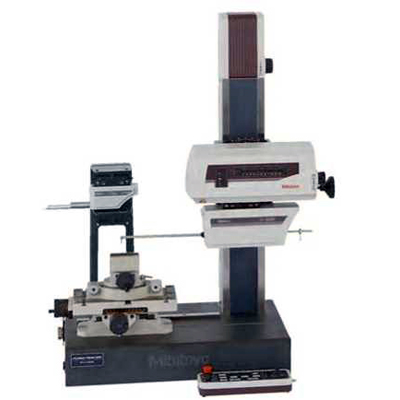

Профилометры-контурографы Formtracer SV-C3200 и SV-C4500 серия 525

  • Профилометры-контурографы Formtracer SV-C3200 и SV-C4500

    /images/all/3/10059/big/img_5.jpg

    jijijij

    Профилометры-контурографы Formtracer SV-C3200 и SV-C4500 серия 525

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Mitutoyo


Страна производитель: Япония Япония

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Профилометры-контурографы Formtracer SV-C3200 и SV-C4500

Высокоточные полуавтоматические приборы для измерения геометрии контура и шероховатости поверхности с высокоэффективным программным обеспечением FORMTRACEPAK.



Отличительные особенности SV-C3200:



  • Высокопроизводительный, как 2 отдельных специализированных измерительных устройства
  • Экономичное совмещение измерения шероховатости и контура в одном приборе
  • Расширенный диапазон измерения контура по оси Z1 = 60 мм и диапазон измерения шероховатости 800 мкм уже в стандартной комплектации
  • Быстросменные магнитные крепления щупов обеспечивают отличную гибкость и лёгкость эксплуатации
  • Гарантирует высокую точность и разрешение при измерениях по оси Z1



SV-C4500:



  • Устройство с двусторонним щупом для измерений контура сверху и снизу
  • Расширенный диапазон измерения контура по оси Z1 = 60 мм и диапазон измерения шероховатости 800 мкм уже в стандартной комплектации
  • Измерительное усилие контролируется программным обеспечением Formtracepak
  • Быстросменные магнитные крепления щупов обеспечивают отличную гибкость и лёгкость эксплуатации
  • Гарантирует высокую точность и разрешение при измерениях по оси Z1



Технические характеристики профилометров-контурографов Formtracer SV-C3200 и SV-C4500:



Диапазон перемещения

22 = 300 мм / 500 мм

Диапазон измерения

Х = 100 мм/200 мм Контур:

21 = 60 мм Шероховатость:

21 = 800 мкм; 80 мкм; 8 мкм (до 2,4 мм с доп. щупом)

Скорость измерения

0,02 - 5 мм/с

Скорость привода

X = 0 - 80 мм/с 22 = 0 - 30 мм/с

Погрешность

X = (0,8+0,01 L) мкм (модели S4, Н4, W4)

X = (0.8+0.02L) мкм (модели S8, Н8, W8)

(L: длина перемещения (мм) ]

SV-C3200: 21 = (1,6+121-11/100) мкм

SV-C4S00: 21 = (0.8+I2HI/100) мкм I Н : изм. высота от горизонтального положения (мм) ]

Диапазон наклона

±45°

Измерительное усилие

SV-C3200-KOHTyp: 30 мН SV-C4500-KOHTyp: 10, 20, 30, 40, 50 мН (контролируется программным обеспечением) Шероховатость: 0,75 мН / 4 мН

Программное обеспечение

FORMTRACEPAK



  • Позволяет управлять всеми осями, дополнительным моторизированным столом (ось Y) и поворотным столом для эффективной автоматизации измерений



  • Оценка шероховатости может быть выполнена с использованием анализа разности уровней, угла, шага, площади и других характеристик
  • Протокол измерений можно создать с помощью редактируемого шаблона





Метрические

SV-C3200

Модель

Датчик

0,75 мН

Датчик

4 мН

Ocь Z2

300 мм

Ось Z2

500 мм

Ось Х

100 мм

Ось Х

200 мм

525-481D-1

SV-C3200S4

 •





 •



525-481D-2

"







525-482D-1

SV-C3200H4





•



525-482D-2

"







525-483D-1

SV-C3200W4







525-483D-2



 •



 •

 •



525-486D-1

SV-C3200S8



 •





525-486D-2

"



 •





525-487D-1

SV-C3200H8

 •





 •



525-487D-2

"







525-488D-1

SV-C3200W8







525-488D-2

"





 •





Метрические

SV-C4500

Модель

Датчик

0,75 мН

Датчик

4 мН

Ось Z2

300 мм

Ось Z2

500 мм

Ось Х

100 мм

Ось X

200 мм

525-441 D-1

SV-C4500S4







525-441 D-2

"







525-442D-1

SV-C4500H4







525-442D-2

"







525-443D-1

SV-C4500W4

 •





•



525-443D-2

"







525-446D-1

SV-C4500S8



•





•

525-446D-2

"



•





525-447D-1

SV-C4500H8







525-447D-2

"







525-448D-1

SV-C4500W8







•

525-448D-2

"
