Тип оборудования: Система измерения частичных разрядов

Производитель: Seba KMT, Германия

Описание: прибор для диагностики и локализации мест повреждений изоляции кабельных линий

Гарантия на систему OWTS M 250: 12 месяцев.

Назначение установки OWTS M250:

Система измерения частичных разрядов OWTS M 250 производства SebaKMT используется для определения, измерения и локализации мест возникновения частичных разрядов (ЧР) в кабельной изоляции и гарнитурах всех типов кабелей среднего напряжения.

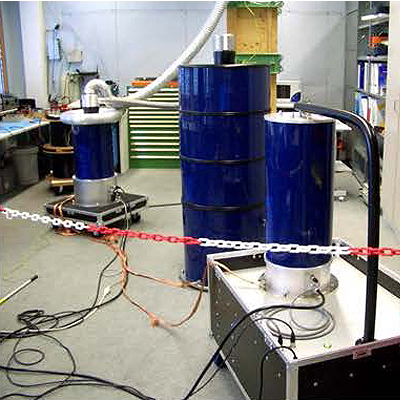

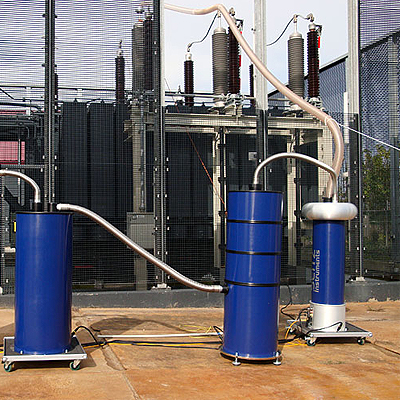

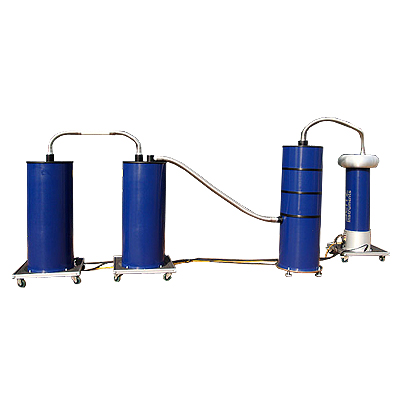

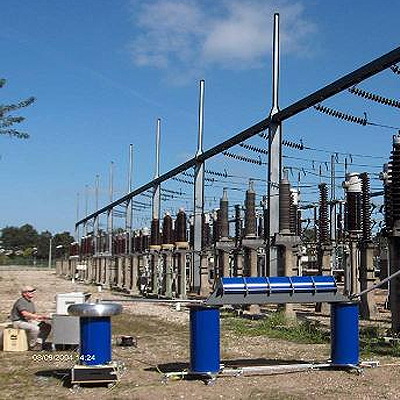

Установка SEBA OWTS M 250 состоит из ноутбука, связанного с контроллером по беспроводному WLAN каналу и в/в блока. В/в блок состоит из в/в источника и резонансной катушки с интегрированным в/в переключателем для создания переменного испытательного напряжения. Высоковольтный делитель напряжения и связывающий конденсатор смонтированы вместе с Embedded Controller для цифровой регистрации данных и обработки сигнала. Хранение, анализ и обработка сигналов частичных разрядов осуществляется в ноутбуке и может проводиться как на месте испытаний, так и позже в офисе. Локализация мест повреждений ЧР производится методом рефлектометрии.

Принцип действия

Для проведения ЧР-диагностики испытуемый объект заряжается до предварительно выбранного пикового значения напряжения от источника высокого напряжения в течение нескольких секунд и затем разряжается с помощью электронного ключа через резонансную катушку. Таким образом, создается осциллирующее затухающее напряжение (DAC). Частота колебаний находится в диапазоне от 50 Гц до нескольких 100 Гц, в зависимости от емкости испытуемого объекта. Поскольку частота напряжения при диагностике близка к рабочей, все измеренные ЧР могут быть достоверно оценены.

Осциллирующее напряжение воздействует на испытуемый объект только в течение нескольких 100 мс и,следовательно, не оказывает отрицательного влияния на состояние объекта.Напряжение возникновения ЧР, напряжение гашения ЧР и фактор потерь однозначно определяются по уменьшающейся амплитуде испытательного напряжения.

Критические уровни ЧР,приводящие к разрушению изоляции кабеля, являются важным критерием для оценки состояния изоляции. Анализ и оценка типичных параметров ЧР, а также их местоположение позволяет выработать критерии для решения о дальнейшем обслуживании или замене кабелей.

Система измерения частичных разрядов OWTS M 250 обладает следующими преимуществами:

• Неразрушающая диагностика частичных разрядов затухающим осциллирующим напряжением DAC
• Online обработка для комплексной диагностики ЧР
• Интегрированное измерение фактора потерь
• Протоколирование с помощью программного обеспечения OWTS Explorer
• Портативная система, компактный дизайн.

Технические параметры системы измерения частичных разрядов OWTS M 250:

Блок обработки данных

Комплект поставки системы измерения частичных разрядов OWTS M 250:

• В/в блок с в/в источником и в/в переключателем и резо-нансная катушка
• В/в делитель напряжения с коммутирующим устройст-вом и контроллером
• Ноутбук с WLAN адаптером для связи с в/в блоком
• Блок безопасности с выключателем высокого напряжения, кнопкой аварийного отключения и оборудованным ключом главным выключателем
• Сумка для принадлежностей
• Инструкция по эксплуатации
• В/в соединение: гибкий в/в кабель
• Сетевой и заземляющий кабели
• Кабели управления
• Комплект ПО "OWTS Explorer", 2 комплекта usb-ключей, CD-ROM
• Калибратор

*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
