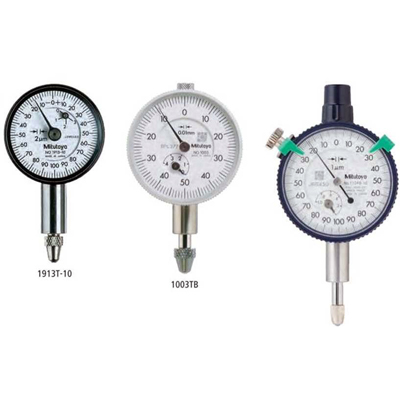

Компактные метрические индикаторы с циферблатом малого диаметра.
|
1003TB 1911TB-10 |
1911TB-10 |
1013SB-10 1109SB-10 |
1124SB | |
| Двунаправленная шкала | • | • | • | |
| Непрерывная шкала | • | |||
| Ударопрочный | • | |||
| Подшипники на камнях | • | • |
Метрические
|
№ |
№ с ушком |
Диапазон [мм] |
Диапазон на 1 оборот |
Измерительное усилие [Н] |
Цена деления |
Шкала |
Масса с ушком/ плоек. [г] |
|
1913ТВ-10 |
1913Т-10 |
0,5 |
0,2 мм |
0,3-1,8 |
0,002 мм |
0-100-0 |
50/46 |
|
1109SB-10 |
1109S-10 |
1 |
0.2 мм |
0,4-1,5 |
0,001 мм |
0-100-0 |
95/75 |
|
1013SB-10 |
1013S-10 |
1 |
0,2 мм |
0,4-1,5 |
0,002 мм |
0-100-0 |
95/75 |
|
1911ТВ-10 |
1911Т-10 |
2,5 |
1 мм |
0,3-1,8 |
0,01 мм |
0-50-0 |
50/46 |
|
1124SB |
1124S |
3,5 |
0,5 мм |
0,4-1,4 |
0,005 мм |
0-50 (50-0) |
90/70 |
|
1003ТВ |
1003Т |
4 |
1 мм |
0,3-1,4 |
0,01 мм |
0-50-0 |
51/48 |
|
№ |
А [мм] |
В [мм] |
С [мм] |
D [мм] |
Е [мм] |
F [мм] |
G [мм] |
Н [мм] |
I [мм] |
|
1913ТВ-10 |
15,5 |
39,4 |
31 |
12.5 |
19,4 |
15,2 |
8,9 |
30 |
6 |
|
1109SB-10 |
32,5 |
49 |
40 |
14,5 |
20 |
13,8 |
15,2 |
38 |
6,6 |
|
1013SB-10 |
32,5 |
49 |
40 |
14,5 |
20 |
13,8 |
15,2 |
38 |
6,6 |
|
1911ТВ-10 |
15,5 |
42 |
31 |
12,5 |
19,4 |
15,1 |
11,5 |
30 |
6 |
|
1124SB |
32,5 |
46 |
40 |
14,5 |
20 |
13,8 |
12,2 |
38 |
6.6 |
|
1003ТВ |
18 |
40,3 |
36 |
13 |
15 |
9.5 |
12,8 |
32 |
6 |
| № | DIN 878 (1983) | EN ISO 463 | |||||||
|
fe мкм |
fges мкм |
fu мкм |
Ошибка показаний в диапазоне |
Повторяемость мкм |
Погрешность гистерезиса мкм |
||||
|
На 1/10 оборота мкм |
На 1/12 оборота мкм |
На любом 1 обороте мкм |
Диапазон измерений мкм |
||||||
| 1913TB-10 | 5 | 7 | 2 | 2,5 | 4 | 5 | 6 | 1 | 2,5 |
| 1109SB-10 | 4 | 6 | 2 | 2,5 | 4 | 4,5 | 5,5 | 1 | 2 |
| 1013SB-10 | 8 | 4 | 2 | 2,5 | 4 | 4,5 | 5,5 | 1 | 2 |
| 1911TB-10 | 10 | 13 | 3 | 8 | 9 | 10 | 12 | 3 | 4 |
| 1124SB | 12 | 14 | 3 | 5 | 8 | 9 | 10 | 3 | 3 |
| 1003TB | 12 | 13 | 3 | 8 | 10 | 11 | 13 | 3 | 4 |
|
