Плотномер грунта HMP PDG

HMP PDG – прибор для точного и быстрого определения сжимаемости и несущей способности (ста­тического модуля упругости) грунтов и дорожных оснований по DIN 18134 (2001), ASTM D1194/1195/1196 и ОДМ 218.5.007-2016 (Определение модуля упругости статическим штампом).

Прибор PDG может быть откалибровал в советующей метрологической лаборатории и обладать сертификатом калибровки. Стоимость калибровки в цену прибора не включена!

Статические плотномеры HMP PDG универсальны, так как может применяться повсюду, где необходимо соблюдать требования к меха­нической нагрузке на основание, например, в дорожном строительстве, при прокладке кабелей, трубо­проводов, при строительстве фундаментов и железных дорог.

Нагрузка, создаваемая ручным гидравлическим насосом, передается на плиту диамет­ром 300 мм. На­грузка создается ступенями, сначала на увеличение, затем на уменьшение до нуля, затем снова на увели­чение. На ка­ждой ступени ожидается стабилизация изме­ренной осадки плиты. Модули упругости E_v1 и E_v2 вычисляются со­ответственно из первой и второй кривых нагружения.

При работе с HMP PDG результаты измерений выводятся на дисплей измерительного блока, расчет результатов автоматический

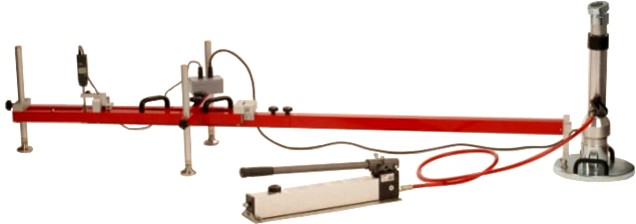

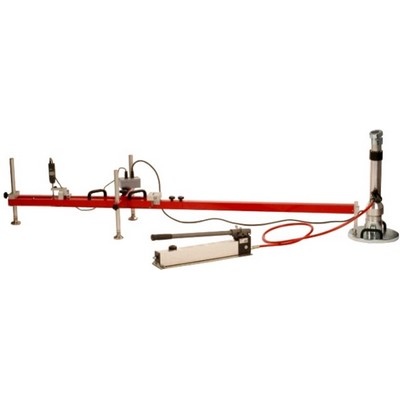

В состав прибора входят:

Силоизмеритель

- до 200кН, цифровой, класс точности 0.2%, в комплекте с центриром и соединителем с измерительным тоннелем

Датчик перемещения

- электронный с дисплеем, диапазон измерения 25 мм, разрешение 0.01 мм, защита IP

Нагружающий механизм

- Гидравлический насос до 100кН и ходом штока 150мм, шланг высокого давления длиной 2м

- 1 набор удлинителей штока, разъемное соединение (по одному длиной 40мм, 90мм, 120мм, 160мм; два по 60мм)

- 1 упорная плита с магнитным держателем и верхним подвижным упором

Нагружающая плита

- Плита с ручками и пузырьковым уровнем, диаметр: 300мм, толщина: 25мм

Механизм измерения осадки (измерительная рама)

- Рама на трех опорах, снабжена выдвижным поворотным контактным элементом и регулируемыми ножками.

- Измеритель перемещения 25мм/0,01мм

Габариты: 2320 x 570 x 420 мм (Д x Шx В), вес: 12.5 кг

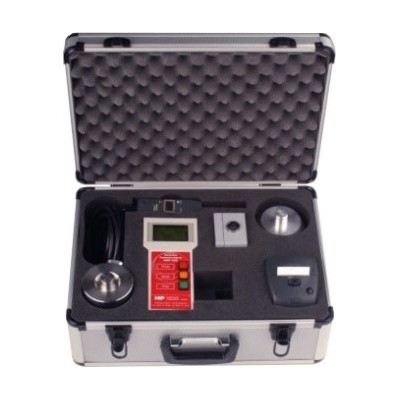

Измерительный блок

• Символьный ЖКИ дисплей 60 x 30 мм
• Отображение давления с разрешением 0.0001 MН/м² и осадки с разрешением 0.01 мм
• Сообщения на дис­плее на рус­ском языке
• Вычисление и отображение модулей упругости
• Аккумулятор на 12 часов работы, перезарядка от блока питания или автомобильного аккумулятора
• Алюминиевый кейс для измерительного блока. Габариты: 460 x 340 x 210 мм, вес набора в кейсе: 8 кг

Модели приборов отличаются наличием и возможностями электронного измерительного блока.

HMP PDG-М

• Результаты измерений записываются оператором вручную

HMP PDG

• Результаты измерений выводятся на дисплей измерительного блока, расчет вручную

HMP PDG-D

• Результаты измерений выводятся на дисплей измерительного блока
• Автоматический расчет результатов, память на 1 испытание
• Вычисление, отображение и распечатка немедленно, на месте работ
• Соединение с ПК для распечатки/редактирования протоколов

HMP PDG-SD

• Результаты измерений выводятся на дисплей измерительного блока
• Автоматический расчет результатов, память на 200 испытаний
• Вычисление, отображение и распечатка немедленно, на месте работ
• Соединение с ПК по RS-232 для распечатки/редактирования протоколов

HMP PDGpro

• Результаты измерений выводятся на графический дисплей измерительного блока
• Автоматический расчет результатов, память на 200 испытаний
• Вычисление, отображение и распечатка немедленно, на месте работ
• Соединение с ПК по USB для распечатки/редактирования протоколов
