Катушки намагничивания К-300 (комплект из 2-х штук).

Стоимость: катушка намагничивания К-300 - 110 330 руб. с НДС, коммутационное устройство УК-К-300 (для работы от сети катушки К-300) - 14 927 р. с НДС.

Тип оборудования: катушка намагничивания

Производитель: Россия

Модель: К-300

Описание: Катушки для намагничивания изделий при магнитопорошковом контроле

Гарантия на катушки намагничивания К 300: 36 месяцев.

Назначение катушек намагничивания К-300:

Катушки намагничивания К-300 предназначены для намагничивания изделий диаметром до 300 мм в процессе магнитопорошкового контроля.

Катушки К-300 могут использоваться в составе магнитопорошкового дефектоскопа ДМПУ-1 или работать непосредственно от сети 220В, 50Гц.

Для работы катушек нмагничивания от сети необходимо использовать коммутационное устройство УК-К-300.

Технические характеристики одной катушки К-300:

• Размеры и масса:

1. диаметр внутренний, мм........................................................................... 300
2. диаметр наружный, мм............................................................................. 440
3. длина, мм................................................................................................. 55
4. масса, кг, не более................................................................................... 15

• Длина кабеля, м,..................................................................................... 2
• Активное сопротивление, Ом,.................................................................... 1
• Индуктивность, мГн,................................................................................ 30
• Постоянная катушки, (А/см)/А......................................................... 7,0 ± 0,1

Примечание: постоянная определена для напряженности поля в центре катушки.

Максимальное поле в различных режимах:

При работе от сети 220В, 50Гц с коммутационным устройством УК-К-300.

Амплитуда напряженности магнитного поля в центре одной катушки:

• в нормальном режиме (последовательное соединение катушек), А/см, не менее, 110
• в усиленном режиме (параллельное соединение катушек), А/см, не менее, 220

При работе с дефектоскопом ДМПУ-1:

Амплитуда напряженности магнитного поля в центре одной катушки

• в режиме переменного тока, А/см, не менее............................................ 110
• в режиме постоянного тока, А/см, не менее............................................ 110

Примечание: при сближении катушек зона эффективного намагничивания сужается, но суммарное поле увеличивается (при совмещении катушек вплотную поле удваивается).

Комплект поставки намагничивающих катушек К-300 для работы от сети:

• Катушки намагничивания К-300 - 2шт.;
• Устройство коммутационное УК-К-300;
• Руководство по эксплуатации.

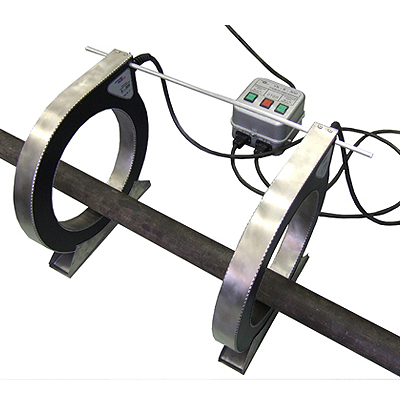

Катушка намагничивания К-300
