Назначение прибора:

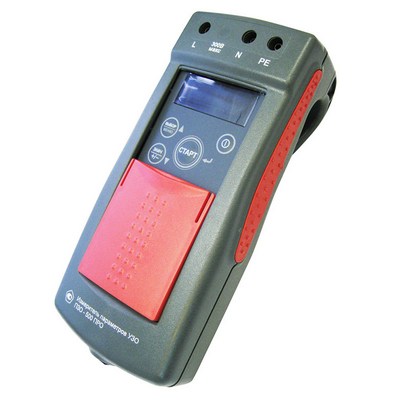

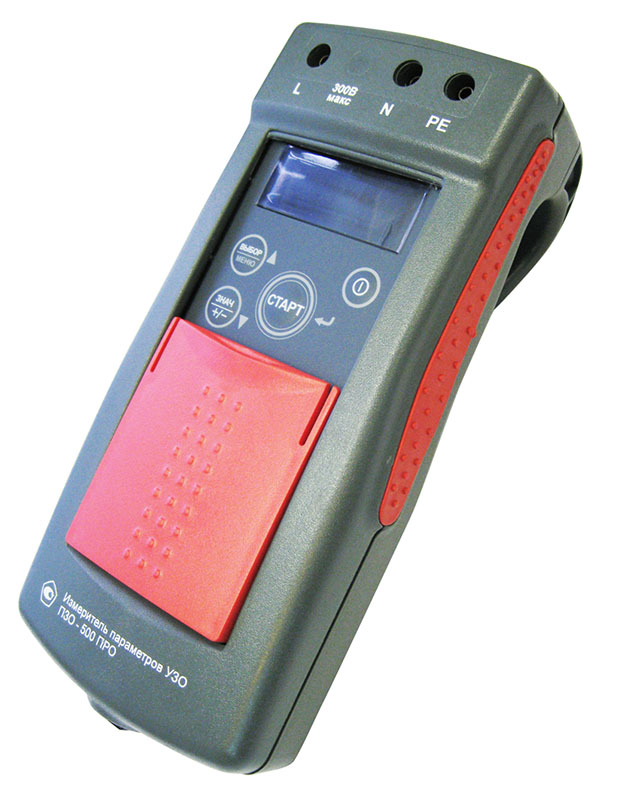

Измеритель ПЗО-500 ПРО предназначен для измерения параметров УЗО как находящихся в сети «220 В» (или «230 В»), так и вне её (в автономном режиме). Измеряет параметры УЗО типа АС на синусоидальном токе с возможностью установки начальной фазы тока. Фиксирует ток срабатывания УЗО от 10 до 500 мА, время срабатывания. Результаты измерения в удобной для восприятия форме выводятся на индикатор, показывающий также режим работы прибора и состояние аккумулятора.
Прибор ПЗО-500 ПРО обладает следующими отличительными особенностями:
измерение тока срабатывания УЗО типа АС, А, В ( 10, 30, 100, 300, 500 мА) с возможностью установки начальной фазы тока, угла задержки фазы тока, полярности тока, постоянной составляющей.
измерение времени отключения УЗО типа АС, А, В
измерение параметров УЗО в автономном режиме при отсутствии сети 220 В
измерение параметров УЗО по заранее заданной программе испытаний
измерение активного сопротивления петли «фаза-ноль».
Технические характеристики измерителя параметров УЗО ПЗО-500 ПРО:
1. Измерение тока срабатывания УЗО
Диапазоны формирования испытательного тока в зависимости от номинального дифференциального тока УЗО (l.N), мА
IΔN, мА
Форма тока
синусоидальный ток
однополярный пульсирующий ток
постоянный ток
с углом задержки фазы тока
с постоянной составляющей тока 6 мА
0°
90°
135°
10
4-11
4-20
2-20
1-20
9-26
4-20
30
12-33
12-42
6-42
3-42
15-48
12-60
100
40-110
30-140
20-140
10-140
36-146
40-200
300
120-330
100-420
60-420
30-420
96-426
120-600
500
200-550
150-700
100-700
-
156-706
200-1000
Пределы допускаемой основной погрешности измерений: - синусоидального тока - однополярного пульсирующего и постоянного тока
+ (3x10-2xI + 0,2 мА) + (5x10-2xI + 0,5 мА)
Примечания. 1 Однополярный пульсирующий и постоянный токи формируются только прибором ПЗО-500 ПРО. 2 Ток с постоянной составляющей тока 6 мА и постоянный ток формируются только в автономном режиме. 3 Разрешающая способность для токов до 33,0 мА – 0,1 мА, для токов более 33,0 мА – 1 мА. 4 При измерениях в сети «220 В» действующее значение напряжения должно быть в диапазоне от 180 до 260 В. 5 I – сила испытательного тока
2 Измерение времени отключения УЗО (ТΔ)
Диапазоны измерения в зависимости от номинального дифференциального тока УЗО и кратности номинальному дифференциальному току, мс
Номинальный ток УЗО IΔN, мА
0,5 IΔN и 1 IΔN
2 IΔN и 5 IΔN
10
от 1 до 5000
от 1 до 500
30 и более
от 1 до 2000
Примечание - Разрешающая способность во всех диапазонах 1 мс.
Пределы допускаемой основной погрешности измерений: - для синусоидального и постоянного тока - для однополярного пульсирующего тока
+ (1,5x10-2TΔ + 3 мc) + (1,5x10-2TΔ + 10 мc)
IΔN,мА
Действующее значение тока при измерении времени отключения УЗО в зависимости от формы и кратности
1 IΔN, мА
2 IΔN, мА
5 IΔN, мА
синусоидальный ток
однополярный пульсирующий ток (0º)
постоянный ток
синусои дальный ток
однополярный пульсирующий ток (0º)
постоянный ток
синусоидальный ток
однополярный пульсирующий ток (0º)
постоянный ток
10
10
20
20
20
40
40
50
100
100
30
30
42
60
60
84
120
150
210
300
100
100
140
200
200
280
400
500
700
1000
300
300
420
600
600
840
1200
1500
-
-
500
500
700
1000
1000
1400
2000
2500
-
-
Действующее значение синусоидального тока 0,5 IΔN
Номинальный ток УЗО IΔN, мА
10
30
100
300
500
Действующее значение тока, мА
5
15
50
150
250
Примечания. 1 Испытания на постоянном токе проводятся только в автономном режиме. 2 Токи величиной более 1 А (кроме постоянного тока) формируются только от сети «220 В».
3 Измерение действующего значения напряжения переменного тока (U)
Диапазон измерения, В
от 10 до 300
Пределы допускаемой основной погрешности измерений, В
+ (3x10-2xU + 3)
Примечание - Разрешающая способность 1 В
4 Измерение напряжения прикосновения (Uп) при протекании дифференциального тока УЗО (только для ПЗО-500 ПРО)
Диапазон измерения, В
от 5 до 100
Пределы допускаемой основной погрешности измерений, В
+ (5x10-2xUп + 3)
Примечания. 1 Разрешающая способность 1 В. 2 Измеряется падение напряжения при протекании тока равном 40 % от IΔN и приводится к 100% номинального тока УЗО (умножается на 2,5).
5 Измерение активного сопротивления петли «фаза – нуль» (R)(только для ПЗО-500 ПРО)
Диапазон измерения, Ом
От 0,4 до 60,0
Пределы допускаемой основной погрешности измерений, Ом
+ (5x10-2xR + 0,3)
Примечания. 1 Разрешающая способность 0,1 Ом. 2 Измерительный ток не более 2,5 А.
Комплект поставки прибора:
Измеритель ПЗО-500 ПРО
1
Руководство по эксплуатации
1
Блок питания БПН-А 12-0,5
1
Кабель РЛПА.685551.002 - измерительный, красный, длиной 1,5 м
1
Кабель РЛПА.685551.002-03 - измерительный, синий, длиной 1,5 м
