Анализатор спектра ASA-2332

  • Анализатор спектра ASA-2332

    /images/all/3/10443/big/img_5.jpg

    jijijij

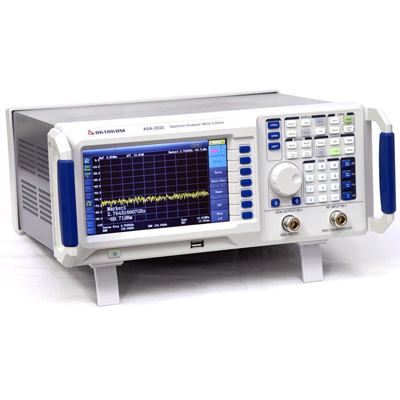

    Анализатор спектра ASA-2332

снят с производства

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Актаком


Страна производитель: Россия Россия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Ярцев Олег
Менеджер по направлению Актаком
Здравствуйте! Меня зовут Ярцев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 132

Моб.: +7 (926) 610-24-16

E-mail: oleg@geo-ndt.ru

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Анализатор спектра ASA-2332



Анализатор спектра с опцией трекинг-генератора.



Технические характеристики анализатора спектра ASA-2332:



Параметр Значениe
ЧАСТОТА
Частотный диапазон 9 кГц…3 ГГц
Разрешение 1 Гц
Температурная стабильность источника опорной частоты (20 ~ 30 C) ± 2х10-6
Изменение погрешности источника опорной частоты ± 2х10-6/год
Частота опорного генератора 10 МГц
Курсорные измерения Наилучшее разрешение: полоса обзора / (кол.точек развертки-1)
Погрешность: ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение курсора)
Маркеры Разрешение: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц
Погрешность: ± (частота курсора × погрешность опорной частоты + разрешение маркера)
Развертка Диапазон: Нулевая (0 Гц),100 Гц…3 ГГц
Наилучшее разрешение: 1 Гц
Погрешность: ± полоса обзора / (кол.точек развертки-1)
Плотность фазовых шумов <-82 >
ПОЛОСА ПРОПУСКАНИЯ
Полоса пропускания RBW (-3 дБ) 10 Гц… 1 МГц, с шагом 1-3-10
Полоса пропускания фильтров ПЭМИН (ЭМИ) 9 кГц, 120 кГц
Полоса пропускания видео VBW (-3 дБ) 1 Гц… 1 МГц, с шагом 1-3-10
Избирательность фильтров по уровням (60дБ/3 дБ) <5:1
Погрешность установки полосы пропускания ПЧ (1 Гц...1 МГц) ±5%
АМПЛИТУДА
Диапазон измерения (10 МГц...3 ГГц) Уровень собственных шумов(DANL)... +30 дБм
Диапазон ослабления (аттенюатор) 0...50 дБ с шагом 10 дБ
Погрешность аттенюатора (50 МГц, 10 дБ, 20°C~30°C) <0,5 >
Максимальный уровень на входе (аттенюатор ≥20 дБ) +30 дБм (1 Вт)
+40 дБм (10 Вт) - максимальный опасный уровень; постоянная составляющая 50 В
Средний уровень шумов; 0 дБ аттенюатор, RBW=VBW=100 Гц, усреднение ≥50 без предусилителя: <-90 >
с предусилителем:<-90 >
Логарифмическая шкала 1 дБ…200 дБ
Линейная шкала 0...100%
Количество отображаемых точек 601
Количество графиков 3 + математика
Тип детектора стандартный, пиковый положительный, пиковый отрицательный, выборка, среднеквадратический, среднее напряжение, квази-пиковый
Операции над графиками непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
Единицы шкалы дБм, дБмВ, дБмкВ, В, Вт
Нелинейность АЧХ (50 МГц, 10 дБ, 20°C~30°C) ±1,5 дБ
Установка опорного уровня Диапазон: -100 дБм…+30 дБм с шагом 1 дБ
Разрешение: логарифмическая шкала  0,01 дБлинейная шкала   4 е.м.р.
КСВН ВЧ вход < >
Гармонические искажения 2-го порядка (SHI) + 40 дБм
Интермодуляционные искажения 3-го порядка (TOI) +10 дБм (>30 МГц)
Остаточные отклики, внутренние <-90 >
Остаточные отклики, другие <-60 >
Зеркальные (мнимые) частоты <-60 >
Промежуточные частоты <-60 >
РАЗВЕРТКА
Диапазон 20 мкс… 3000 с (нулевой обзор)10 мс ….3000 c (100 Гц ≤ полоса обзора ≤ 3 ГГц)
Погрешность свипирования 0,5 % (нулевой обзор)5% (100 Гц ≤ полоса обзора ≤ 3 ГГц)
Режим непрерывный, одиночный
Источник запуска свободный, видео, внешний
ВХОДЫ/ ВЫХОДЫ
ВЧ вход Соединитель N-типа (female) ; 50 Ом;
Вход и выход опорного генератора Уровень внешнего запуска: 5 В TTL уровень. Соединитель типа BNC (female), 50 Ом. Амплитуда входа опорного генератора 10 МГц : 0 дБм...+10 дБм. Амплитуда выхода опорного генератора 10 МГц : -3 дБм...+3 дБм
Вход внешнего запуска Уровень внешнего запуска: 5 В TTL уровень. Соединитель типа BNC (female), 50 Ом
Выход трекинг-генератора Соединитель типа N (female), 50 Ом
Интерфейсы USB-host, USB-device, LAN, RS-232, VGA
ТРЕКИНГ-ГЕНЕРАТОР
Частотный диапазон 9 кГц...3 ГГц
Выходной уровень -20 дБм...0 дБм, шаг 1 дБ
Выходная нелинейность (10 МГц...3 ГГц) ±3 дБ
ОБЩИЕ ДАННЫЕ
Дисплей Графический цветной TFT ЖК, разрешение: 800 * 480, размер 7”
Напряжение питания Входное напряжение: AC 100 В… 240 В / 45 Гц… 440 Гц
Потребляемая мощность 35 Вт
Габаритные размеры 364 x 155 х 330 мм
Масса 6 кг
Рабочая температура 5 ºC …40 ºC



Комплект поставки:



  • Анализатор спектра ASA-2332
  • Кабель питания
