Машина силовоспроизводящая МСВ-МГ4/3

  • МСВ-МГ4/3

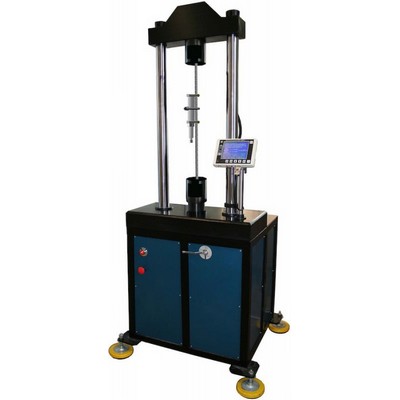

    /images/all/3/10530/big/img_5.jpg

    jijijij

    Машина силовоспроизводящая МСВ-МГ4/3

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Стройприбор


Страна производитель: Россия Россия

Гарантия: 2 года
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Машины МСВ-МГ4/3 предназначены для передачи размера единицы силы методом прямых измерений рабочим средствам измерений. Машины применяются в качестве эталона единицы силы 3-го разряда по ГОСТ 8.640-2014.

Область применения машины – поверка и калибровка датчиков силы, используемых для измерения усилий натяжения неподвижного конца талевого каната при бурении и капитальном ремонте скважин. Машина может быть использована для калибровки крановых весов и динамометров с пределом допускаемой относительной погрешности ≥ ± 2,5%.



Принцип действия машины основан на воспроизведении значений силы и сравнении этих значений с показаниями поверяемого (калибруемого) средства измерений.

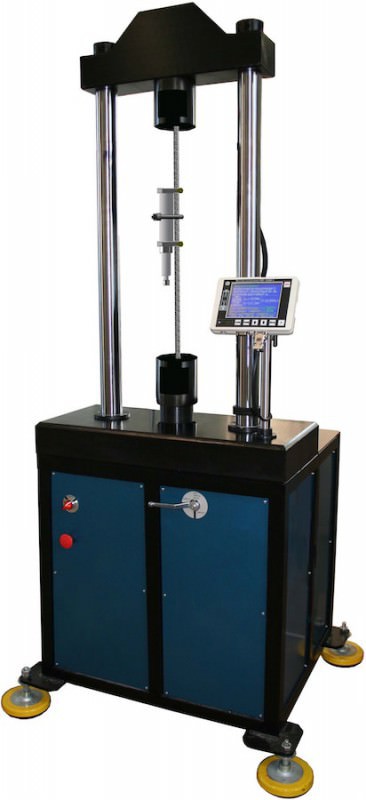

Машина состоит из нагружающего устройства и силоизмерителя. Нагружающее устройство машины состоит из силовой рамы, гидронасосов, рабочих цилиндров и элементов гидроавтоматики.



Силоизмеритель состоит из силоизмерительного тензодатчика, датчика перемещения и блока управления с дисплеем. Машина обеспечивает автоматическое отключение электропривода при превышении нагрузки, либо достижении максимального хода поршня.

Машина не нуждается в фундаменте и монтируется на виброопорах.



Поверка/калибровка средств измерений (СИ) осуществляется как в ручном так и в автоматическом режиме по выбранному сценарию (в сценарии задается сила и время обжатия поверяемого СИ, число циклов обжатия, пауза между обжатиями), возможно создать от 1 до 20 сценариев нагружения.

Предусмотрена возможность управления машиной с ПК. Демонстрационная программа управления машиной с ПК входит в комплект поставки. Открытый протокол обмена информацией с машиной позволяет написать собственную программу.



Технические характеристики



Наименование характеристик МСВ-200/3МГ4 МСВ-500/3МГ4
Цена, рублей
1 947 000 1 950 000
Диапазон воспроизведения силы, кН от 4 до 200 от 9,8 до 500
Пределы допускаемых значений доверительных границ относительной погрешности, % 1
Пределы допускаемого первоначального перерегулирования от заданной силы, % 1
Цена единицы наименьшего разряда, Н 10 50
Время удержания нагрузки в заданной точке, не менее, с 30
Электрическое питание от сети переменного тока
     − напряжение, В 220 ± 22
     − частота, Гц 50 ± 0,5
Потребляемая мощность, не более, Вт 1000 1500
Ход активного захвата, мм 95 150
Высота рабочего пространства, мм , не менее 1100 1100
Ширина рабочего пространства, мм , не менее 340 400
Габаритные размеры машины, не более, мм:
      − длина 800 920
      − ширина 700 720
      − высота 2000 2650
Масса, не более, кг 600 880
Средняя наработка на отказ, ч, не менее 5000
Средний срок службы, лет, не менее 10
Степень защиты, обеспечиваемая оболочкой IP20



Комплект поставки



  • Силовая рама,
  • блок управления и индикации,
  • шкаф управления (только для МСВ-500/3МГ4),
  • комплект захватов для закрепления динамометров,
  • программное обеспечение,
  • руководство по эксплуатации,
  • компьютер (по спецзаказу).
