Анализатор коррозионной активности грунта ПИКАП-М

Прибор ПИКАП-М предназначен для измерения параметров коррозионной агрессивности проб грунтов по отношению к углеродистой и низколегированной стали в соответствии с ГОСТ 9.602-2005.

Определение коррозионных свойств грунтов осуществляется на основе измерения электрического сопротивления и катодного тока.

Прибор Пикап-М выполнен на современной элементной базе, процесс измерения и обработки результатов измерения осуществляется на основе микроконтроллера ATmega 8535.

Режимы работы прибора Пикап-М:

• Измерение электрического сопротивления (Ом)
• Измерение потенциала коррозии (мВ)
• Измерение катодного тока по каждой из трех ячеек (мкА)
• Вычисление среднего значения катодного тока (мкА)

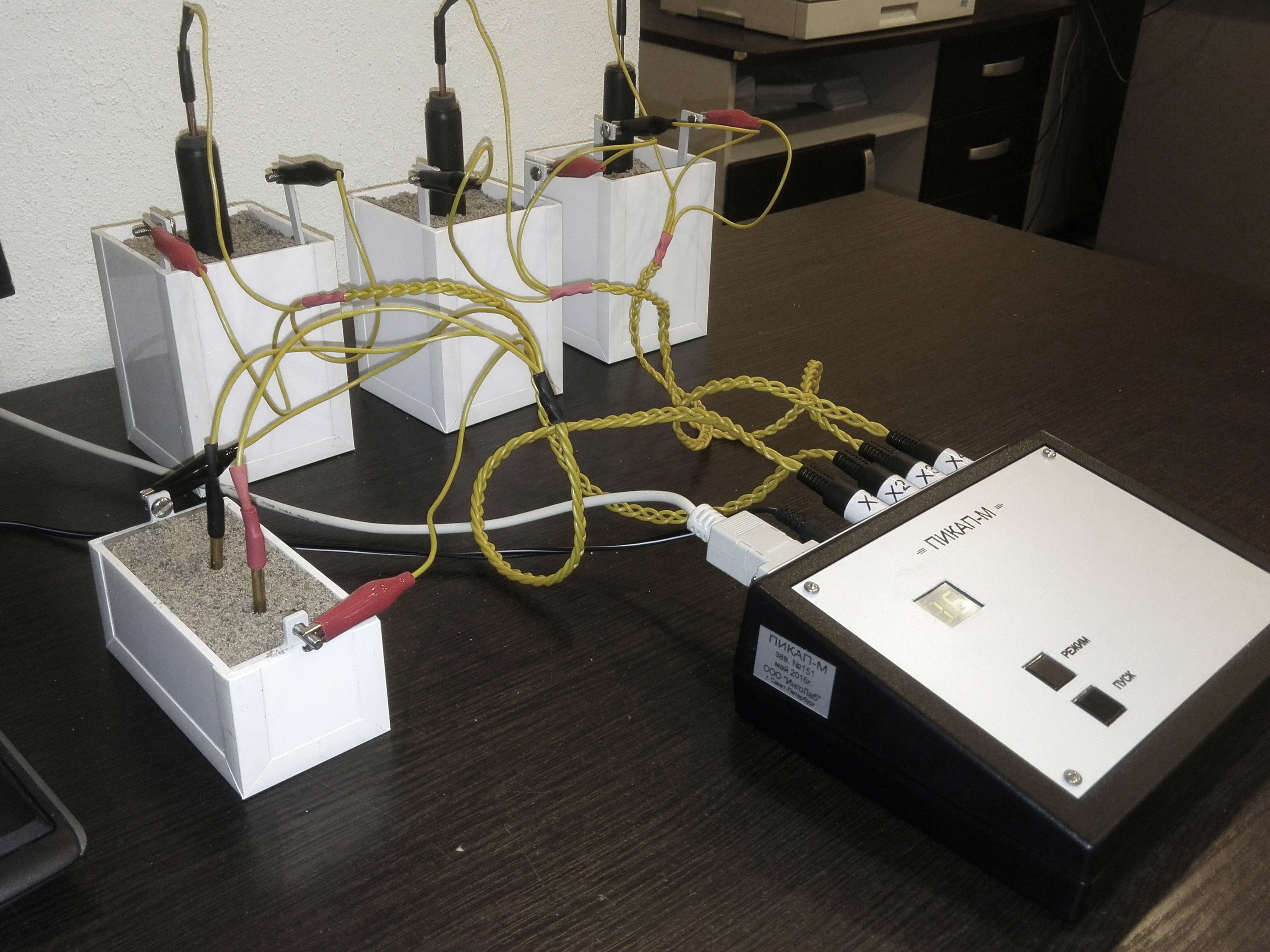

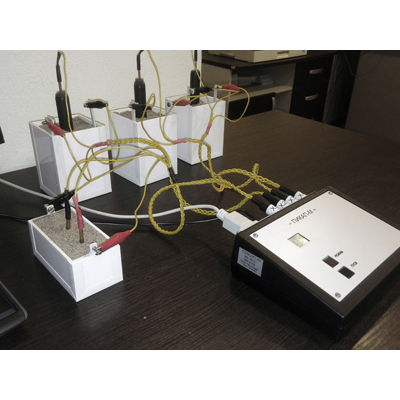

Анализатор коррозионной активности Пикап-М позволяет проводить измерения одновременно в 4-х ячейках с грунтом. В трех ячейках выполняется измерение катодного тока, в четвертой – электрического сопротивления.

Требуемое по ГОСТ 9.602-2005 смещение потенциала рабочего электрода на 100 мВ относительно потенциала коррозии производится автоматически. Режимы измерения, результаты измерений, а также номер исследуемой ячейки отображается на двухразрядном светодиодном индикаторе.

Технические характеристики анализатора коррозионной активности грунта ПИКАП-М:

• Диапазон измеряемого электрического сопротивления - от 10 Ом до 9,99 кОм
• Диапазон измеряемого катодного тока - от 10 до 510 мкА
• Входное сопротивление - не менее 10 МОм

• Предел допускаемой основной погрешности:

1. ±10 Ом (в диапазоне 10-1990 Ом)
2. ±100 Ом (в диапазоне 2000-9990 Ом)
3. ±10 мВ (в диапазоне 10-990 мВ)
4. ±10 мкА (в диапазоне 10-510 мкА)

• Время готовности с момента включения – не более 1 мин.
• Мощность, потребляемая прибором от сети – не более 1,5 Вт
• Габаритные размеры прибора без измерительных ячеек и электродов 190 х 155 х 55 мм
• Масса прибора без измерительных ячеек и электродов не более 0,5 кг

Комплект поставки:

• Микроконтроллер прибора ПИКАП-М
• Измерительная ячейка для измерения сопротивления
• Измерительная ячейка для измерения катодного тока - 3 шт.
• Электроды для измерения сопротивления - 4 шт. (внешние электроды А и В из стали, внутренние электроды М и N из меди)
• Электроды для измерения катодного тока - 9 шт. (электроды сравнения С из меди, рабочие электроды Р, вспомогательные электроды В из стали (по 3 электрода для каждой ячейки))
• Кабель для измерения сопротивления
• Кабель для измерения катодного тока - 3 шт.
• Набор заглушек с эталонными резисторами: 1) для проверки прибора в режиме измерения электрического сопротивления 2) для проверки прибора в режиме измерения катодного тока - 3 шт.
• Блок питания 220/7,5 В
• Руководство по эксплуатации
• Методика калибровки

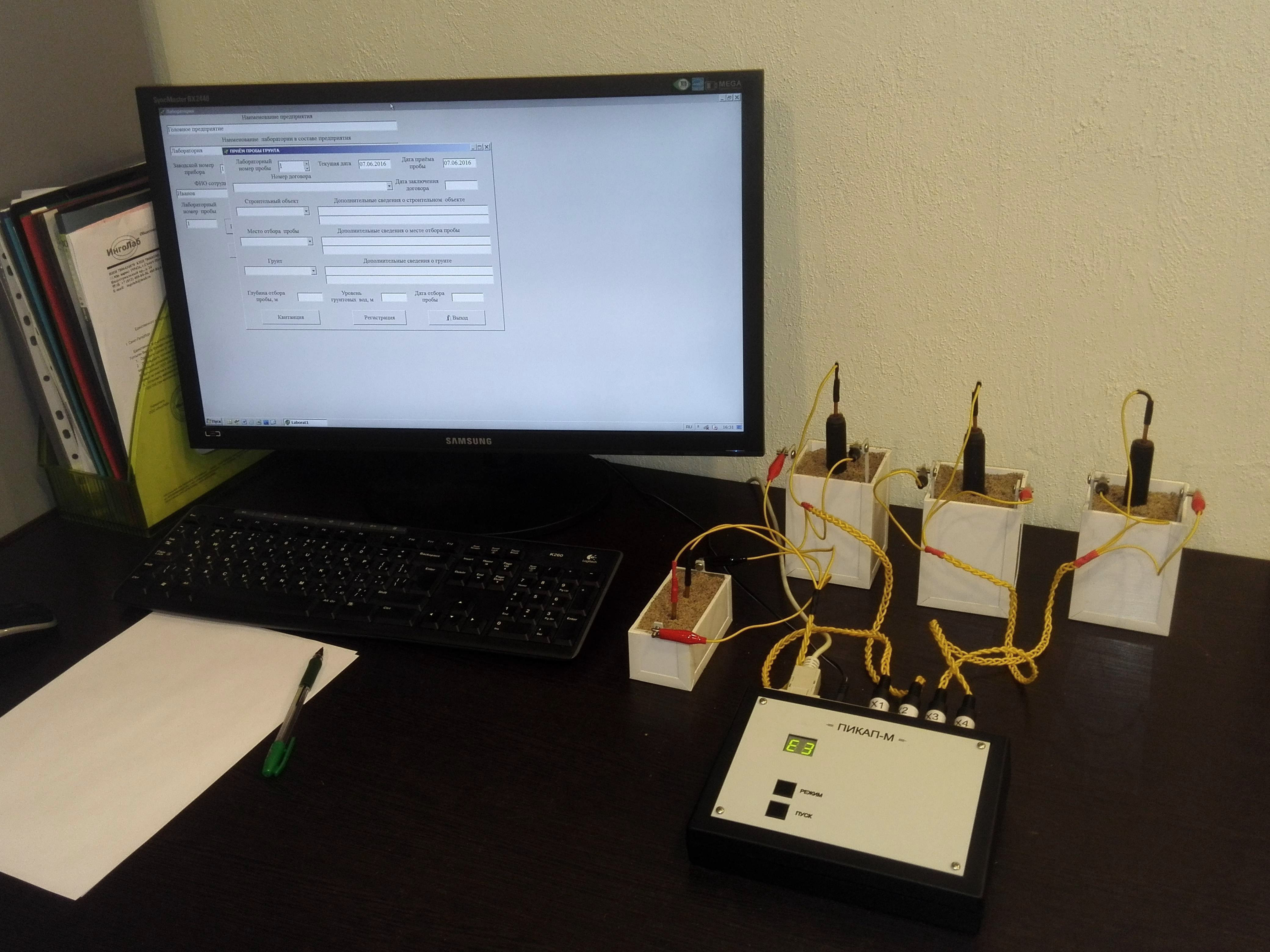

• CD-диск с программой для обработки результатов измерений на ПК
