Трассоискатель с функцией сохранения GPS/ГЛОНАСС координат Успех АГ-309.60К

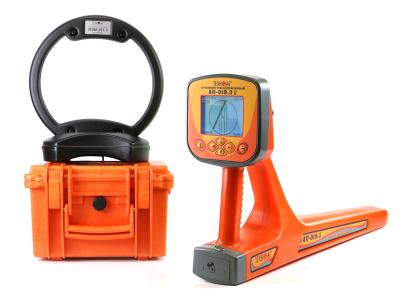

  • Трассоискатель Успех АГ-309.60К

    /images/all/3/11018/big/img_5.jpg

    jijijij

    Трассоискатель с функцией сохранения GPS/ГЛОНАСС координат Успех АГ-309.60К
  • Трассоискатель с функцией сохранения GPS/ГЛОНАСС координат Успех АГ-309.60К

    /images/all/3/11018/big/img_14.jpg

    Трассоискатель с функцией сохранения GPS/ГЛОНАСС координат Успех АГ-309.60К

    Трассоискатель с функцией сохранения GPS/ГЛОНАСС координат Успех АГ-309.60К
  • Трассоискатель с функцией сохранения GPS/ГЛОНАСС координат Успех АГ-309.60К

    /images/all/3/11018/big/img_16.jpg

    1

    Трассоискатель с функцией сохранения GPS/ГЛОНАСС координат Успех АГ-309.60К

ЦЕНА: 282 210 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ТЕХНО-АС


Страна производитель: Россия Россия
Артикул: 00-00007675
Бесплатная доставка
Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Трассоискатель с функцией сохранения GPS/ГЛОНАСС координат Успех АГ-309.60К



Области применения трассопоискового комплекта:



  • Энергетика с протяженными коммуникациями



Трассоискатель Успех АГ-309.60К выполняет следующие функции:



  • Поиск неисправностей кабельных линий
  • Определение положения подземных коммуникаций в режиме «Трасса» и «График»
  • Прямое цифровое измерение глубины их залегания на всех рабочих частотах
  • Указание направления отклонения от оси коммуникации в режиме «Трасса»
  • Измерение силы тока в коммуникации
  • Поиск дефектов коммуникаций при помощи внешних датчиков ДКИ-117 и ДОДК-117
  • Функция «Выбор кабеля из пучка» при помощи датчика КИ-110
  • Одновременная работа со встроенными и внешними датчиками
  • Определение и сохранение координат GPS\ГЛОНАСС в память приемника для последующей обработки с помощью ПО, поставляемого в комплекте
  • Режим поиска внутритрубного зонда для трассировки неметаллических трубопроводов (опция)



Особенности приемника:



  • Встроенный GPS/ГЛОНАСС-модуль и функция «Зонд»
  • Пять вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора
  • Полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов
  • Большой жидкокристаллический индикатор с высоким разрешением и регулируемой яркостью подсветки
  • Подключение дополнительных внешних датчиков расширяет перечень решаемых задач
  • Поиск дефектов коммуникаций, в том числе поиск мест нарушения изоляции трубопроводов
  • Идентификация отдельных кабелей, функция «выбор кабеля из пучка»
  • Одновременная работа со встроенными и внешним датчиками позволяет значительно повысить скорость и качество выполнения отдельных видов работ
  • Расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах; определение отклонения от оси трассы по индикатору в режиме «трасса»; определение типа подземной коммуникации
  • Различные режимы индикации (цифровая, график)
  • Встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора
  • Корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -20°С до +60°С. Допускается использование приемника в полупогруженном состоянии в воде пресных водоемов
  • Работа в зимних условиях до -20°С



Особенности генератора АГ-144.1:



  • Возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт)
  • При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование
  • Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных
  • Возможность использования в качестве дополнительного оборудования клещей индукционных КИ-110



Технические характеристики трассоискателя Успех АГ-309.60К:

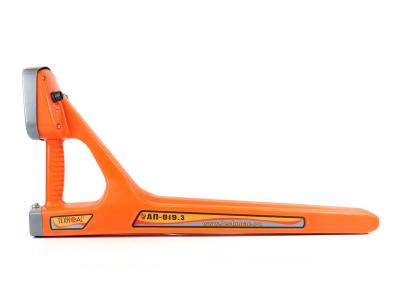

Приемник АП-019.3
Параметр Значение
Квазирезонансные частоты фильтров 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц
Добротность квазирезонансных фильтров (Q) Не менее 100
Диапазон частот «Широкая полоса» 0,04…8 кГц
Диапазон частот «Радио» 8…40 кГц
Максимальный коэффициент усиления электрического тракта >100 дБ
Количество встроенных датчиков 4
Подключаемые внешние датчики КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС»)
Управление чувствительностью
  • Автоматическое - для 2D отображения «Трасса».
  • Полуавтоматическое или ручное (по выбору) - для «Графиков».
  • Автоматическое или ручное (по выбору) - для режима «2-частоты».
Определение глубины залегания трассы Автоматически в режиме «Трасса» 0....9,99 м
Точность определения глубины залегания ±5%
Измерение тока принимаемого сигнала Автоматически в режиме «Трасса» 0,001....9,99 А
Точность измерения тока принимаемого сигнала ±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов При совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим)
Визуальная индикация LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры
  • параметры настройки и управления
  • 2D визуализация положения трассы относительно прибора
  • графики уровня сигнала с датчиков
  • глубина залегания трассы
  • ток сигнала
Звуковая индикация Встроенный излучатель:
- синтезированный звук ЧМ
- звуковая индикация нажатия кнопок
Источник питания 4…7 В (4 элемента тип «С»)
Время непрерывной работы от одного комплекта щелочных батарей Не менее 20 часов
Диапазон температур эксплуатации / хранения -20…60 / -30…60°С
Степень защиты корпуса IP54
Габаритные размеры 330х140х700 мм
Масса 2,4 кг
Режим поиска внутритрубного генератора
Частота сигнала, принимаемого от внутритрубного генератора 512 Гц

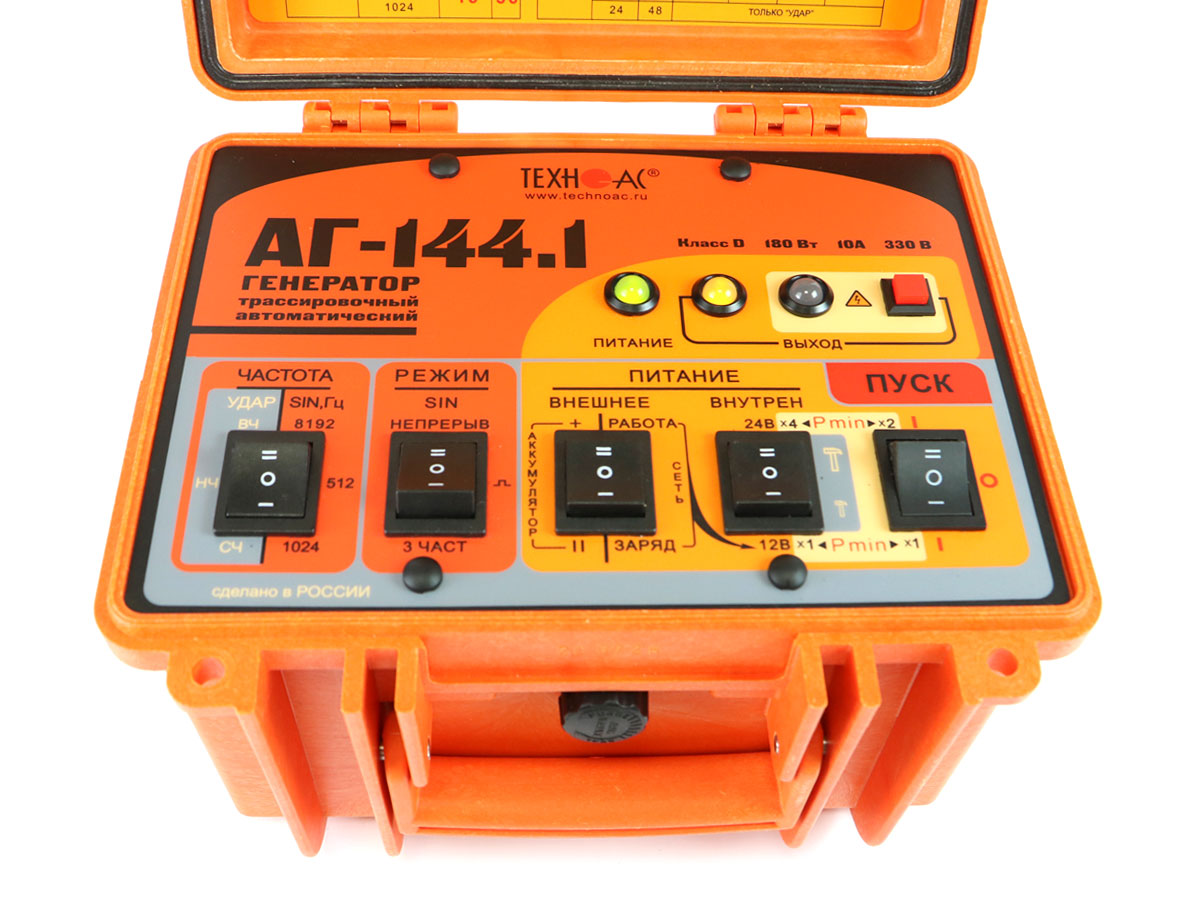

Генератор АГ-144.1
Частоты генерируемого сигнала, Гц
Частоты SIN f1 / f2 / f3, ±0,1% 512/1024/8192
Частоты следования ударов нч / сч / вч 0,5/1/2
Режимы генерации «SIN» «непрерыв»
«SIN» «»
«SIN» «3част»
«УДАР»
Выходные параметры синусоидальной генерации
Максимальное выходное напряжение, В
при автономном питании
с добавлением внешнего аккумулятора 12/24В
- при питании от сетевого блока
220
330
140
Выходная мощность, Вт
при автономном питании
с добавлением внешнего аккумулятора 12/24В
- при питании от сетевого блока
От 7,5 до 120
От 45 до 180
От 18 до 72
Допустимое сопротивление нагрузки любое (0…∞)
Согласование с нагрузкой автоматическое
Источники питания Встроенный акк.комплект
Сетевой блок питания
Габаритные размеры электронного блока (кейса), не более, мм 250х215х165
Вес электронного блока, не более, кг 8,2
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации -20…+45ºС
Класс климатической защиты IP54



Индуктивная антенна ИЭМ-301.3
Максимальная мощность, подводимая к «рамке», не более Вт 10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36
Тип корпуса пластмассовый, герметичный



Комплект поставки трассоискателя Успех АГ-309.60К:



  • Приемник АП-019.3
  • Генератор АГ-144.1
  • Индукционная антенна ИЭМ-301.3
  • Батарейки
  • Кабель мини-USB
  • Чехол
  • Кабель для подключения внешнего аккумулятора
  • Кабель для подключения нагрузки
  • Контакт магнитный
  • Штырь заземления
  • CD-диск с ПО
  • Сумка для приемника
  • Сумка для комплекта
  • Руководство по эксплуатации



Дополнительно:



  • Датчик контроля качества изоляции ДКИ-117
  • Датчик-определитель дефектов коммуникаций ДОДК-117
  • Клещи индукционные КИ-110
  • Накладная рамка НР-117
  • Комплект генератора внутритрубного с тросом (20/ 40/ 80/ 120 м)
