Корреляционный течеискатель Искор-222

  • Корреляционный течеискатель Искор-222

    /images/all/3/11044/big/img_5.jpg

    jijijij

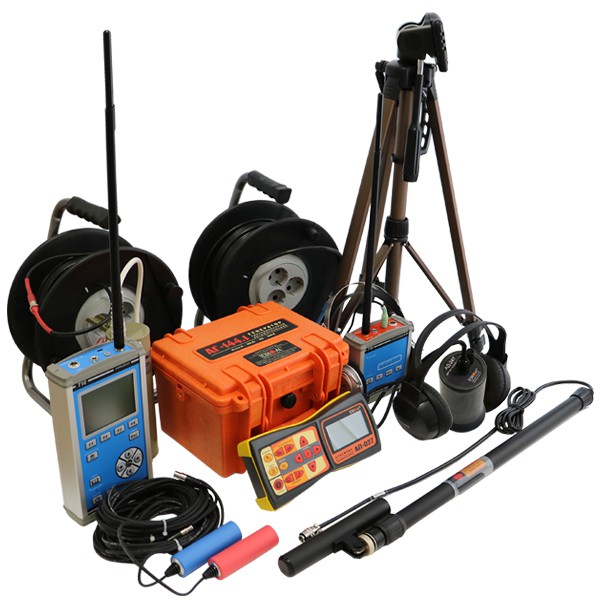

    Корреляционный течеискатель Искор-222

ЦЕНА: 574 770 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ТЕХНО-АС


Страна производитель: Россия Россия
Артикул: 00-00009207
Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Корреляционный течеискатель Искор-222



Назначение прибора:



  • Определение корреляционным методом местоположения утечек из трубопроводов
  • Проведение трассировки подземных коммуникаций
  • Проведение трассировки неметаллических трубопроводов акустическим методом
  • Уточнение местам утечки акустическим течеискателем
  • Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов



Области применения:



  • Теплосети
  • Водоканал
  • Продуктопроводы



Функции течеискателя Искор-222:



  • Поиск места разгерметизации трубопровода корреляционным и акустическим методами
  • Поиск подземных коммуникаций (кабели, трубопроводы)
  • Трассировка неметаллических трубопроводов акустическим методом
  • Поиск мест повреждения силовых кабелей индукционным и акустическими методами



Течеискатель Искор-22 обладает следующими отличительными особенностями:



  • Наличие радиоканалов
  • Высокая помехозащищенность
  • Оперативность и скорость расчетов
  • Ударозащищенные водонепроницаемые датчики
  • Малые габариты и вес
  • Высокая точность определения мест разгерметизации, удобство в эксплуатации
  • Возможность обнаружения подземных коммуникация в пассивном режиме («ШП», 50 и 100 Гц)
  • Проведение трассировки подземных коммуникаций в активном режиме от генератора
  • Проведение трассировки трубопроводов акустическим методом



Применение:



  • Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб
  • Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления



Технические характеристики течеискателя Искор-222:



Параметр Значение
Диапазоны: (при скорости звука 1300м/сек) Точность Диаметр контролируемого трубопровода, мм 100, 250, 500, 1000, 2000 м 0,1% от диапазона 25 ... 800
Дальность радиосвязи , м до 200
Минимальное давление в трубопроводе, кг/см2 1,5
Фильтры: нижних частот/верхних частот Гц 100, 300, 600/630, 1250, 2500
Рабочие частоты коррелятора, Гц 60 ... 5000
Питание вычислителя коррелятора, В 4 шт. типа «АА» Ni-Mh, 2,3 А/ч, аккумуляторы
Радиосвязь с внешним модулем 2,4 ГГц
Температура окружающей среды, ºС -20 ... +40
Дисплей Графический, LCD, 320х240 точек
Корпус IP42
Размеры 125х227х45 мм
Масса 1,0 кг



Генератор АГ-144.1
Частоты генерируемого сигнала, Гц
Частоты SIN f1 / f2 / f3, ±0,1% 512/1024/8192
Частоты следования ударов нч / сч / вч 0,5/1/2
Режимы генерации «SIN» «непрерыв»
«SIN» «»
«SIN» «3част»
«УДАР»
Выходные параметры синусоидальной генерации
Максимальное выходное напряжение, В
при автономном питании
с добавлением внешнего аккумулятора 12/24В
- при питании от сетевого блока
220
330
140
Выходная мощность, Вт
при автономном питании
с добавлением внешнего аккумулятора 12/24В
- при питании от сетевого блока
От 7,5 до 120
От 45 до 180
От 18 до 72
Допустимое сопротивление нагрузки любое (0…∞)
Согласование с нагрузкой автоматическое
Источники питания Встроенный акк.комплект
Сетевой блок питания
Габаритные размеры электронного блока (кейса), не более, мм 250х215х165
Вес электронного блока, не более, кг 8,2
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации минус 30…+45ºС
Класс климатической защиты IP54



Приемник АП-027
ПАРАМЕТР ДАТЧИКИ
ЭМД/ДКИ/ДОДК/КИ АД
Вид работы в зависимости от датчика Определяется автоматически, при подключении датчика
Вид принимаемого сигнала Выбирается оператором как «непрерывный / импульсный» Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц.
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.
«Широкая полоса» (частотный диапазон) 0,05…8,6 кГц 0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала 100 dB 120 dB
Визуальная индикация ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
Головные телефоны -синтезированный звук ЧМ. -
Встроенный излучатель - синтезированный звук ЧМ.
Питание Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работы, не менее 20 часов
Допустимый диапазон температур окружающей среды при эксплуатации -20ºС…+50ºС
Класс защиты от внешних воздействий IP54
Габаритные размеры электронного блока 220*102*42 мм
Масса электронного блока, не более 0,46 кг



Электромагнитный датчик ЭМД-247
Тип преобразователя резонансная ферритовая магнитная антенна
Частота резонанса, Гц 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания от приемника
Коммутация резонанса принудительная (управляется приемником)



Датчик акустический АД-227
Чувствительность, V/g 5
Габаритные размеры прибора, не более, мм 105х75
Масса, не более, кг 1,5



Индуктивная антенна ИЭМ-301.3
Максимальная мощность, подводимая к «рамке», не более Вт 10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36
Тип корпуса пластмассовый, герметичный



Механизм ударный УМ-112М
Рабочее положение крепления ударного механизма на трубу:
допустимое -
оптимальное для максимальной дальности трассировки -

любое
верхнее
Длина соединительного кабеля, не менее, м 5
Диаметр исследуемой трубы, мм от 50
Габаритные размеры, не более, мм 90 х 200
Масса комплекта, не более, кг 3



Комплект поставки:



  • Корреляционный течеискатель (ВУ)
  • Внешний модуль Датчик - 2 шт.
  • Антенна - 2 шт.
  • Удлинитель сигнального провода на катушках (25 м) - 2 шт.
  • Штатив Сетевой адаптер - 2 шт.
  • Аккумуляторные батареи Ni-Mh типа «АА» - 8 шт.
  • Генератор АГ-144.1
  • Приемник АП-027
  • Акустический датчик АД-227
  • Электромагнитный датчик ЭМД-247
  • Ударный механизм УМ-112
  • Руководство по эксплуатации
  • Транспортные сумки
