Артикул: 00-00003311
|

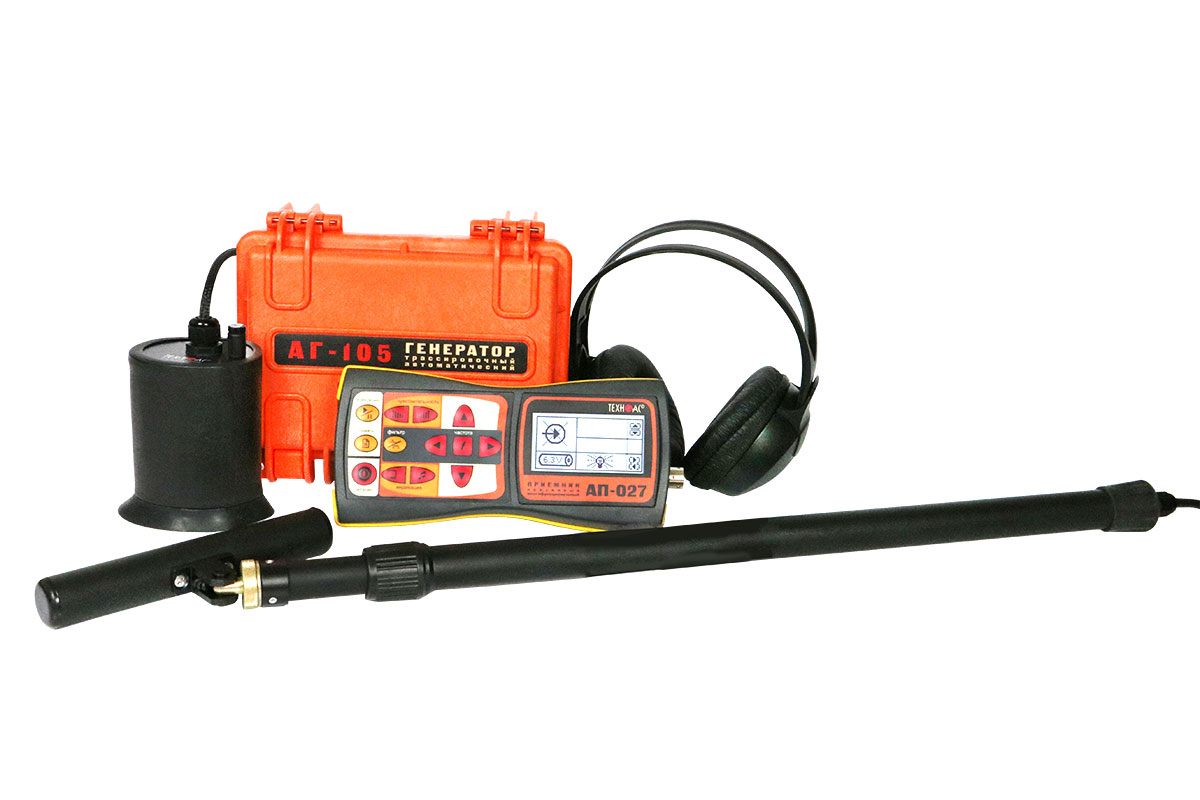

Комплект с расширенной индикацией выходных параметров генератора. Область применения - электроэнергетика.
Назначение:
Отличительные особенности:
Технические характеристики:
| Генератор АГ-105 | ||
| Параметр | Значение | |
| Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц» | ||
| Нагрузка «клипсы» или «клещи» | 512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33» | |
| «Антенные» режимы | 8192 «8.2» / 32768 «33» | |
| Режим работы | ||
| «Антенные» режимы | Встроенная передающая антенна «LC» | |
| Внешняя передающая антенна «АН» | ||
| Режим работы | ||
| Режимы «модуляции» (сигналы специальной формы) | Прерывистый «ПР» (кратковременные посылки сигнала) Длительность посылки 0,12 сек Частота следования посылок 1 Гц |
|
| Двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц) Соотношение амплитуд 4/1 (соответственно) |
||
| Выходные параметры при напряжении питания 12…15 В | ||
| Выходной ток, А | ||
| Ограниченный программой при ручном повышении, ≥ | 5 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» / «2F» | |
| 3 - при частоте 32768 Гц «33» | ||
| Заданный для автоматического согласования, ≥ | 0,2 -при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F» | |
| 0,1 - при частотах 8192 Гц «8.2» / 32768 Гц «33» | ||
| Максимальное выходное напряжение, В | ||
| В зависимости от «модуляции», ≥ | 32 - в двухчастотном режиме модуляции «2F» | |
| 40 -в других режимах | ||
| Максимальная выходная мощность, Вт | ||
| Ограниченная программой, ≥ | 20 - При частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» | |
| 6 - При частоте 32768 Гц «33» | ||
| Источники питания | ||
| Напряжение питания | 7…15 В | |
| Батарейный комплект «тип С×8» | 8 щелочных («alkaline») элементов 1,5 В «тип С» | |
| Внешние источники питания (не входят в комплект поставки) | Аккумулятор «12 В» (например, автомобильный) Выходное напряжение 11…14 В при токе не менее 4 А |
|
| Сетевой блок питания АГ114М.02.020 (дополнительная принадлежность) Выходное напряжение 15 В, мощность 60 Вт |
||
| Время работы («жизненный цикл» зависит от качества батарей) | При работе от батарейного комплекта «тип С×8» ≈ 5часов в режимах «НП» и «2F» (при исходной выходной мощности 7 Вт ) или ≈ 25 часов в режиме «ПР» (при исходной выходной мощности 15 Вт) | |
| При внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено | ||
| Функциональные особенности | ||
| Автоматическое управление выходной мощностью в процессе генерации | Пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания | |
| Согласование с нагрузкой | Автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: - ≥ 0,2 А при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»; - ≥ 0,1 А при частотах 8192 Гц «8.2» и 32768 Гц «33». |
|
| Ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования | ||
| Варианты подключения к исследуемой коммуникации | «Контактное» подключение с «возвратом тока через землю» | |
| «Бесконтактное» подключение с применением встроенной передающей антенны «LC» | ||
| «Бесконтактное» подключение с применением внешней передающей антенны «АН» | ||
| «Бесконтактное» подключение с применением индукционных передающих «клещей» | ||
| Конструктивные параметры | ||
| Выходной усилитель мощности | Технология: модифицированный CLASS D КПД до 85% | |
| Габаритные размеры, мм | 216х180х105 мм | |
| Вес, кг | 2 | |
| Условия эксплуатации | ||
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+50 ºС С «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды. |
|
| Степень защиты корпуса | IP65 (при закрытой крышке корпуса - кейса) | |
| Приемник АП-027 | ||
| ПАРАМЕТР | ДАТЧИКИ | |
| ЭМД/ДКИ/ДОДК/КИ | АД | |
| Вид работы в зависимости от датчика | Определяется автоматически, при подключении датчика | |
| Вид принимаемого сигнала | Выбирается оператором как «непрерывный / импульсный» | Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
| Частоты переключаемых полосовых фильтров | Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц. |
| «Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB |
| Визуальная индикация | ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | |
| Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. | |
| Головные телефоны -синтезированный звук ЧМ. | - | |
| Встроенный излучатель - синтезированный звук ЧМ. | ||
| Питание | Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. | |
| Время непрерывной работы, не менее | 20 часов | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -20ºС…+50ºС | |
| Класс защиты от внешних воздействий | IP54 | |
| Габаритные размеры электронного блока | 220*102*42 мм | |
| Масса электронного блока, не более | 0,46 кг | |
| Электромагнитный датчик ЭМД-247 | |
| Параметр | Значение |
| Тип преобразователя | Резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания | От приемника |
| Коммутация резонанса | Принудительная (управляется приемником) |
| Датчик акустический АД-227 | |
| Параметр | Значение |
| Чувствительность, V/g | 5 |
| Габаритные размеры прибора, не более, мм | 105х75 |
| Масса, не более, кг | 1,2 |
