Осциллограф GW Instek GDS-73504A

  • Осциллограф GW Instek GDS-73504A

    /images/all/3/11740/big/img_5.jpg

    jijijij

    Осциллограф GW Instek GDS-73504A
  • Осциллограф GW Instek GDS-73504A

    /images/all/3/11740/big/img_14.jpg

    Осциллограф GW Instek GDS-73504A

    Осциллограф GW Instek GDS-73504A
  • Осциллограф GW Instek GDS-73504A

    /images/all/3/11740/big/img_16.jpg

    1

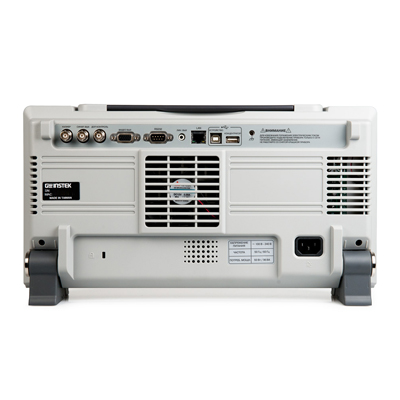

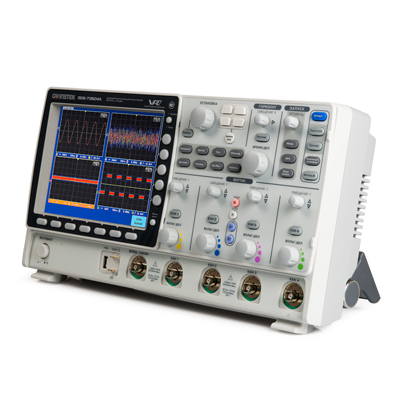

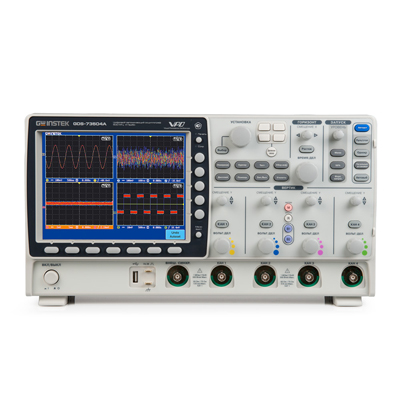

    Осциллограф GW Instek GDS-73504A

ЦЕНА: 371 061 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
GW Instek


Страна производитель: Тайвань Тайвань

Гарантия: 3 года
Внесен в Госреестр СИ. Поверка дополнительно
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Осциллограф GW Instek GDS-73504A



Новая серия осциллографов GDS-73000 сочетает высокие технические характеристики, функциональную насыщенность и надёжность, традиционно отличающие продукцию производства компании GW Instek. Благодаря большому и высококачественному экрану удобно производить наблюдения сигналов, выполнять и документировать необходимые измерения.



В моделях серии GDS-73000 максимальная частота дискретизации составляет 5 ГГц (эквивалентная 100 ГГц), объём памяти 25 К точек на канал. Осциллографы оснащены большим цветным ЖК дисплеем (TFT, диагональ 20 см, разрешение 800х600). Имеется возможность предпросмотра сохранённых осциллограмм в уменьшенном масштабе прямо из файловой системы в меню прибора. При визуализации осциллограмм доступна функция разделения экрана (до 4-х сегментов) позволяющая анализировать сигнал в каждом из каналов в отдельных окнах.



Осциллографы оснащены интерфейсами USB, LAN и RS-232 обеспечивающими дистанционное управление с ПК и сохранение результатов. Имеется опциональная возможность установки GPIB интерфейса. В арсенале измерительных ресурсов новых приборов: автоматические (27 видов) и курсорные измерения, режимы растяжки, самописца и XY, синхронизация по нескольким условиям, по длительности импульса и ТВ.



Технические характеристики осциллографа GW Instek:



Характеристики

Параметры

GDS-73152/
GDS-73154

GDS-73252/
GDS-73254

GDS-73352/
GDS-73354

GDS-73502A/
GDS-73504A

Канал вертикального отклонения

Число каналов

2/4

2/4

2/4

2/4

Полоса пропускания (-3 дБ)

0…150 МГц

0…250 МГц

0…350 МГц

0…500 МГц

Ограничение полосы

до 20 МГц/100 МГц/ 200 МГц/350 МГц в зависимости от модели

Коэф. отклонения (Коткл.)

2 мВ/дел…1 В/дел (шаг 1-2-5)  при  50/75 Ом
2 мВ/дел…5 В/дел (шаг 1-2-5)  при  1 МОм

Погрешность установки Коткл.

± 3 %

Связь по входу

Открытый, закрытый, земля

Время нарастания

≤ 2,3 нс

≤ 1,4 нс

≤ 1 нс

≤ 700 пс

Входной импеданс

50 Ом, 75 Ом/  1 МОм (± 2 %) / 16 пФ

Макс. входное напряжение

5 В скз при 50/75 Ом/   300 В (DC+AС пик, до 1 кГц) при 1МОм

Математика

+, -, х, дел.; БПФ/дБ и БПФ с.к.з./мВ на участке 1 кБ

Канал горизонтального отклонения

Коэф. развертки (Кразв.)

1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел

Погрешность установки Кразв.

± 0,02 %

Режимы работы

Основной, задержанный (10 нс…10 с), ZOOM окна, самописец, X-Y

Синхронизация

Источники синхросигнала

Кан 1, кан 2, кан 3, кан 4, сеть, внешний (Ext)

Режимы запуска развертки

Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM),
пред- (20 дел.) и послезапуск (1000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65000), попеременно (ALT); опция - I2C, SPI, UART

Связь входа синхронизации

ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC

Чувствительность синхронизации

0…50 МГц: 1 деление или 1 мВ;  50…150 МГц: 1,5 деление или 15 мВ; 150…350 МГц: 2 деления или 20 мВ; 350…500 МГц: 2,5 деления или 25 мВ

Аналого-цифровое преобразование

Разрешение по вертикали

8 бит

Максимальная частота дискретизации

2,5 ГГц/ 5 ГГц

2,5 ГГц/ 5 ГГц

 5 ГГц/ 5 ГГц

4 ГГц/ 4 ГГц

Эквив. частота дискретиз.

100 ГГц (для периодического сигнала)

Длина записи

25 К (на канал)

Пиковый детектор

2 нс

Режимы работы

Выборка, пик. детектор (> 2 нс); усреднение (2 /…/ 256), накопление (100мс…10с, беск.)

Курсорные измерения

Функции

DU; DT; 1/DT

Автоматические измерения

Функции по вертикали

Uпик-пик; Uампл; Uсред; Uср.кв.;  -U; +U; U макс.; U мин.;
выбросы на вершине и в паузе (4 параметра)

Функции по горизонтали

f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза

Измерение  t задержки

FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF

Дополнительные возможности

Интерфейс

USB, RS-232, LAN, GPIB (опция), SVGA out

Автоустановка

В/дел, с/дел, параметры синхросигнала

Технология  VPO

Захват и отображение редких сигналов и глитчей в режиме  аналогового осциллографа (с накоплением). Скорость обновления экрана до 3.000 раз в сек.

Разделение экрана
(Split Window)

Наблюдение сигналов в  2-х отдельных окнах с возможностью независимых регулировок параметров в каждом из каналов

Режим X-Y

Х – кан 1, кан 3; Y – кан 2, кан 4;   разность фаз < >

Внутренняя память

24 осциллограммы, 20 профилей настроек  (запись/ считывание)

Встроенный flash диск

64 мБ

Линейный выход

3,5 мм (stereo jack) сигнальный аудиовыход режима доп. контроля

Измерение мощности
и пкэ
(опция DS3-PWR)

Измерение

Uскз, U пик факт (Vcf), частота, Iскз, I пик факт (Icf), мощность (активная, реактивная, полная), коэф. мощности (PF), угол сдвига фаз (U/I)

Гармоники

Частота, Амплитуда, Ампл. скз, фаза, КГ (THD-F), КНИ (THD-R), скз/RMS

Пульсации

Ток, напряжение (U/ I)

Пусковой ток (In-rush)

Первый пик, второй пик.

Анализ сигналов шин I2C, SPI, UART (опция DS3-SBD)

SPI**

Синхр. и декод. по шине (SS/ MOSI/ MISO или MOSI/ MISO)

I2C

Синхр.. по шине (параметры): старт/ перезапуск/ стоп/ пропадание ACK/ адрес (7 или 10 бит)/ данные или Адрес/ данные

UART

Синхронизация по шине (параметры): Tx стартовый бит, Rx старт.бит, Tx конец пакета End of Packet, Rx End of Packet, Tx Data, Rx Data, Tx Parity Error, and Rx Parity.

Общие данные

ЖК-дисплей

Цветной (TFT), диагональ 20 см, 8 × 10 дел (разрешение 800 × 600)

Напряжение питания

100…240 В, 47…63 Гц (автовыбор)

Потребл. мощность

96 Вт

Габаритные размеры

400 × 200 × 130 мм

Масса

4 кг

Комплект поставки

Шнур питания (1), делитель1:10 (2/4 по числу каналов), РЭ (1)

Опции

ПО анализа электроэнергии DS3-PWR (ПКЭ, гармоники, пульсации, пусковой ток), ПО анализа сигналов шин I2C, SPI, UART (синхр./декод.), интерфейс GPIB GUG-001 (кабель конвертер USB-GPIB), GSC-008 - мягкая сумка для транспортировки и хранения



Стоимость поверки - 7 000 руб.
