Осциллограф цифровой Актаком ADS-2124T

  • Осциллограф цифровой Актаком ADS-2124T

    /images/all/3/11807/big/img_5.jpg

    jijijij

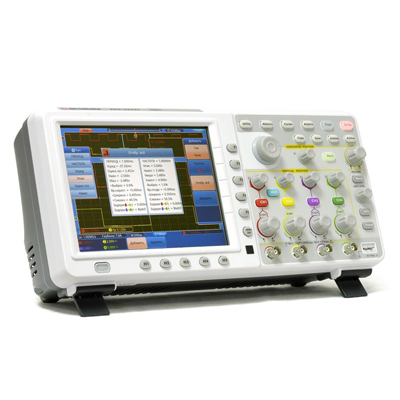

    Осциллограф цифровой Актаком ADS-2124T

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Актаком


Страна производитель: Россия Россия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Ярцев Олег
Менеджер по направлению Актаком
Здравствуйте! Меня зовут Ярцев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 132

Моб.: +7 (926) 610-24-16

E-mail: oleg@geo-ndt.ru

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Осциллограф цифровой Актаком ADS-2124T



Серия цифровых осциллографов АКТАКОМ ADS-2хх4Tэто первые четырехканальные цифровые осциллографы Актаком с сенсорным дисплеем.



Приборы имеют широкие функциональные возможности и обладают отличными техническими параметрами, среди которых можно выделить: скорость захвата осциллограмм до 50000 осц/сек, максимальную глубину записи до 7,6 млн. точек, возможность установки 50-Омного входного импеданса. Такие параметры в сочетании с компактностью и доступной ценой позволяют использовать данные модели в самых различных областях, а благодаря наличию выхода VGA, к приборам можно подключить внешний монитор или телевизор, что особенно удобно для применения в учебном процессе или при проведении презентаций.



Технические характеристики осциллографа АDS-2124T:



Характеритстика

Значение



Полоса пропускания

100 MГц



Количество каналов

4



Скорость захвата осциллограмм

50 000 осц/сек



Регистрация

Режим

Обычный, пиковый детектор, усреднение



Макс.дискретизация(реальное время)

2 Гвыб/сек



Вход

Связь по входу

открытый, закрытый, земля



Входной импеданс

1 MΩ±2% в параллель 10 пФ±5 пФ; 50 Ω±1%



Учет ослабления пробников

1X, 10X, 100X, 1000X



Максимальное входное напряжение

1 MΩ: 400 Вп-п (DC + AC пик-пик)
50 Ω: 5 Вп-п (DC + AC пик-пик)



Ограничение полосы пропускания

полный диапазон



Изолированность каналов

50 Гц: 100 : 1
10 МГц: 40 : 1



Задержка между каналами (типичное)

150 пс



Параметры горизонтальной системы





Интерполяция

sin (x)/x



Глубина записи

7,6 М точек



Коэффициент развертки

2 нс/дел ~ 100 с/дел, с шагом 1~2~5




Погрешность измерения интервалов (DC~100 МГц)

однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)



Погрешность времени выборки и времени задержки

±100 ppm



Параметры вертикальной системы

АЦП

8 бит (4 канала одновременно)



Вертикальное отклонение

2 мВ/дел ~ 10 В/дел



Диапазон смещения

±10 делений



Полоса пропускания для аналогового периодического сигнала

100 МГц



Низкочастотный предел

≥10 Гц ( на входе, закрытый вход, -3dB)



Время нарастания

≤3,5 нс (типичное)



Погрешность коэф.усиления

±3%



Погрешность коэф.усиления (усреднения)

Усреднение по 16 регистрациям:
±(3% + 0.05 дел)



Измерения

Курсорные

ΔV и ΔT между курсорами



Автоматические

Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B­, DelayA→B¯, +Width, -Width, +Duty, -Duty



Математические операции

+, -, *, /, БПФ



Сохранение во внутреннюю память

4 опорные осциллограммы



Фигуры Лиссажу (X-Y)

Диапазон

Полный



Сдвиг фаз

±3 градуса




Система запуска

Тип запуска

Фронт, импульс, видео, скорость нарастания



Режим

Авто, обычный, однократный



Диапазон уровня запуска

±6 делений от центра экрана



Чувствительность уровня запуска

±0.3 деления



Стандарт видеосигнала

NTSC, PAL и SECAM
