Логгер данных Midi Logger GL220

  • оггер данных (регистратор) Graphtec Midi Logger GL220

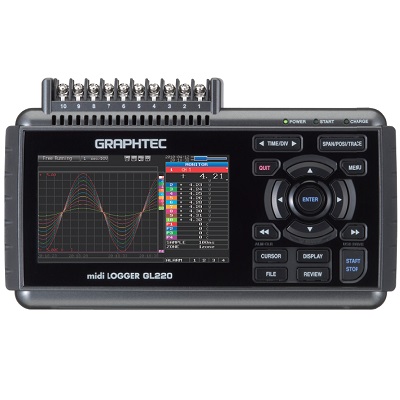

    /images/all/3/12575/big/img_5.jpg

    jijijij

    Логгер данных Midi Logger GL220
  • Логгер данных GRAPHTEC GL220

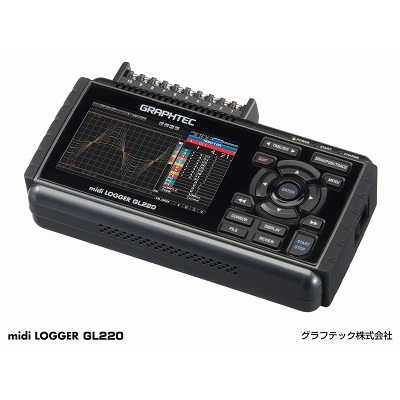

    /images/all/3/12575/big/img_14.jpg

    Логгер данных GRAPHTEC GL220

    Логгер данных GRAPHTEC GL220

ЦЕНА: 175 299 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
GRAPHTEC


Страна производитель: Япония Япония

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Валиулин Антон
Менеджер по направлению GRAPHTEC
Здравствуйте! Меня зовут Валиулин Антон.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 131

Моб.: +7 (925) 086-93-11

E-mail: vo@geo-ndt.ru

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

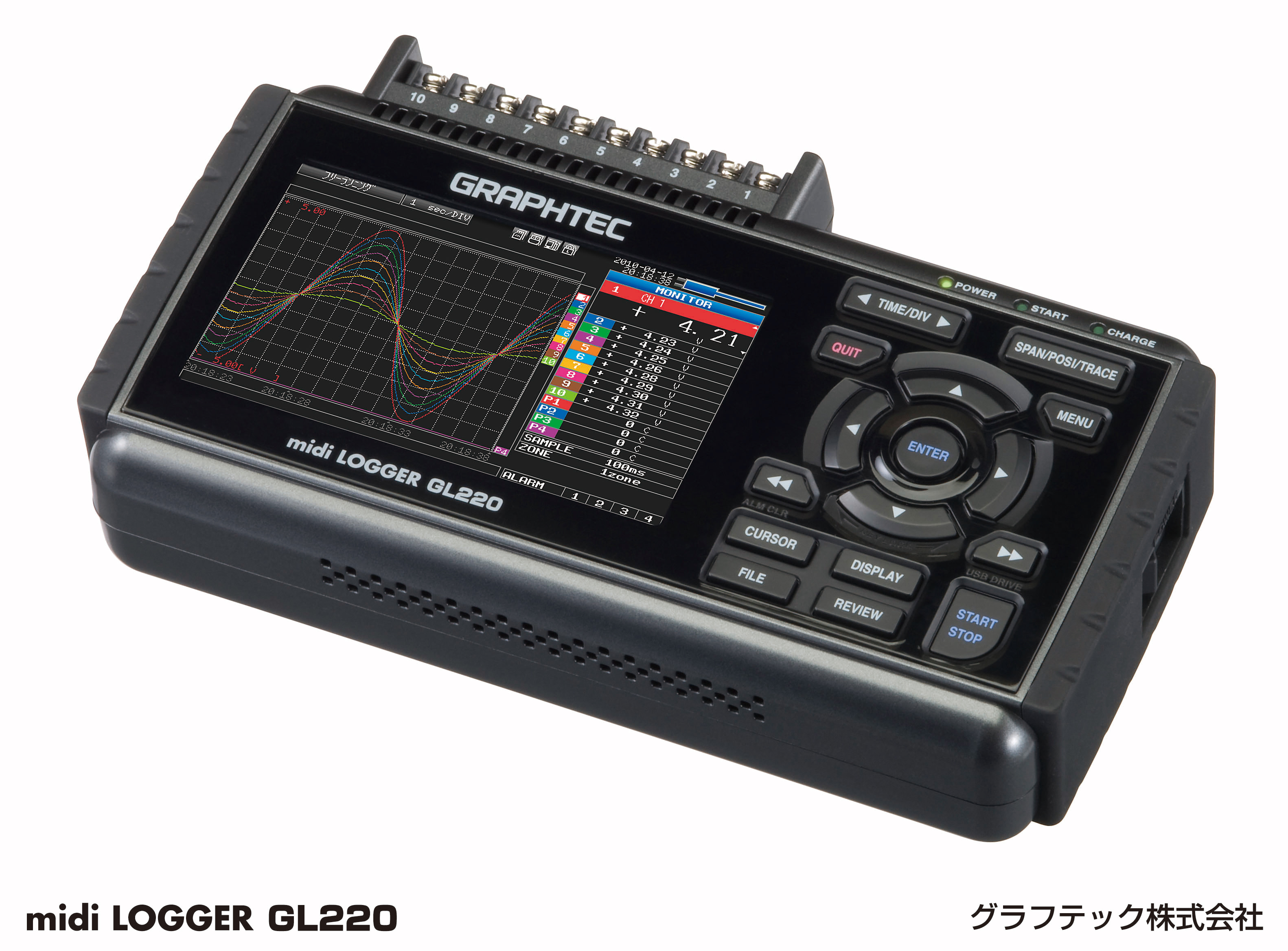

Многоканальный логгер данных (регистратор) Graphtec GL220 Midi Logger



Мультифункциональный 10-канальный регистратор данных Graphtec GL220 предназначен для регистрации, хранения и первичной обработки информации, поступающей от сенсоров и датчиков измерения различных типов. Это устройство является одновременно логгером температуры, влажности, напряжения, импульса, позволяя параллельно отслеживать и комбинировать несколько типов измерений физических величин. Применяется регистратор в области экологического контроля, промышленной безопасности и других отраслях.



Удобный регистратор с объемнойфлеш-картой в 2 ГБ

10 изолированных каналов, каждый с мультифункциональным входом

Компактное устройство обладает системой изолированных входов, которая сохраняет сигналы от искажения другими каналами, а так же исключает проблемы с электропроводкой. Разнотипные входы GL220подходят для измерения напряжения, температуры, влажности, импульсов и логических сигналов, что позволяет комбинировать измерения разнообразных величин таких как температура/влажность и напряжение.

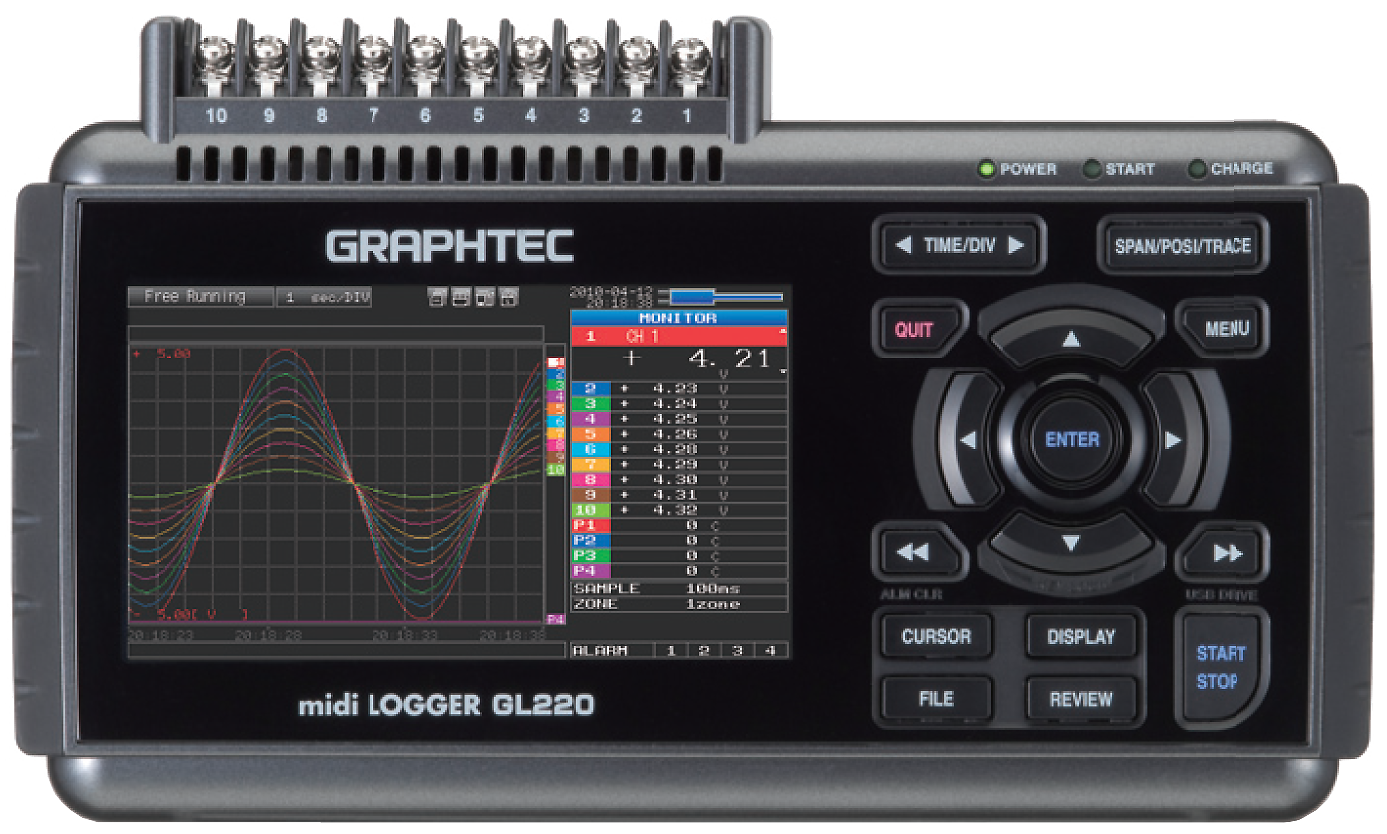

midi LOGGER GL220



Импульс: 4 канала*, аккумулирующий, моментальный или об/мин
Логический сигнал: 4 канала*
*: Выберите между Импульсом и логическим входом и используйте кабель для логического входа или сигнала тревоги (опция B-513)
Напряжение: Колеблется в пределах от 20 мкВ до 50 В
Температура: Термопара типов: K, J, E, T, R, S, B, N, W (Wre5-26)
Влажность: От 0 до 100% ОВ (относительная влажность), используйте сенсор для определения влажности на выбор (опция B-530)
Использованы входные винтовые клеммы (винты M3)

*)Входной сигнал не должен превышать указанное напряжение.

Компонент усилителя устройства может быть поврежден из-за перенапряжения.

Пожалуйста, проверяйте информацию о перенапряжении в листе спецификаций (максимальное входное или выдерживаемое напряжение) или предупреждающей этикетке, прилагаемой к устройству.



Максимальная частота дискретизации до 10 мс

Обеспечивает более высокую частоту дискретизации для измерения напряжения. Может достигать 10 мс интервала при ограничении числа используемых каналов.

Интервал дискретизации10мс20мс50мс100мс
Кол-во каналов 1 2 5 10 10
Измерение*2 Напряжение X X X X X
Температура N/A N/A N/A X X

X: выбор возможен, N/A: выбор невозможен.

*2: Во время измерения влажностииспользуются диапазон 0-1V и функции масштабирования для отображения результатов непосредственно в относительной влажности. Ограничения частоты дискретизации такие же, как для измерения напряжения.



Функция внешней дискретизации

Зафифксированные данные могут быть согласованы со внешними сигналами синхронизации, когда используется функция внешней дискретизации.*3

*3: Кабель для логического сигнала/сигнала тревоги (опция B-513), необходим для соединения выходов сигнала тревоги.



Большой 4,3-дюймовый цветной жидкокристаллический TFT дисплей

Использует яркий 4,3-дюймовый широкий жидкокристаллический TFT монитор (WQVGA: 480 x 272 точек). Позволяет легко читать данные в волнообразной или цифровой форме и сверяться с настройками параметров измерения. Цвет фона экрана можно менять на белый или черный.

Волнообразное изображение (Аналоговое + Цифровое)
Волнообразное изображение
(Аналоговое + Цифровое)
Двойное изображение (Текущее + Предыдущее)
Двойное изображение
(Текущее + Предыдущее)
Волнообразное изображение (Только аналоговое)
Волнообразное изображение
(Только аналоговое)
Цифровое изображение
Цифровое изображение



Встроенная карта памяти объемом в 2 ГБ для надежного и долгосрочного измерения

Карта памяти объемом в 2 ГБ позволяет сохранять результаты измерений на длительные промежутки времени без использования внешних накопителей. Информация всегда доступна, даже если устройство выключено, так как используется flash-память.

Время фиксации*4 (Использование 10 аналоговых каналов.)

Интервал дискретизации10мс*550мс*5100мс200мс500мс
Встроенная карта памяти 2 ГБ 38 дней 83 дня 97 дней 194 дня 485 дней 971 день 9,714 дня
512МБ USB карта памяти*6 9 дней 21 день 24 дня 49 дней 124 дня 248 дней 2,481 день

*4: Цифры указаны приблизительно.

*5: Частота дискретизации ограничена количеством используемых каналов. (10мс: 1ch, 50мс: 5ch)

*6: Требуются стандартные USB устройства без высококлассных функций вроде распознавания отпечатков пальцев.



USB карты памяти с функцией горячей замены

Так же поддерживает широко распространенные внешние USBкарты памяти. GL220 сохраняет данные об измерениях непосредственно на USB карты памяти.Карты памяти USB могут быть изъяты прямо во время измерения без риска потери данных.

USB карты памяти с функцией горячей замены



Функция кольцевой памяти

Наиболее актуальные данные сохраняются, когда внутренняя или внешняя память настроена на режим кольцевой памяти. Место для зафиксированных данных в режиме кольцевой памяти ограничено до 1/3 полного объема.



Простой в управлении и настройке

Эргономически сконструированный и простой в обращении, как мобильный телефон. Клеммы входа/выхода и раскладки клавиатуры расположены таким образом, что они могут быть использованы даже во время записи данных.

Простой в управлении и настройке

Настройки усилителя можно легко изменить при просмотре диаграммы сигнала.

Экран настройки параметров усилителя
Экран настройки параметров усилителя

Простой в применении ПО

Удобное подключение к ПК

GL220 может управляться с ПК, подключенный через USB-кабель. Это позволяет отображать данные с помощью ПК в реальном времени.

GL220 может управляться с ПК, подключенный через USB-кабель

Если вам нужно переместить крупные файлы с данными на ваш компьютер, GL220 может эмулировать внешний USB накопитель для быстрой передачи.

GL220 может эмулировать внешний USB накопитель для быстрой передачи

К одному ПК можно подключить до 10 устройств. Измерения можно отображать одновременно или по отдельности.

К одному ПК можно подключить до 10 устройств

Различные экраны отображения измерений

Выберите между 4 экранами, такими как Y-T (волнообразный + цифровой),Y-T (крупный волнообразный), цифровой и экран отчета, чтобы отображать измерения в реальном времени. Функция direct-Excel позволяет заноситьзафиксированную информацию прямо в файл Excel.

Волнообразный (Y-T) экран
Волнообразный (Y-T) экран
Цифровой экран
Цифровой экран
Экран отчета
Экран отчета
Экран direct-Excel
Экран direct-Excel

Экраны, повторно воспроизводящие важную информацию

Такие экраны как Y-T (волнообразный), цифровой и графический X-Y для специализированных данных позволяют повторно воспроизводить данные об измерениях. Максимальные, минимальные, средние колебания, а так же их полный размах между максимумом и минимумом отображаются на цифровом экране.

Y-T (волнообразный)
Y-T (волнообразный)
Цифровой дисплей
Цифровой дисплей
X-Y для специализированных данных
X-Y для специализированных данных

Простые экраны конфигурации

Количество экранов конфигурации сократилось до пяти. Параметры можно без труда настроить во время просмотра данных об измерениях.

Экран настроек усилителя
Экран настроек усилителя

Полезные функции

Подвергните ваши данные последующей обработке с помощью полезных функций. В их число входят арифметические и статистические расчёты, поиск и преобразование формата файла.

Отображение результатов подсчетов
Отображение результатов подсчетов
Экран преобразования формата файла
Экран преобразования формата файла



Прочие особенности

Можно использовать с тремя типами источников энергии

Выберите между переменным, постоянным током или аккумулятором, который позволяет проводить измерения в течение 6 часов. Источник энергии автоматически переключается на аккумулятор, когда переменный ток прерывается. Когда заряд аккумулятора подходит к концу, измерение автоматически прерывается, а файлы зафиксированных данных сохраняются и остаются неповрежденными.*7

*7: Кабель постоянного тока и аккумулятор являются дополнительными альтернативами. Целесообразность измерения с использованием аккумулятора зависит от условий.

Функция сигнала тревоги

Сигналы тревоги задействуются, когда возникает опасная ситуация. Устройство оснащено четырьмя сигнальными выходами.*8

*8: Кабель для логического сигнала/сигнала тревоги (опция B-513), необходим для соединения выходов сигнала тревоги

Функция расчёта

Данные об измерениях можно сравнивать с другими данными в реальном времени. Можно выбирать между четырьмя арифметическими функциями. Результаты расчётов сохраняются как данные об измерениях, когда встроенная карта памяти или карта памяти USB выбрана, как путь назначения для данных об измерениях.



Принцип работы логгера данных (регистратора) Graphtec GL220

Логгер данных GL220 имеет 10 каналов (мультивходов), изолированных друг от друга. Благодаря этому возможен раздельный приём информации по нескольким каналам без взаимного искажения сигнала. Поступающая информация может обрабатываться в различных комбинациях, давая целостную картину происходящего. К примеру, в серверной комнате поток данных от температурного датчика информирует о перегреве воздуха, датчик влажности сообщит об образовании конденсата, а датчик напряжения в цепи питания кондиционера оповестит об отключении электричества. При чрезмерном понижении или повышении уровня снимаемого показателя, а также при опасной комбинации нескольких показателей логгер посылает сигнал тревоги посредством одного из четырёх сигнальных выходов.



Технические характеристики мультифункциональных входов логгера

Входящий поток данных о температуре может поступать от нескольких типов температурных датчиков, в том числе R/S, B, K, E, T, J, N и W. Общий диапазон отображаемых температур - от -200 °C до +2000 °C, точность показаний - ±0,5-5 °C в зависимости от типа датчика. Измерение напряжения проводится в диапазоне 20 мкВ - 50 В, более высокий уровень напряжения на входе устройства может повредить логгер. Уровень влажности измеряется в пределах 0-100% относительной влажности. Импульсные измерения регистрируются через 4 отдельных входа, при этом логгер работает в трёх режимах - суммирование (общее число импульсов), моментальное суммирование (импульсы в единицу времени) и фиксация частоты вращения (обороты в минуту).



Отображение и хранение результатов измерений

Логгер данных (температуры, влажности, напряжения) отображает фиксируемые показания в режиме реального времени или воспроизводит из памяти на цветном жидкокристаллическом (TFT) мониторе диагональю 4,3 дюйма. Режим отображения - графический (волновой) и табличный. Данные могут подвергаться арифметическим и статистическим подсчётам, конвертироваться в файл Excel-формата. Фиксируемая информация сохраняется во внутренней флеш-памяти (объём 2 Гб) или на внешний носитель, подключаемый через USB-разъём. Также возможно прямое подключение к рабочей станции (стационарному компьютеру или ноутбуку) до десяти регистраторов одновременно для получения генеральной картины происходящего в режиме реального времени.

Введите число *
Спрашивает: Роман:

Здравствуйте Антон подскажите пожалуйста какой код тнвэд у этого аппарата Многоканальный логгер данных (регистратор) Graphtec GL220 Midi Logger С уважением Роман
