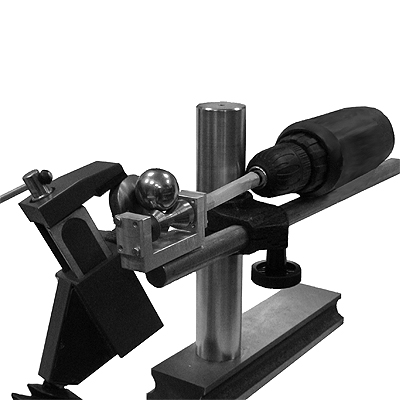

Толщиномер шарового истирания Константа-Ш1

  • Толщиномер Константа-Ш1

    /images/all/3/1343/big/img_5.jpg

    jijijij

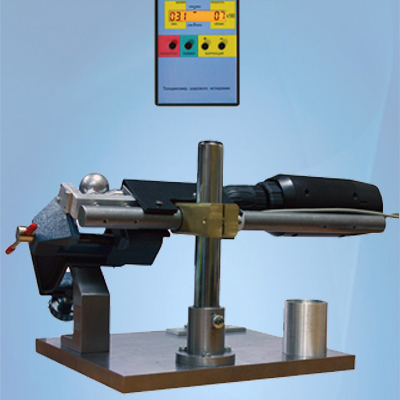

    Толщиномер шарового истирания Константа-Ш1
  • Толщиномер шарового истирания Константа-Ш1

    /images/all/3/1343/big/img_14.jpg

    Толщиномер шарового истирания Константа-Ш1

    Толщиномер шарового истирания Константа-Ш1
  • Толщиномер Константа-Ш1

    /images/all/3/1343/big/img_16.jpg

    1

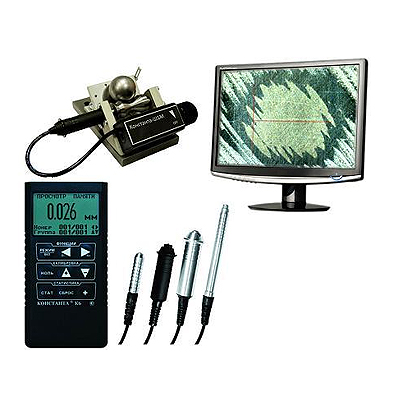

    Толщиномер Константа-Ш1

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Константа


Страна производитель: Россия Россия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.Толщиномер покрытий МТ-2007М

Толщиномер шарового истирания Константа-Ш1

Тип оборудования: толщиномер покрытий
Производитель: Россия
Серия: Константа
Модель: Константа Ш1
Описание: прибор для измерения толщины различных покрытий

Стандарты на Толщиномер шарового истирания Константа Ш1:

- Стандарт DIN EN 1071-2

Гарантия на многофункциональный толщиномер Константа Ш1: 24 месяца.

Назначение толщиномера шарового истирания Константа-Ш1

Толщиномер шарового истирания Константа-Ш1 предназначен для измерения толщины тонких твердых покрытий на любых основаниях.

Отличительные особенности толщиномер покрытий Константа Ш1

  • Возможность определения толщины каждого из слоев многослойного покрытия.
  • Возможность определения толщины покрытий на плоских, цилиндрических и сферических поверхностях.
  • Минимальная зона контроля - диаметром не более 2-5 мм (в зависимости от диаметра шара).
  • Возможность использования как в лабораторных, так и в цеховых условиях.
  • Простота и надежность конструкции.

Краткие технические характеристики толщиномера константа Ш1

  • Определение толщины покрытия Т от 1 мкм до 150 мкм.
  • Абсолютная погрешность измерения не более ±((0,01...0,05)T+0,2) мкм.
  • Частота вращения приводного вала 100-1000 об/мин.
  • Задаваемое время контроля от 10 сек до 99 мин.
  • Алмазная абразивная суспензия с размером частиц от 0,5 до 10 мкм.
  • Измерительный микроскоп с увеличением не менее 20х.

Принцип измерения толщиномера шарового истирания Константа-Ш1

Измерение основано на определении геометрических размеров сферы ("сферического шлифа"), образованной при абразивном истирании покрытия и, частично, образца стальным вращающимся шариком при добавлении в зону контакта абразивной суспензии.

С достаточной точностью толщина слоя покрытия t в мм определяется по формуле:

t = (Dк2-Dл2)/4D или t = X*Y/D

где D - диаметр истирающего шара, мм;
Dк - диаметр кратера истирания, мм;
Dл - диаметр лунки в покрытии, мм;
X,Y - размеры зон истирания в соответствии со схемой, мм.

Комплект поставки толщиномера шарового истирания покрытий Константа Ш1

Толщиномер шарового истирания «Константа-Ш1», истирающие шары диаметром 10, 20, 30 мм (по 1 шт.), руководство по эксплуатации, упаковка.

Дополнительные принадлежности для толщиномера Константа Ш1

  • Истирающие шары.
  • Измерительный микроскоп МПБ-3М (30х, 50х) или МИККО (20х).
  • Алмазная абразивная суспензия с диаметром частиц от 0,5 до 10 мкм.
  • Устройство для закрепления и позиционирования образцов.
  • Аккумулятор с зарядным устройством для обеспечения автономной работы прибора.
