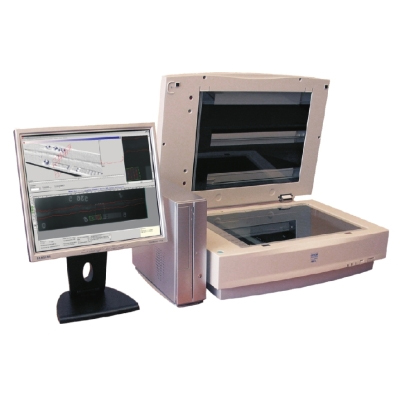

Тип оборудования: аппаратно-программный комплекс МАРС для автоматизированной расшифровки радиографических снимков
Производитель АПК МАРС: Россия
Серия: MAPC
Модель: АПК МАРС

Оборудование сертифицировано и имеет следующие разрешительные документы:

• разрешение на применение №РРС 00-29543 от 23.05.2008г., выданное Федеральной службой по экологическому, технологическому и атомному надзору;
• сертификат об утверждении типа средств измерений RU.C.27.022.А № 39600 от 01.04.2010г.

Гарантийный срок: 12 месяцев

Описание: комплекс для обработки и расшифровки рентгенографических снимков.

Назначение АПК МАРС

Оборудование предназначено для автоматизированной расшифровки и обработки радиографических снимков, получаемых путем радиационного метода, позволяющего производить контроль без разрушения сварных соединений.

Рентгеновский комплекс разработан для автоматизации процесса расшифровки снимков. Он позволяет исключить влияние человеческого фактора на оценку параметров снимка и дефектов. Оборудование предоставляет достоверные данные о качестве снимка и сварных соединений, повышает скорость обработки благодаря совмещению нескольких измерительных приборов, применяемых в процессе визуальной расшифровки (негатоскопа, денситометра, лупы, линейки, шаблона дефектоскописта и др.).

Использование автоматизированной расшифровки снимков обязательно, что указано в Правилах безопасности систем газораспределения и газопотребления ПБ-12-529-03. Пункт 3.2.27 гласит, что контроль радиографических снимков сварных соединений стальных деталей следует производить на комплексе автоматизированной расшифровки в объеме 20%.

Версии

АПК МАРС 1.2 (базовая версия). Обеспечивает оценку качества снимков и сварных соединений, расшифровку снимков, состояние которых соответствует требованиям НТД, позволяет выполнять распечатку протоколов. Для создания протоколов автоматически подбираются только те стыки, которые допущены к расшифровке. Если снимки не допущены, указываются причины несоответствия со ссылкой на норматив.

АПК МАРС 1.2 – ЭКСПЕРТ. Позволяет оценивать качество сварных соединений и снимков без ограничений с последующей выдачей заключения, где перечислены несоответствия требованиям норматива, причины их появления и рекомендации для устранения. Может использоваться вместе с MAPC в целях расшифровки несоответствующих снимков без дополнительного сканирования.

АПК МАРС 1.2 – УЧЕБНАЯ. С ее помощью специалисты сварочного производства и дефектоскописты обучаются визуальной расшифровке с последующим прохождением аттестации в виде теста. Устройство, основываясь на эталонной базе, содержащей примеры визуальной расшифровки, генерирует индивидуальные задания. АПК МАРС позволяет сравнивать результаты выполненных заданий с эталонными автоматически. Версия разработана вместе со специалистами СПбГУПС.

Функции

• ввод снимков в компьютер производится с помощью сканера;
• по снимкам, которые относятся к одному стыку, определяется периметр сварного соединения и соответствие количества экспозиций ГОСТу;
• оценивается взаимное положение шва и эталонов;
• с точностью 0,1 мм анализируется чувствительность контроля исследуемых снимков;
• с точностью 0,1 Б вычисляется оптическая плотность изображения сварного шва и эталонов;
• определяется допуск к расшифровке снимков согласно ГОСТ 7512-82;
• обнаруживаются дефекты, их классификация и местоположение;
• с точностью 0,1 мм измеряются геометрические размеры повреждений;
• производится оценка соответствия сварного шва требованиям нормативов;
• по итогам расшифровки создается протокол и сохраняется вместе со снимками;
• помимо расшифровки оборудование обеспечивает определение на снимках размеров объектов и расстояния между ними с точностью 0,1 мм, вычисление оптической плотности в заданной точке (точность 0,1 Б), измерение относительной высоты точки над уровнем металла с точностью 0,1 мм;
• отслеживается динамика развития повреждений сварного шва в процессе эксплуатации трубопровода при архивации снимка без потери данных на дешевых долговечных носителях;
• просматривается 3D-изображение снимка для определения, насколько уменьшилась толщина металла.

Оборудование для АПК МАРС

Производительность комплекса зависит от используемого ПК, а скорость ввода снимков и верхний предел оптической плотности – от сканера. На основе этого рекомендуется следующая конфигурация техники.

КОМПЬЮТЕР

• процессор фирмы AMD AthlonXP, тактовая частота которого 3000 МГц;
• жесткий диск Seagate/Samsung объемом 80 Гб;
• материнская плата MSI/Asus/Abit nForce2;
• ЭЛТ монитор 15" или ЖК монитор 17";
• память - Kingston 512 Мб DDR;
• CD-RW, клавиатура, мышь;
• операционная система Microsoft WINDOWS XP/NT/2000;
• программное обеспечение MS Office 2000/ХР.

СКАНЕР

• максимальная оптическая плотность не меньше 3,3D;
• twain-совместимость;
• полноформатный слайд модуль, у которого размеры области сканирования достаточны для размещения снимков, подлежащих обработке;
• возможность сканирования в черно-белые 14/16-битные изображения, разрешение которых 300 dpi.

Внимание! Модель сканера необходимо согласовать с поставщиком АПК МАРС.

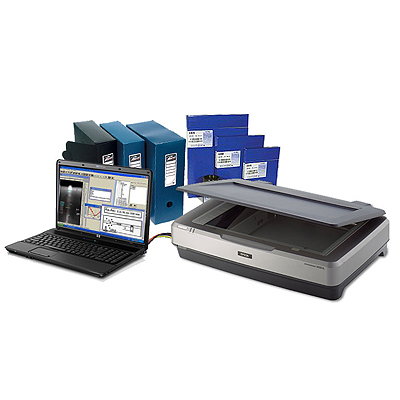

В качестве базовой модели сканера может использоваться Epson Expression 10000 XL.

ПРИНТЕР

Струйный цветной или лазерный монохромный.
