Вихретоковый дефектоскоп ВД-90НП

Вихретоковый дефектоскоп ВД-90НПДефектоскоп вихретоковый ВД-90НПДефектоскоп ВД-90НП

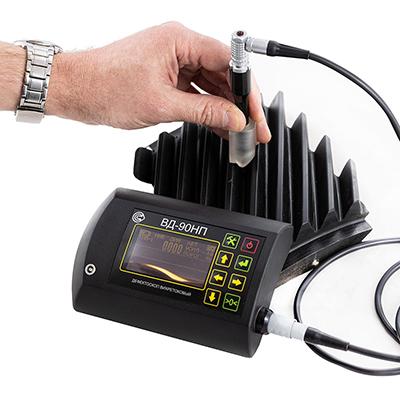

  • Вихретоковый дефектоскоп ВД-90НП

    /images/all/3/1607/big/img_5.jpg

    jijijij

    Вихретоковый дефектоскоп ВД-90НП

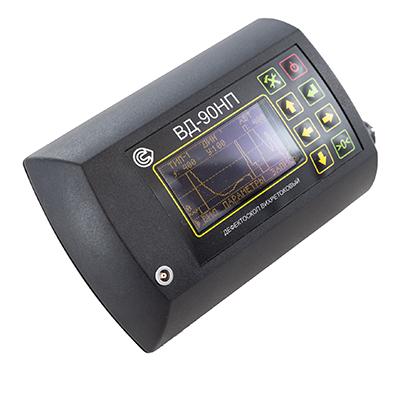

  • Дефектоскоп вихретоковый ВД-90НП

    /images/all/3/1607/big/img_14.jpg

    Дефектоскоп вихретоковый ВД-90НП

    Дефектоскоп вихретоковый ВД-90НП

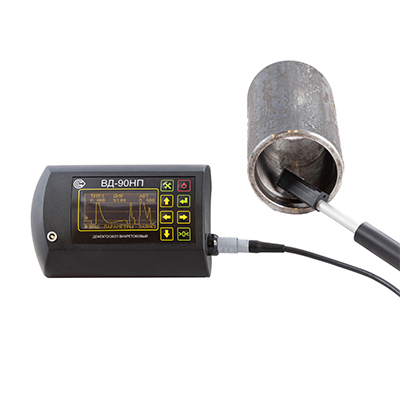

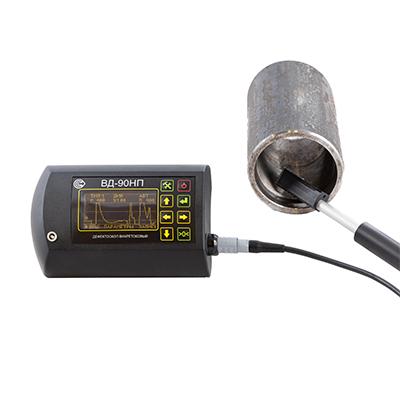

  • Дефектоскоп ВД-90НП

    /images/all/3/1607/big/img_16.jpg

    1

    Дефектоскоп ВД-90НП

ЦЕНА: от 295 000 руб.
Модификации:

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
НИИИН МНПО Спектр


Страна производитель: Россия Россия
Артикул: ВД-90НП
Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Менеджер по направлению НИИИН МНПО Спектр
Здравствуйте! Меня зовут Устянский Вадим.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 138

E-mail: vu@geo-ndt.ru

Магнитно-вихретоковый дефектоскоп ВИД-345

Дефектоскоп вихретоковый ВД-90НП



 Дефектоскоп вихретоковый ВД-90НП соответствует:

ГОСТ 24732-81 «Дефектоскопы магнитные и вихретоковые. Общие технические требования»
ГОСТ 24289-80 «Контроль неразрушающий вихретоковый. Термины и определения»



Назначение прибора:



Дефектоскоп ВД-90НП обнаруживает поверхностные и подповерхностные трещины в деталях из ферромагнитных и немагнитных материалов и сплавов. Вихретоковый дефектоскоп предназначен для работы в полевых условиях, в т.ч. и в зимнее время года на магистральных трубопроводах, в цеховых условиях депо и ремонтных заводов РЖД, судостроительных и судоремонтных верфях, авиационной промышленности и других предприятиях машиностроения.



Отличительные особенности дефектоскопа ВД-90НП:



  • Контроль деталей с шероховатостью поверхности до Rz320;
  • Способен выявлять дефекты глубиной от 0,1 мм
  • Угол отклонения преобразователя от нормали к рабочей поверхности до 60º
  • Диапазон рабочей частоты от 100Гц до 2МГц;
  • Максимальный рабочий зазор 10мм;
  • Оснащен модулем беспроводной связи Bluetooth 2.0, который позволяет передавать результаты контроля и осуществлять управление дефектоскопом на расстоянии до 20м;
  • Документирование результатов контроля;
  • Широкий температурный диапазон от -30ºС до +50ºС;
  • Высокая степень пыле- и влаго-защищенности IР54;
  • Небольшие габариты и малая масса позволяют носить дефектоскоп на поясе или на руке.



Порог чувствительности дефекстоскопа на стандартном образце:



Материал образца



Порог чувствительности



При шероховатости поверхности не более

Ra 6,3

Rz 40

Rz 160

Rz 320

Ферромагнитный

Глубина ИД

0,1± 0,02

0,3± 0,03

-

1,0± 0,1

Ширина ИД

0,02...0,04

0,03...0,07

-

0,05...0,15

Немагнитный

Глубина ИД

0,1± 0,02

0,3± 0,03

1± 0,1

-

Ширина ИД

0,02...0,04

0,03...0,07

0,05...0,15

-





Максимальный рабочий зазор между преобразователями и изделием (за счет неметаллических покрытий), при котором обеспечивается отстройка дефектоскопа от данного параметра, не более:



Максимальная толщина непроводящего покрытия, мм

Материал образца

Ферромагнитный

Немагнитный

10

3

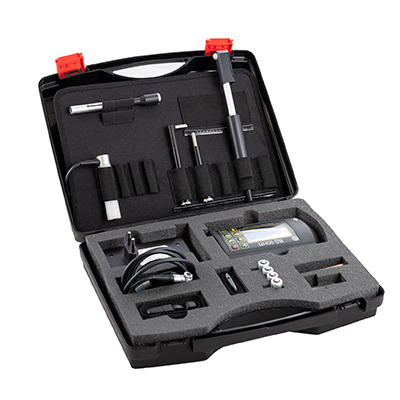

Базовый комплект поставки вихретокового дефектоскопа ВД-90НП:





электронный блок вихретокового дефектоскопа ВД-90НП

   1шт



преобразователь вихретоковый Иа5.125.052 (Тип- 2)

   1шт



кабель преобразователя

   1шт



зарядное устройство с аккумуляторами

   1шт



ремень крепления на руку

   1шт



образец с искусственными дефектами (ОИД) Иа8.896.104

   1шт



образец покрытия (ОП) Иа8.896.035

   1шт



кейс для хранения и переноски

   1шт



комплект документации

   1шт



CD с базовым программным обеспечением (ПО)

   1шт



Дополнительное оборудование и принадлежности к дефектоскопу ВД90НП:



преобразователь вихретоковый*

специализированные преобразователи**

насадки для контроля поверхностей со сложной геометрией*

образец с искусственными дефектами *

образец покрытия*

внешний блок питания

кабель питания

внешний батарейный отсек

чехол для электронного блока

поясной ремень

телефон головной

модуль беспроводной связи Bluetooth

ноутбук с установленным расширенным ПО

карманный ПК с установленным расширенным ПО

беспроводной принтер


*из прилагаемой номенклатуры
** разрабатываются и изготавливаются по требованиям заказчика.



№

Преобразователь

Назначение

1

Иа5.125.051 (Тип- 1)

Контроль изделий из ферромагнитных материалов

Порог чувствительности - 0,3 мм при зазоре до 0,5мм.

2

Иа5.125.052 (Тип- 2)

Контроль изделий из ферромагнитных материалов

Работа по грубым поверхностям.

Порог чувствительности - 1 мм при зазоре до 3 мм.

3

Иа5.125.053 (Тип- 3)

Контроль изделий из немагнитных материалов

  Порог чувствительности - 0,3 мм при зазоре до 0,5мм.

4

Иа5.125.054 (Тип- 4)

Контроль изделий из немагнитных материалов при

Работа по грубым поверхностям.

Порог чувствительности - 1 мм при зазоре до 0.5 мм.

5

Иа5.125.055 (Тип- 5)

Преобразователь с максимальной чувствительностью.

Контроль изделий из ферромагнитных и немагнитных материалов. Порог чувствительности - 0,1 мм.

6

Иа5.125.056 (Тип- 6)

Контроль изделий из ферромагнитных материалов.

Работа по грубым поверхностям.

Порог чувствительности - 3 мм при зазоре до 10 мм.

7

Иа5.125.057 (Тип- Н)

Преобразователь для контроля пазов с чувствительным элементом, расположенным под углом 45º

Контроль изделий из ферромагнитных материалов.

Порог чувствительности - 1 мм при зазоре до 0.5 мм.

8

Иа5.125.058 (Тип- Г)

Преобразователь с чувствительным элементом, расположенным под углом 90º для контроля в труднодоступных местах.

Контроль изделий из ферромагнитных материалов.

Работа по грубым поверхностям.

Порог чувствительности - 1 мм при зазоре до 3 мм.

9

Иа5.125.059 (Тип- П)

Проходной преобразователь для контроля изделий цилиндрической формы. Порог чувствительности  - 1 мм при зазоре до 3мм.

10

Иа5.125.060 (Тип- Г2)

Преобразователь с чувствительным элементом, расположенным под углом 90º для контроля в труднодоступных местах.

Контроль изделий из ферромагнитных материалов.

Порог чувствительности - 0,3 мм при зазоре до 0,5мм.





№

Фиксирующая насадка

Назначение

1

МП-931-90

Насадка для контроля вершины гребня колеса

2

ФН-1

 Насадка для контроля гребня бандажа

3

ФН-2

Насадка для контроля цилиндрических поверхностей, галтелей и проточек валов магистральных нефтяных насосов

4

ФН-3

Насадка для контроля ступицы колеса

5

ФН-4

Насадка для контроля вблизи края изделия

6

ФН-5

Насадка для контроля в углах

7

ФН-6-10

Призма для контроля цилиндрической поверхности R10

8

ФН-6-15

Призма для контроля цилиндрической поверхности R15

9

ФН-6-20

Призма для контроля цилиндрической поверхности R20

10

ФН-6-25

Призма для контроля цилиндрической поверхности R25
Введите число *
Спрашивает: Александр:

При контроле изделий из чугуна, какие возникают трудности при выявлении поверхностных дефектов, исходя из неоднородности структуры чугуна? И как они решаются?
Спрашивает: Илья:

Доброго дня! Прошу прислать в наш адрес прайс цен на дефектоскоп ВД-90НП и комплектующие к нему. Заранее спасибо. С Уважением, менеджер по маркетингу Конин Илья. ЗАО "Спецавто" тел.: (8453) 72-95-93 (8453) 73-26-71 E-mail: specauto_a@engels.san.ru

Отвечает: Кирилл:

Добрый день, Илья! На Вашу почту отправлено коммерческое предложение.
