Трассоискатель RIDGID SeekTech SR-20

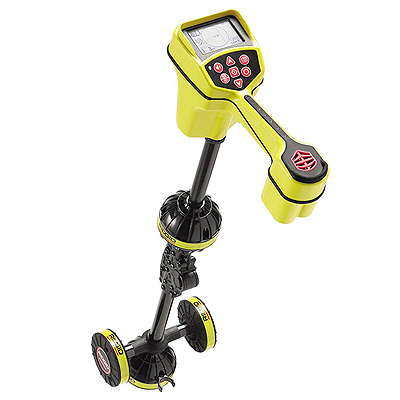

  • Трассоискатель SeekTech SR-20 RIDGID

    /images/all/3/1657/big/img_5.jpg

    jijijij

    Трассоискатель RIDGID SeekTech SR-20

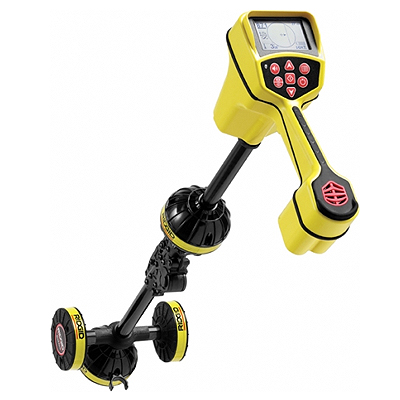

  • Ridgid SeekTech SR-20

    /images/all/3/1657/big/img_14.jpg

    Ridgid SeekTech SR-20

    Ridgid SeekTech SR-20

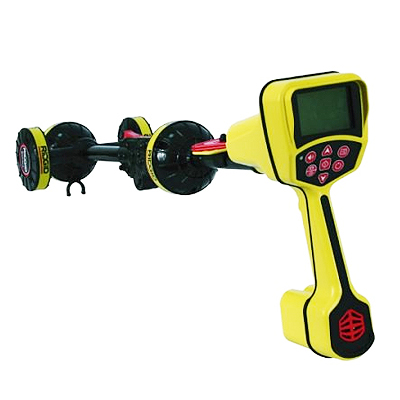

  • Трассоискатель RIDGID Seektech SR-20

    /images/all/3/1657/big/img_16.jpg

    1

    Трассоискатель RIDGID Seektech SR-20

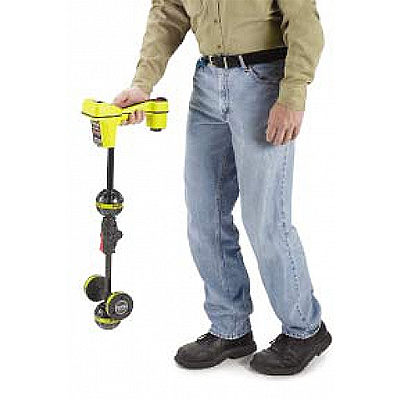

  • Трассоискатель RIDGID SR 20

    /images/all/3/1657/big/img_18.jpg

    1

    Трассоискатель RIDGID SR 20
Хит!

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
RIDGID


Страна производитель: США США
Артикул: 21943
Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Трассоискатель RIDGID SEEKTECH SR-20



Тип оборудования: кабелеискатель, трассоискатель? трассопоисковый комплект

Производитель трассоискателей: RIDGE TOOL, США

Серия: RIDGID

Модель: RIDGID SeekTech SR 20



Описание: прибор для поиска кабелей, коммуникаций, металлических и неметаллических трубопроводов



Гарантия на трассоискатель RIDGID SR 20: 12 месяцев.



Назначение прибора:



Трассоискатель RIDGID SeekTech SR 20 предназначен для поиска подземных коммуникаций.



Принцип действия оборудования:



В трассоискателе SR-20 реализован уникальный метод кругового наведения на протяжённый объект, расположенный под землёй. Данная технология позволяет отображать на экране прибора не простые стрелки-указатели, а наглядную схему расположения коммуникаций относительно оси прибора. Такая технология называется «система картографического отображения». Благодаря этому больше не нужно ходить зигзагами по исследуемой территории, теперь оператору необходимо выбрать тип нужной коммуникации, а прибор сам её найдёт, изобразив на дисплее, независимо от ориентации пользователя относительно подземной трассы.



Области применения трассоискателя RIDGID SeekTech SR 20:



Измерение глубины залегания, бесконтактное определение значения наведённого тока и силы электромагнитного поля, идущего от коммуникации, усиление и ослабление силы принимаемого сигнала проводятся трассоискателем автоматически и отображаются на дисплее в режиме реального времени, избавляя пользователя от лишних манипуляций с прибором. Такой наглядный подход к поиску коммуникаций позволяет работать даже неопытному пользователю без предварительного обучения.



Глубина магистрали, отображается постоянно. Целевая линия показывает местоположение и направление коммуникации. Сигнал приближения: максимален на минимальном расстоянии от цели. Направляющие стрелки Влево/Вправо, указывают оператору направление движения к коммуникации.



Особенности трассоискателя SeekTech SR20:



  • Новая передовая технология представления поисковой информации
  • Яркий и оригинальный дизайн
  • Корпус приёмника сделан из прочного и легкого пластика
  • Для удобной транспортировки антенна приёмника легко складывается
  • Самое большое количество поисковых антенн, дающих точное местоположение всех коммуникаций вблизи прибора
  • Простой и быстрый поиск
  • Одновременное использование всех поисковых режимов
  • Графическое наведение на коммуникацию
  • Возможность раздельного поиска газопровода и силового кабеля
  • Поиск телефонного кабеля без использования генератора
  • Цифровое измерение глубины залегания коммуникаций
  • Пользователь может запрограммировать любую требуемую частоту до 35 кГц!
  • Три частоты для пассивного поиска
  • Отображение на дисплее в реальном времени значений глубины и силы наведённого тока
  • Отображение на дисплее в условных единицах силы электромагнитного поля от проводника для более простого поиска
  • Отображение на дисплее угла, на который необходимо повернуть прибор, чтобы попасть точно на коммуникацию
  • Возможность поиска неметаллических коммуникаций по сигналу от зондов систем видеодиагностики и миниатюрных сигнальных датчиков
  • Возможность подачи сигнала в силовой кабель без его отключения, с помощью индукционных клещей



Трассопоисковый приёмник Seektech SR 20 от компании RIDGID на сегодняшний день представляет собой самое совершенное устройство поиска скрытых систем водоснабжения и других коммуникаций. Основной его особенностью можно считать применение уникального метода кругового наведения на различные протяжные объекты, которые располагаются под землей. Как результата применения этой технологии на специальном мониторе отображаются не простые стрелки, которые указывают направление, а полная схема обследуемой области. Благодаря этой так называемой «системе картографического отображения» достигается большая продуктивность поиска и пропадает надобность постоянного нахождения дальнейшего расположения искомого объекта.



SR-20 позволяет оператору в считанные секунды установить и включить устройство, выбрать требуемые параметры поиска и трассоискатель самостоятельно отобразит все нужные коммуникации. Благодаря применению высокотехнологических элементов прибор самостоятельно в режиме реального времени отображает на мониторе следующую информацию:

  • Глубина залегания
  • Сила тока и электромагнитного поля коммуникации
  • Ослабления или же усиления принимаемого сигнала



Важным моментом можно считать то, что работать с трассоискателем SR-20 может даже неопытный пользователь, который не имеет специальных познаний в данной сфере.



Вся работа трассоискателя базируется на применении специальных антенн. Именно применение сферических антенн позволило вывести процесс поиска на совершенно новый уровень. Передовые технологии позволяют SR-20, находясь в пассивном режиме, проводить поисковые работы всех коммуникаций которые имеют электромагнитный сигнал. К ним можно отнести:

  • Телефонный кабель
  • Силовой кабель
  • Трубопровод с катодной защитой.



Кроме того существует специальный широкополосный режим. Он позволяет одновременно показывать все элементы, которые присутствуют в обследуемой области, а также определять их типы. При пересечении этих видов коммуникаций на дисплее отобразится соответственная информация.



Для проведения процедуры поиска коммуникаций, которые не имеют электромагнитного сигнала принято использовать специальные генераторы. К примеру, подсоединив генератор ST 510 мощностью 10 Ватт к обесточенному кабелю, канализации или трубопроводу у оператора появляется возможность нормально работать с трассоискателем на расстоянии 2 км от места подключения.



Иногда встречаются случаи, что нет прямого доступа к коммуникации, а задача состоит в диагностике трасс, которые лежат на глубине менее 2 м и будет проводиться процедура поиска на длинные расстояния, то целесообразно использовать генератор ST-33Q. Благодаря наличию специального программного обеспечения ST-33Q и SR-20 имеют возможность настраиваться на поисковые частоты в диапазоне 1-33 КГц. Следует отметить, что данная процедура не требует проведения перепрошивки устройств.



Трассоискатель SR-20 может активно применяться для обследования коммуникаций, по которым течет вода и к ним имеется непосредственный доступ. Эта процедура происходит при использовании специального зонда, который помещается в трубу и плывет за течением. В это время при помощи трассоискателя происходит отслеживание его движения с поверхности. Следует отметить, что SR-20 также имеет возможность проводить обследование коммуникаций при помощи систем видеодиагностики внутреннего состояния SeeSnake.



Технические характеристики трассоискателя SeekTech SR-20:



Стандартные частоты:
- Зонд
- Активное обнаружение коммуникации
- Пассивное обнаружение линии электропередачи переменного тока:
  • Линия электропередачи
  • Радио
-
16 Гц, 512 Гц, 640 Гц, 16 кГц, 33 кГц
128 Гц, 1 кГц, 8 кГц и 33 кГц
-
50 / 60 Гц
4 - 15 кГц и 15 - 36 кГц
Интенсивность сигнала Нелинейная зависимость.
2000 в 10x больше, чем 1000,
3000 в 10x больше, чем 2000 и т.д.
Номинальное напряжение, питание 6 В, 550 мА
Источник электропитания 4 батареи "C"-типа; 1,5 В; щелочные
(ANSI/NEDA 14A, IEC LR14) или
аккумуляторы 1,2 В; NiMH
Рабочая среда:
- Температура
- Влажность
-
от -20°C до +50°C
от 5% до 95% относительной влажности
Температура хранения от -20°C до +60°C
Размеры (Длина х Ширина х Высота) 28,4 х 10,9 х 79,0 см
Вес без батарей 1,5 кг
Вес с батареями 1,8 кг



Стандартный комплект поставки трассопоискового устройства:



  • Трассоискатель SeekTech SR-20
  • Маркеры и держатель стойки
  • 4 элемента питания "С"-типа (щелочные)
  • Пластиковый кейс для переноски
  • Видеодиск для обучения (DVD)
  • Руководство оператора



Принадлежности для трассоискателя RIDGID SeekTech SR 20:



Артикул

Наименование

21948

Генератор сигналов SeekTech ST-305 (5 Вт)

15003

Генератор cигналов NaviTrack (10 Вт)

21953

Генератор сигналов SeekTech ST-510 (10 Вт)

26563

Генератор сигналов SeekTech ST-33Q (10 Вт)

16728

Дистанционный зонд NaviTrack

19793

Плавающий зонд NaviTrack (комплект 2 шт.)

20973

Индукционные клещи SeekTech

20503

Индукционные клещи NaviTrack

12543

Дополнительные маркеры зонда

22173

Пластиковый кейс для переноски трассоискателя SeekTech SR-20



*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по трассоискателям и кабелеискателям можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем приборы для поиска кабелей и трасс по всей России курьерскими службами и транспортными компаниями.



Трассопоисковое оборудование RIDGID - это профессиональные диагностические приборы, которые осуществляют измерения электромагнитных полей, излучаемых объектами, расположенными под землей. Профессиональный трассоискатель RIDGID используется при поиске подземный коммуникаций, таких как трубопроводы или кабели.

Введите число *
Григорий: Недавно в компании обновили ряд инструментов и закупили трассоискатели RIDGID. Так что тестировал новинку в нашей компании. Сначала было непривычно и хотелось вернуть старые инструменты которыми работал уже не один год. Но стоило немного разобраться, чтобы понять как это удобно и просто. Да и функционал гораздо шире, по сравнению со старыми инструментами. В итоге, трассоискатель качественный, с широким функционалом, отлично находит все подземные коммуникации.
Спрашивает: Александр:

Добрый день. Подскажите как осуществляется поиск трассы водопровода выполненного пластиковой трубой?


Введите число *
