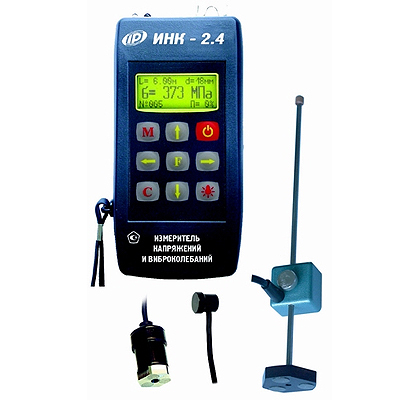

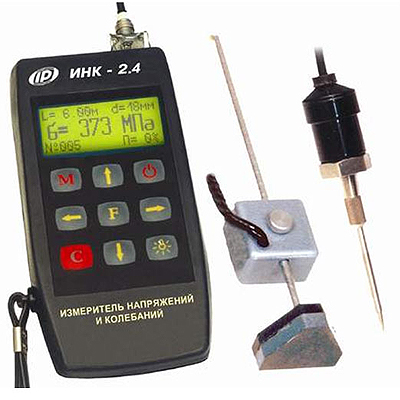

Тип оборудования: измеритель напряжений в арматуре
Производитель: Россия
Серия: ИНК-2.4
Модели: ИНК-2.4Н, ИНК-2.4К
Описание: прибор для измерения напряжений и виброколебаний в арматуре
Гарантия на измеритель напряжений в арматуре ИНК-2.4: 12 месяцев.
Сертификаты:
-

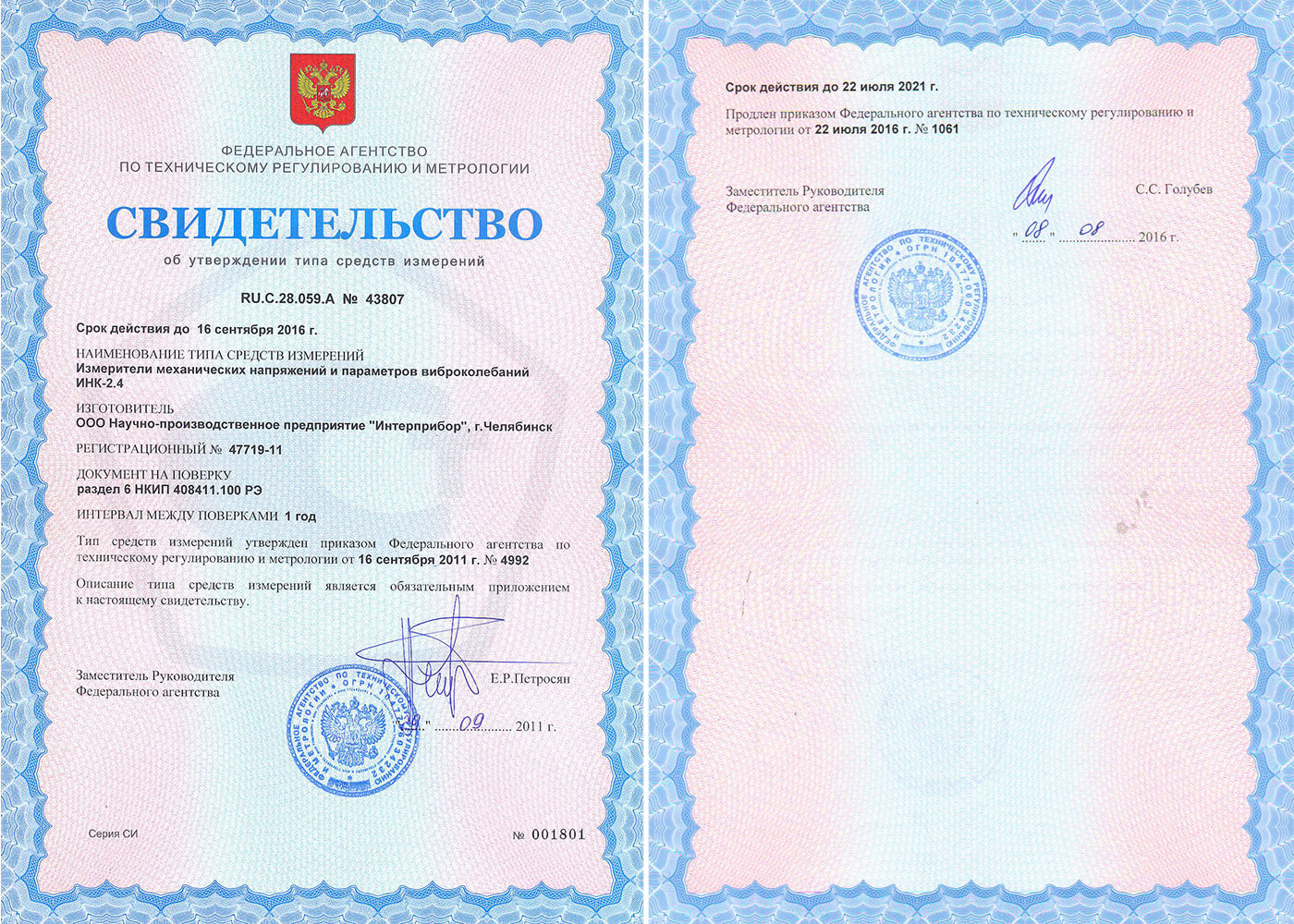

Сертификат об утверждении типа Ru.C.28.059.A №43807 Внесен в Госреестр средств измерений РФ под №47719-11.
-
Внесен в Госреестры СИ Украины, Белоруссии, Казахстана.
Назначение прибора:
Измеритель напряжений в арматуре ИНК-2.4 предназначен для:
- Оперативного технологического контроля предварительных напряжений в стержневой, проволочной и канатной арматуре частотным методом по ГОСТ 22362
- Измерения параметров вибрации виброустановок, применяемых для уплотнения бетонных смесей в производстве железобетонных изделий (ИНК-2.4К)
- Измерения напряжений в канатах, растяжках и т.п. - при условии жесткой фиксации измерительной базы по ГОСТ 22362 и соответствующей градуировки прибора
Преимущества измерителя напряжений в арматуре ИНК-2.4:
- Высокие точность и помехоустойчивость измерительного тракта
- Запатентованные дифференциальный датчик и метод обработки сигналов, позволяющие проводить измерения при высоких уровнях ударных, вибрационных и электромагнитных помех
- Стабильная фиксация датчика относительно арматурного стержня, исключающая воздействие помех от оператора
- Два вида датчиков частоты с надежной фиксацией:
– малогабаритный дифференциальный датчик ДН-1 - с магнитным креплением на поддоне форм и с регулировкой положения чувствительного элемента относительно арматуры
– миниатюрный интегральный датчик ДН-2 (массой 5 г.), с магнитным креплением на арматуре (опция)
- Выпускается три модификации прибора
- Двойное назначение прибора: контроль натяжения арматуры + диагностика виброплощадок (опция, модификация ИНК-2.4К)
Основные функции измерителя:
- Установка исходных данных: длины, диаметра и класса арматуры, проектного значения напряжения
- Автоматическая выборка сигналов колебаний арматуры с системным подавлением помех, фильтрацией и многофакторной статистической обработкой
- Вычисление фактического напряжения в арматуре, его отклонения от проектного значения, величины поправки на длину стержня и его удлинения (в режиме измерения напряжений)
- Измерение среднеквадратического значения виброскорости, амплитуды и частоты колебаний виброустановок (ИНК-2.4К, режим виброметра)
- Архивация 1200 результатов и условий измерений
- Отображение информации (результаты, параметры, объект, меню, архив, дата и время) на графическом дисплее с подсветкой
- Русский и английский язык меню и текстовых сообщений
- USB интерфейс
Варианты изготовления измерителей ИНК-2.4:
Версии ИНК-2.4Н:
- 1 - полная версия
- 2 - упрощенная версия (без фиксации даты и времени измерений, связи с ПК)
Модификации:
- ИНК-2.4Н - измеритель напряжений в арматуре

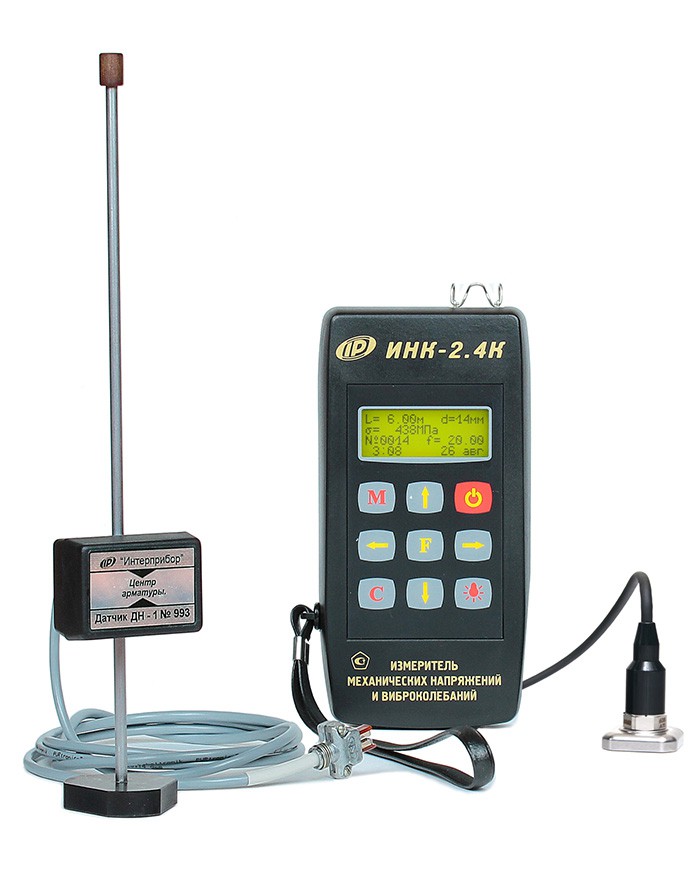

- ИНК-2.4К - комбинированный измеритель напряжений и вибраций
Технические характеристики измерителя ИНК-2.4:
| Диапазоны измерений напряжений, МПа |
50...2000 |
| Диапазон длин / диаметров арматуры |
3...28* м / 3...36* мм |
| Диапазон измерения частот, Гц |
5...100 / 5...500** |
| Диапазон измерения амплитуд, мм |
0,02...5** |
| Диапазон измерения виброскорости, мм/с |
0,1...200** |
| Пределы погрешности измерения, %: |
|
| - напряжений |
±4 |
| - амплитуды и виброскорости |
±6** |
| - частоты |
±0,2 |
| Габаритные размеры, мм: |
|
| - электронного блока |
147x72x27 |
| - датчика индуктивного для измерения напряжений |
170x40x40 |
| - вибродатчика (для ИНК-2.4К) |
Ø30x37** |
| Масса, кг: |
|
| - электронного блока |
0,17 |
| - датчика индуктивного для измерения напряжений |
0,16 |
| - вибродатчика (для ИНК-2.4К) |
0,15** |
* - для ИНК-2.4К в режиме виброметра
Комплект поставки ИКН-2.4:
- Блок электронный с чехлом; для заказа доступно несколько вариантов:
- ИНК-2.4Н, версия 1 - измеритель напряжений в арматуре, полная версия: есть фиксация в памяти результатов времени и даты, есть связь с ПК
- ИНК-2.4Н, версия 2 - измеритель напряжений в арматуре, упрощенная версия: нет фиксации в памяти результатов времени и даты, без связи с ПК
- ИНК-2.4К - комбинированный измеритель напряжений и виброметр (измерение виброскорости, виброперемещения и частоты), только полная версия: есть фиксация в памяти результатов времени и даты, есть связь с ПК
- Датчик напряжений на магнитной платформе (ДН-1)
- Датчик виброускорения ВД-608А11 (только для ИНК-2.4К)
- Магнит крепежный для датчика виброускорения (только для ИНК-2.4К)
- Аккумуляторы АА (2 шт.), зарядное устройство
- Программа связи с ПК, кабель USB (кроме ИНК-2.4Н, версия 2)
- Руководство по эксплуатации
- Сумка
- Сведения о поверке в электронном виде на портале fgis.gost.ru
Дополнительные принадлежности к измерителю напряжений в арматуре ИНК-2.4:
- Датчик напряжений с магнитным креплением на арматуру ДН-2
*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по измерителям силы натяжения арматуры можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
Доставляем приборы для контроля бетона и арматуры по всей России курьерскими службами и транспортными компаниями.
