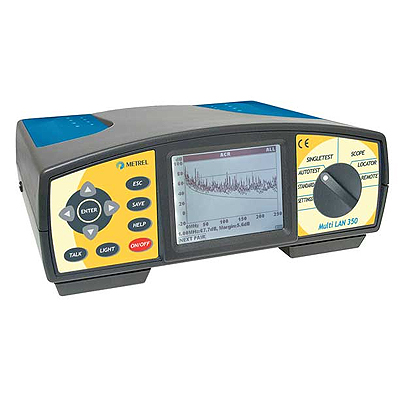

Анализатор кабельных сетей Metrel MI 2016 Multi LAN 350

Тип оборудования: Анализатор кабельных сетей, кабельный анализатор

Производитель:METRELd.d., Словения
Серия:MI Multi LAN
Модели: Metrel MI 2016 Multi LAN 350

Описание: Прибор для диагностики кабельных сетей и линий

Сертификаты на анализатор кабельных сетей MI 2016:

Сертификат о внесении в Государственный реестр средств измерений РФ №39793
Сертификат соответствия ГОСТ Р 52319-2005, ГОСТ Р 51522-99

Гарантия на анализатор кабельных сетей Metrel MI 2016 Multi LAN 350: 3 года.

Анализатор кабельных сетей Metrel MI 2016

Назначение кабельного анализатора MI 2016 Multi LAN 350:

Metrel MI 2016 Multi LAN 350 - прибор, созданный с учётом потребностей специалистов, занимающихся прокладкой и обслуживанием кабельных сетей. Анализатор кабельных сетей Metrel MI 2016 оснащён технологией проведения автоматических тестов, встроенными базами стандартов тестирования и типов кабелей, режимами работы, позволяющими точно определять место повреждения и идентифицировать розетки. Всё перечисленное позволяет с успехом использовать прибор Multi LAN 350 для сертификации локальных сетей до категории 6 (класс Е) включительно. Внутренняя память и программное обеспечение, поставляемое с кабельным анализатором, дает пользователю возможность сохранять и обрабатывать результаты измерений.

Функции анализатора кабельных сетей Metrel MI 2016 Multi LAN 350:

Проведение единичных измерений:
Тестирование правильности разводки.
Измерение длины кабеля и скорости распространения сигнала.
Измерение задержки распространения сигнала.
Измерение разности задержки распространения сигнала каждой из пар.
Измерение волнового сопротивления.
Измерение сопротивления петли постоянному току.
Измерение переходного затухания и «суммарного» переходного затухания.
Измерение потерь переходного затухания и потерь «суммарного» переходного затухания.
Измерение возвратных потерь.
Измерение затухания.
Функция динамического рефлектометра для определения места повреждения и обнаружения перекрёстных помех, с подфункцией NEXT, позволяющей проводить тестирование без разделки второго конца кабеля.
Автотест с заданными измеряемыми параметрами, стандартом тестирования и типом кабеля.
Функция трассировки кабеля.
Функция проверки установления голосового соединения по медному кабелю.
Идентификация кабельных линий.

Отличительные особенности анализатора кабельных сетей Metrel MI 2016 Multi LAN 350:

Тестирование кабелей UTP, STP, ScTP и FTP типов. Тестирование по моделям постоянной линии и канала.
Возможность тестирования оптоволоконных систем при использовании совместимого оборудования, например оптоволоконного тестера MI5100.
Время выполнения автотеста для категории 6 - 55 секунд.
Внутренняя память, позволяет сохранить до 500 результатов автотестирования медных или оптоволоконных кабелей.
Создание с помощью ПО LANLink протоколов различной степени детализации; возможность графического представления результатов тестирования.
RS232- и USB- интерфейсы для связи с ПК.
Масса 2 кг.
Размеры 265х110х185мм.

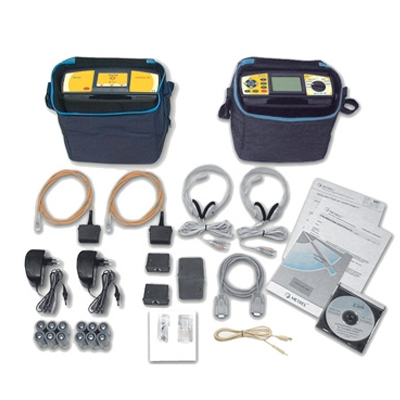

Cтандартный комплект анализатора кабельных сетей Metrel MI 2016 Multi LAN 350:

Прибор MultiLAN 350
Удаленный модуль MultiLAN 350 RU
Адаптер для подключения кабеля, 2 шт
Адаптер для подключения к розеткам и патч-панелям, 2 шт.
Сумка для транспортировки, 2 шт.
Программное обеспечение LANlink для ПК
Интерфейсный кабель RS 232 для подключения к ПК
Кабель USB
Руководство пользователя
Набор идентификаторов (заглушек) I (#1-#4)
Калибровочный модуль
Адаптер электропитания, 2 шт.
Гарнитуры для осуществления голосовой связи по кабелю, 2 шт.
Комплект аккумуляторных NiMH батарей, 12 шт.

Комплект поставки MI 2016 PS:

Прибор Multi LAN 350, 2 шт.
Адаптер Постоянной Линии (Permanent Link Adapter), 2 шт.
Адаптер Канала (Channel Link Adapter), 2 шт.
Сумка для переноски, 2 шт.
Программное обеспечение LANlink Plus для ПК
Интерфейсный кабель RS 232 и кабель USB для подключения к ПК
Набор идентификаторов (#1 ... #4)
Калибровочный модуль
Адаптер питания, 2 шт.
Гарнитуры для осуществления голосовой связи, 2 шт.
Комплект аккумуляторных NiMH батарей, 12 шт.
Инструкция по эксплуатации
Свидетельство о калибровке

Основные метрологические характеристики анализатора кабельного многофункционального прибора MI2016
Функция /характеристика		Диапазон измерений	Разрешение	Предел допускаемой основной абсолютной погрешности измерения	примечание
1		2	3	4	5
Длина кабеля		от 0,0 до 99,9 м	0,1 м	±(0,03хR_изм + 5 ед. мл. р.)	Примечание ¹⁾
Длина кабеля		от 100 до 300 м	0,1 м	±0,04	Примечание ¹⁾
Задержка на распространение сигнала		от 0 до 500 нс	1 нс	±(0, 03хR_изм + 5 ед. мл. р.)
Задержка на распространение сигнала		от 501 до 4000 нс	1 нс	±0,03
Время запаздывания		от 0 до 500 нс	1 нс	±0,1
Волновое сопротивление		от 35 до 180 Ом	1 Ом	±(0,1хR_изм + 3 ед. мл. р.)
Сопротивление петли по постоянному току		от 0 до 199,9 Ом	1 Ом	±(0,1хR_изм + 5 ед. мл. р.)
Затухание	Постоянная линия	от 1 до 250 МГц	1 МГц	< >	f =100 МГц
	Постоянная линия	(от 0 до 60 дБ)	(0,1 дБ)	< >	f =250 МГц
	Канал			< >	f =100 МГц
	Канал			< >	f =250 МГц
Переходное затухание (NEXT, Remote NEXT)	Постоянная линия	от 1 до 350 МГц	0,15 МГц	< >	f =100 МГц
	Постоянная линия	(от 0 до 90 дБ)	(0,1 дБ)	< >	f =250 МГц
	Канал			< >	f =100 МГц
	Канал			< >	f =250 МГц
«Суммарное» переходное затухание (PSNEXT, Remote PSNEXT)	Постоянная линия	от 1 до 350 МГц	0,15 МГц	< >	f =100 МГц
	Постоянная линия	(от 0 до 90 дБ)	(0,1 дБ)	< >	f =250 МГц
	Канал			< >	f =100 МГц
	Канал			< >	f =250 МГц
Потери переходного затухания (ELFEXT Remote ELFEXT)	Постоянная линия	от 1 до 350 МГц	0,15 МГц	< >	f =100 МГц
	Постоянная линия	(от 0 до 90 дБ)	(0,1 дБ)	< >	f =250 МГц
	Канал			< >	f =100 МГц
	Канал			< >	f =250 МГц
«Суммарные» потери переходного затухания (PSELFEXT)	Постоянная линия	от 1 до 350 МГц	0,15 МГц	< >	f =100 МГц
	Постоянная линия	(от 0 до 70 дБ)	(0,1 дБ)	< >	f =250 МГц
	Канал			< >	f =100 МГц
	Канал			< >	f =250 МГц
Возвратные потери (Return Loss. Remote Return Loss)	Постоянная линия	от 1 до 350 МГц	0,15 МГц	< >	f =100 МГц
	Постоянная линия	(от 0 до 40 дБ)	(0,1 дБ)	< >	f =250 МГц
	Канал			< >	f =100 МГц
	Канал			< >	f =250 МГц
Длительность импульса функции динамического рефлектометра		от 0 до 10 м	0,1 м/нс	±(0,03хU_изм + 5 ед. мл. р.)	Примечание²⁾
		от 0 до 200		±0,05
		от 0 до 400		±0,05
Измерение перекрестных наводок		от 0 до 10 м	0,1 м/нс	±(0,03хU_изм + 5 ед. мл. р.)	Примечание²⁾
Измерение перекрестных наводок		от 0 до 200	2 м/нс	±0,05	Примечание²⁾
Примечание : R_изм - измеренное значение сопротивления;
U_изм- измеренное значение напряжения;
F_изм - измеренное значение частоты, при U от 10 до 500 В
¹⁾ - выбор скорости распространения сигнала от 0,50 до 0,99 с. Учитывается значение, установленное в основном меню режима «Standart»
²⁾ - Выбор скорости распространения сигнала от 0,50 до 0,99 с. Усиление сигнала по амплитуде автоматическое - 6 уровней. Диапазон амплитуд до 100 %, с разрешением 1 %

Технические характеристики анализатора кабельных сетей Metrel MI 2016 Multi LAN 350
Характеристика	MultiLAN 350	Multilane 350 RU
Питание от сети постоянного тока	9 В (шесть встраиваемых источников питания постоянного тока 1,5 В NiMH типа С).	шесть встраиваемых источников питания постоянного тока 1,5 В LR14).
Номинальное напряжение зарадного устройства	12 - 15 В
Время заряда батарей	12 ч
Время непрерывной работы	8 ч	15 ч
Автоматическое выключение	Через 10 мин. После окончания работы
В части защиты от поражения электрическим током, соответствует требованиям ГОСТ Р 52319-2005, категория монтажа (категория перенапряжения)	Класс защиты от поражения электрическим током II.
	Степень загрязнения 2

Степень защиты корпуса от прикосновения рук человека и попадания влаги	IР40
Память	До 500 результатов автотеста медных и/или волоконно-оптических линий	-
дисплей	Графический ЖК-дисплей, 320х240 точек, с подсветкой
Последовательный порт	RS-232
Последовательный порт	Скорость передачи данных 2400-115200 бод. 9-пин D коннектор
Нормальные условия применения по 22261-94	- температура окружающего воздуха от плюс 10 до плюс 30 °С.
	- относительная влажность воздуха от 40 до 70 %;
	- атмосферное давление от 84 до 106 кПа.
Рабочие условия применения в части климатических воздействий соответствуют требованиям группы 4 по ГОСТ 22261:	- температура окружающего воздуха от минус 10 до плюс 40 °С;
	- относительная влажность воздуха 85 % ( t= до плюс 40 °С); 70 % (t= 45°C без конденсата)
	- атмосферное давление от 84 до 106,7 кПа;
Габариты (ш ´ в ´ г), см	265х110х185
Вес (без принадлежностей), кг	2,1

Многофункциональный кабельный анализатор Multi LAN 350 (Профессиональный комплект) PS - 291 000 руб. с НДС.

Сертификаты

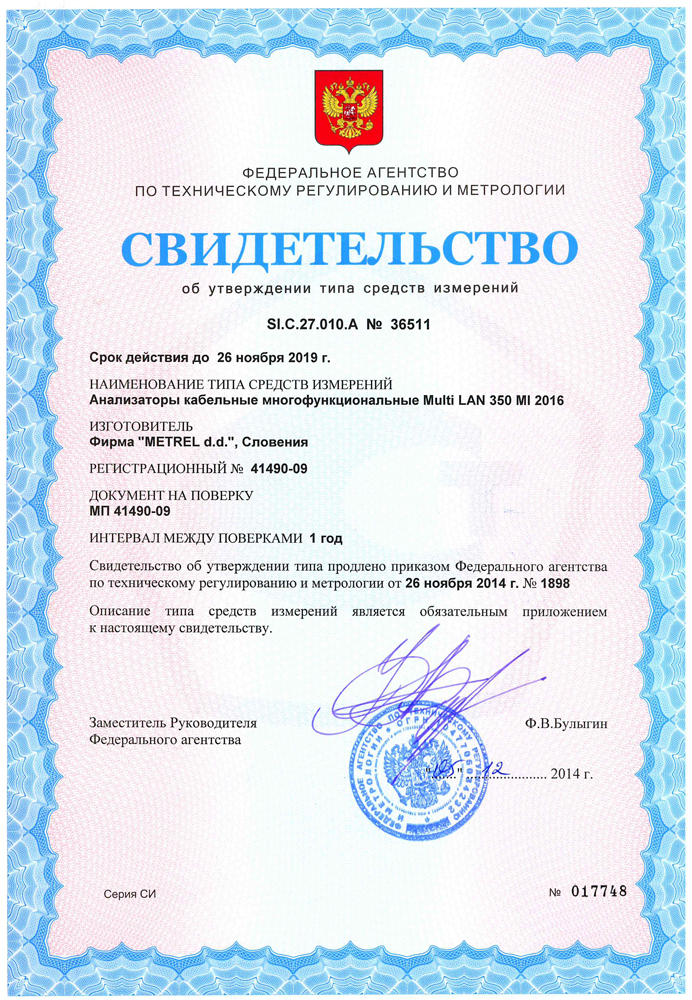

Свидетельство об утверждении типа средств измерения на кабельный анализатор Multi LAN 350 MI 2016
