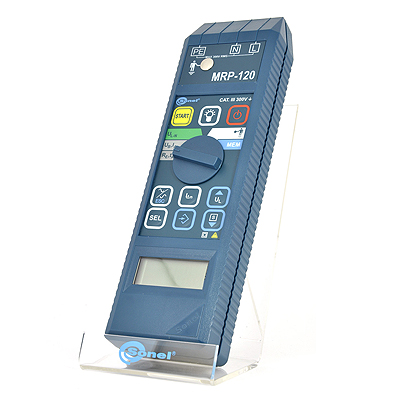

Измеритель напряжения прикосновения и параметров устройств защитного отключения MRP-120 sonel
/images/all/3/2001/big/img_5.jpg
jijijij

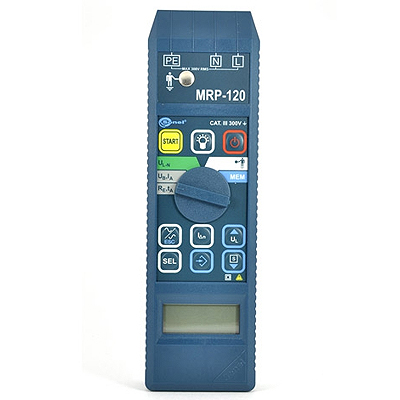

Измеритель напряжения прикосновения и параметров устройств защитного отключения MRP-120
/images/all/3/2001/big/img_14.jpg
Измеритель напряжения прикосновения и параметров устройств защитного отключения MRP-120

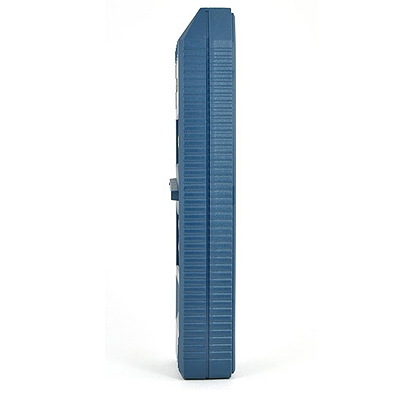

MRP-120
/images/all/3/2001/big/img_16.jpg
1

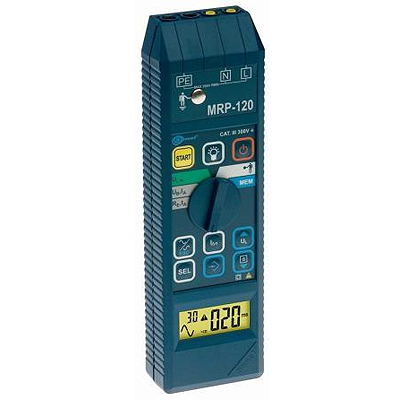

sonel MRP-120
/images/all/3/2001/big/img_18.jpg
1

Посмотреть фотографии в высоком разрешении

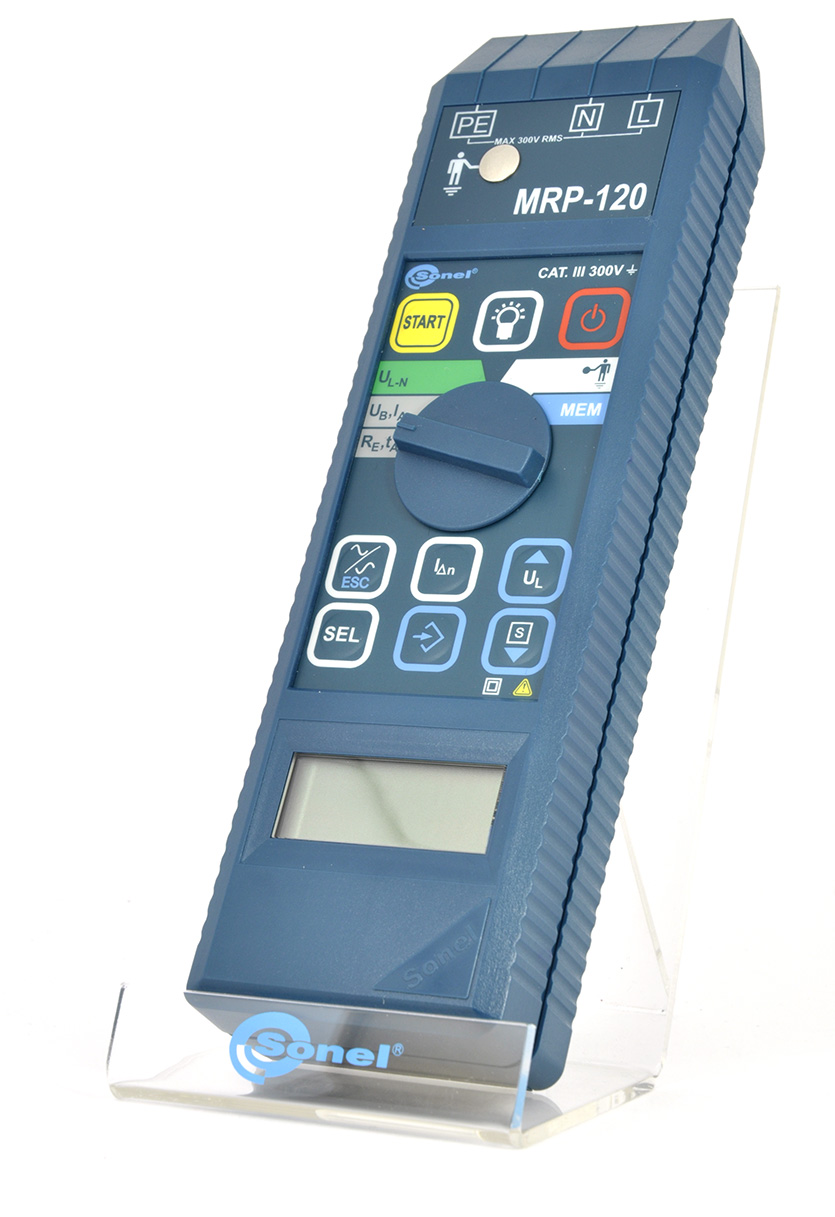

Sonel MRP-120 Измеритель напряжения прикосновения и параметров устройств защитного отключения

снят с производства
ЗАМЕНА: MRP-201

КУПИТЬ

ПРОИЗВОДИТЕЛЬ:
Sonel

Польша

Артикул: WMRUMRP120

	Гарантия: 3 года
	Внесен в Госреестр СИ. Поверка входит в цену
	Руководство по эксплуатации: Скачать (PDF, 1.01MB)
	Версия для печати

Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

ОПИСАНИЕ ОТЗЫВЫ ВОПРОСЫ

Внимание! Прибор снят с производства, остатки уточняйте по телефону!

Доставляем электроизмерительные приборы по всей России курьерскими службами и транспортными компаниями.

Гарантия на прибор MRP-120 : 36 месяцев

Номер в Госреестре: 28985-05

Класс защиты: III 300 В согласно PN-EN 61010-1

Температурный диапазон: 0...+ 40° С

Габариты ШxВxГ: 67×230×35 мм

Масса: 0,38 кг

Индекс для заказа MRP-120 : WMPLMRP120

Назначение прибора MRP-120 :

Измеритель MRP-120 предназначен для измерения параметров устройств защитного отключения, являющихся дополнительной защитой от поражения электрическим током в однофазных и трехфазных электрических цепях переменного тока с номинальным напряжением 220/380В или 230/400В.

Измеритель напряжения прикосновения и параметров устройств защитного отключения MRP-120 выполняет следующие функции:

измерение параметров отключения дифференциальных выключателей типа АС (тока и времени отключения УЗО); форма создаваемого тока - синусоидальная; возможность выбора начальной фазы создаваемого дифференциального тока (0 или 180°);
измерение параметров отключения дифференциальных выключателей общего и селективного типа с номинальными дифференциальными токами 10, 30, 100, 300 и 500 мА;
выбор безопасного напряжения прикосновения в пределах 25 и 50 В, а для выключателей дифференциального тока селективного типа дополнительно 12,5 В;
обеспечение защиты от превышения безопасного напряжения во время измерения;
измерение напряжения сети;
возможность измерения напряжения прикосновения и сопротивления заземляющего устройства без отключения питания;
память результатов измерений (400 ячеек);
передача данных в компьютер.

Основные техничеcкие характеристики MRP-120

Сопротивление входное:
Между зажимами L и N.........100 кОм
Между зажимами L и PE........1 МОм
Между зажимами N и PE........1 МОм

Измерение напряжения переменного тока (U_L-n)

Диапазон	Разрешение	Погрешность основная
0...250 В	1 В	± (1% и. в. + 2 ед. мл. разряда)

Измерение напряжения прикосновения (U_B), отнесённого к номинальному дифференциальному току
Диапазон измерения: 10...50 В

Выбранный номинальный ток выключателя	Диапазон отображения	Разрешение	Ток измерения	Погрешность основная
10 мА	0...50 В	0,1 В	4 мА	± (0...10% и. в. + 5 ед. мл. разряда)
30 мА			12 мА
100 мА			40 мА	± (0...4% и. в. + 5 ед. мл. разряда)
300 мА			120 мА
500 мА			200 мА

Измерение времени отключения УЗО (t_A)
Диапазон измерения согласно IEC 61557: от 0 мс...наибольшей отображённой величины

Тип выключателя	Диапазон	Разрешение	Погрешность основная
Общего типа	0...200 мс	1 мс	± (2% и. в. + 1 ед. мл. разряда)
Селективного	0...500 мс	1 мс	± (2% и. в. + 1 ед. мл. разряда)

- Точность заданного дифференциального тока:.........0...5%

Измерение тока отключения УЗО (I_A)
Диапазон измерения согласно IEC 61557:(0,3...1,0)I_Δn

Выбранный номинальный ток выключателя	Диапазон	Разрешение	Ток измерения	Погрешность основная
10 мА	3,3...10 мА	0,1 мА	0,3 I_Δn...1,0 I_Δn	± 5%I_Δn
30 мА	9,0...30 мА	0,1 мА
100 мА	33...100 мА	1 мА
300 мА	90...300 мА
500 мА	150...500 мА

- Возможно начало измерения от положительного либо отрицательного полупериода вынужденного тока утечки
- Время протекания измерительного тока...................................................макс. 3200 мс

Измерение активного сопротивления заземляющего устройства (R_E)

Выбранный номинальный ток выключателя	Диапазон	Разрешение	Ток измерения	Погрешность основная
10 мА	0,01 кОм...5,00 кОм	0,01 кОм	4 мА	± (0%...+ 10% и. в. + 5 ед. мл. разряда)
30 мА	0,01 кОм...1,66 кОм	0,01 кОм	12 мА	± (0%...+ 10% и. в. + 3 ед. мл. разряда)
100 мА	1 Ом...500 Ом	1 Ом	40 мА	± (0%...+ 4% и. в. + 4 ед. мл. разряда)
300 мА	1 Ом...166 Ом		120 мА	± (0%...+ 4% и. в. + 4 ед. мл. разряда)
500 мА	1 Ом...100 Ом		200 мА	± (0%...+4% и. в. + 3 ед. мл. разряда)

Дополнительные технические характеристики
Класс изоляции	двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности	III 300 В согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529	IP40
Диапазон напряжения, при котором производится измерение УЗО	187...250 В
Номинальная частота сети	50 Гц
Питание измерителя	два алкалиновых элемента питания LR6 (размер АА)
Температура хранения	- 20...+ 60°C
Температура номинальная	+ 20...+ 25°C
Коэффициент температурный:	-
для напряжения прикосновения	± (1% Uв + 1 е.м.р.) на каждые 10°C
для измерения тока отключения	0,5% I_Δn на каждые 10°C
Время до самовыключения	120 секунд
Дисплей	жидкокристаллический, 3-х разрядный высотой 14 мм
Стандарт качества	разработка, проект и производство согласно ISO 9001
Прибор выполняет требования норм IEC 61557

Стандартный комплект поставки MRP-120:

	Индекс
Провод измерительный 1,2 м с разъёмами «банан» чёрный	WAPRZ1X2BLBB
Зонд острый с разъемом «банан» желтый	WASONYEOGB1
Зонд острый с разъемом «банан» черный	WASONBLOGB1
Зажим «Крокодил» изолированный черный K01	WAKROBL20K01
Элемент питания алкалиновый SONEL 1,5V AA LR6	#
Футляр М1	WAFUTM1
Провод измерительный 1,2 м с разъемами «банан» желтый	WAPRZ1X2YEBB
Адаптер с сетевой вилкой UNI-SCHUKO	WAADAUNI1

Сертификаты

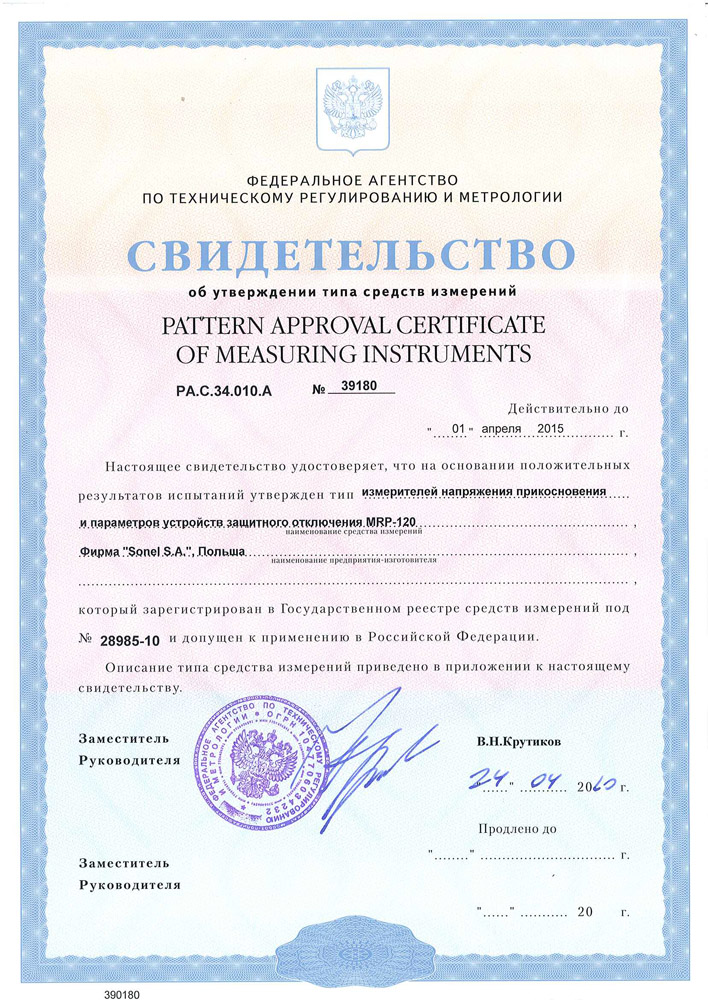

Свидетельство об утверждении типа средств измерения

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

Адаптер интерфейса конвертор USB/последовательный порт TU-S9

по запросу

СОНЭЛ Протоколы

47060 руб.

Соединитель электрический-адаптер AGT-16P

10980 руб.

Соединитель электрический-адаптер AGT-32P

12120 руб.

Соединитель электрический-адаптер AGT-63P

27600 руб.

Элемент питания алкалиновый SONEL 1,5V AA LR6

по запросу

Кабель последовательного интерфейса OPTO-RS-232

6120 руб.

Адаптер для тестирования устройств защитного отключения (УЗО) TWR-1

34680 руб.

Методика проверки и испытаний устройств защитного отключения (УЗО) прибором MRP-120

по запросу
