Регистратор качества электроэнергии Fluke 1760TR INTL трехфазный

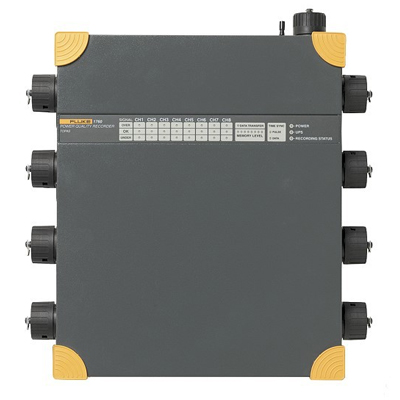

  • Регистратор качества электроэнергии для трехфазной сети Fluke 1760TR, логгер качества электрической энергии Fluke Topas, трехфазный анализатор качества электроэнергии

    /images/all/3/2183/big/img_5.jpg

    jijijij

    Регистратор качества электроэнергии Fluke 1760TR INTL трехфазный

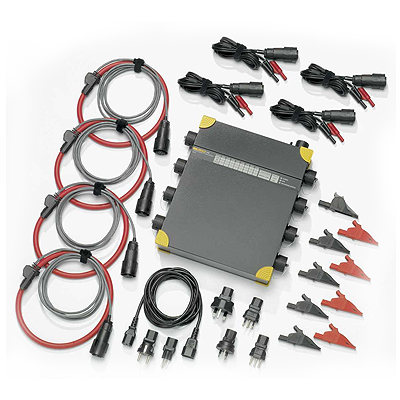

  • Комплект поставки регистратора качества электроэнергии Fluke 1760TR INTL

    /images/all/3/2183/big/img_14.jpg

    Комплект поставки регистратора качества электроэнергии Fluke 1760TR INTL

    Комплект поставки регистратора качества электроэнергии Fluke 1760TR INTL

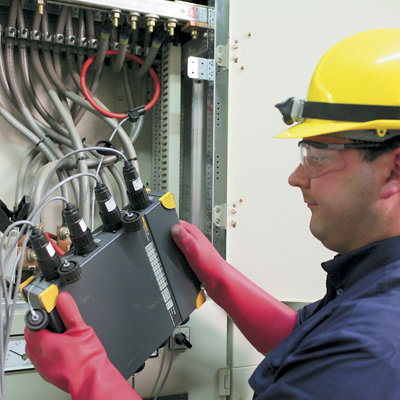

  • Регистратор качества электроэнергии Fluke 1760TR INTL

    /images/all/3/2183/big/img_16.jpg

    1

    Регистратор качества электроэнергии Fluke 1760TR INTL

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Fluke


Страна производитель: США США
Артикул: 2637634
Бесплатная доставка
Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Стоимость - Регистратор качества электроэнергии Fluke 1760TR - 17 730 евро с НДС. Оплата в руб. по курсу ЦБ РФ.

Доставляем регистраторы, логгеры, анализаторы качества электрической энергии и др. электроизмерительные приборы по всей России курьерскими службами и транспортными компаниями.

Регистратор качества электроэнергии Fluke 1760TR для трехфазной сети

Тип оборудования: Регистратор электрической энергии, логгер эл. энергии

Производитель: FLUKE, США

Серия: Fluke 1760

Модель: Fluke 1760TR

Описание: Прибор для регистрации качества электрических параметров

Гарантия на трехфазный регистратор качества Fluke 1760TR: 3 года

Назначение прибора:

Регистратор качества электроэнергии Fluke 1760TR для трехфазной сети Topas с 8 входными каналами (4 ток/4 напряжение или 8 напряжение). Практичный дизайн, удобство и простота использования, высокая точность измеряемых показателей сделают анализаторы электроэнергии FLUKE 1760TR незаменимыми помощниками в различных областях жизни. Устройство точно определяет основные характеристики электросети, диагностирует и оценивает полученные данные.

Анализаторы электроэнергии FLUKE 1760 помогут измерить качество потребляемого автомобилем или другим прибором, административным или промышленным зданием электрического тока. Это устройство помогает обнаруживать и устранять проблемы, возникающие с электроснабжением, что позволит обеспечить бесперебойную работу предприятий и организаций. Функциональность анализатора электроэнергии FLUKE 1760 увеличивается возможностью подключения его к персональному компьютеру. Приобретая данный прибор, покупатель получает гарантию того, что всегда сможет определить причины возникших неполадок.

Регистратор качества электроэнергии Fluke 1760 полностью соответствует классу А стандарта IEC 61000-4-30, чтоо беспечивает проведение самых сложных проверок качества электроэнергии. Он предназначен для детального анализа качества электроэнергии и непрерывной проверки на соответствие стандартам. Сконструированный для анализа как коммунальных, так и промышленных энергораспределительных систем в сетях среднего и низкого напряжения, данный измеритель качества напряжения обеспечивает гибкость настройки пороговых величин, алгоритмов, а также опций измерений. Мощный регистратор характеристик электропитания 1760 позволяет фиксировать максимально полный спектр подробностей по параметрам, определяемым пользователем.

Приложения

Подробный анализ искажений - Осуществление высокоскоростного анализа быстрых переходных процессов и обнаружение основных причин неправильного функционирования оборудования, что позволяет устранять неисправности и проводить профилактические мероприятия по обслуживанию системы Опция анализа быстрых переходных процессов, с диапазоном измерения в 6000 В, позволяет улавливать очень короткие импульсы, например, удары молнии.

Соответствие требованиям качества услуг для Класса A - Оценка качества поступающей электроэнергии на технологическом входе. Благодаря соответствию классу А Fluke 1760 позволяет обеспечить бесспорную верификации. результатов.

Кореллирование события со множеством расположений - При помощи синхронизации времени GPS пользователи могут быстро обнаруживать место нарушения, либо внутри, либо за пределами здания.

Гальваническая изоляция и сопряжение по постоянному току - Позволяет измерять полностью гетерогенные системы электропитания. Например, устранение неисправностей для систем бесперебойного электропитания (ИБП) с одновременной записью напряжения батарей и выходной мощности.

Исследование качества электропитания - Оценка исходного качества электропитания для оценки совместимости с критически важными системами до их установки, а также верификация производительности электрических систем до добавления нагрузок.

Особенности регистратора качества Fluke 1760TR:

  • Полностью совместим с требованиям Класса-А: производит тесты в соответствии с самыми жесткими международными стандартами для класса А IEC 61000-4-30 Class-A
  • Временная синхронизация со спутниковой системой навигации: точная корреляция данных с событиями или массивами данных, полученных с других приборов
  • Гибкие и полностью конфигурируемые значения порогов и коэффициентов пересчета: позволяет пользователям обнаруживать специфические проблемы посредством определения детальных критериев для обнаружения и регистрации искажений.
  • Бесперебойное электропитание (40 минут): важные события никогда не будут пропущены. Будет фиксироваться даже начало и конец кратковременных исчезновений и отключений напряжения, что позволяет определить их причину.
  • Регистрация форм сигналов 10 МГц, 6000 Впик.: детальная регистрация даже самого непродолжительного события
  • Память хранения данных на 2 Гб: обеспечивает возможность одновременной детальной регистрации большого числа параметров электропитания в течение продолжительного периода времени
  • Включает комплексное программное обеспечение: обеспечивает возможность получения диаграмм трендов для анализа основных причин неполадок, статистических сводок, вывода отчетов и мониторинга данных в реальном времени в диалоговом режиме
  • Автоматическое конфигурирование: позволяет быстро настроить устройство с автоматическим обнаружением датчиков и их питанием от прибора, что устраняет необходимость использования дополнительных элементов питания
  • Прочная конструкция для полевой работы: изолированный корпус и прочная конструкция без вращающихся компонентов позволяет проводить достоверное тестирование практически в любых условиях

Технические характеристики регистратора качества Fluke 1760TR:

Обзор функций измерения

Параметр

Значения

Статистическая оценка

Статистика качества питания - в соответствии с таблицами EN50160 и DISDIP, например, ITIC, CEBEMA, ANSI

Список событий

ровалы, выбросы и прерывания напряжения обнаруживаются и регистрируются в списке событий. Срабатывание любого триггера также регистрируется в списке.
Список показывает точное время события, а также продолжительность и амплитуду. Сравнение событий по нескольким атрибутам позволяет выделить одно из них для последующего выявления причины неполадки.
При срабатывании триггера можно сохранить среднеквадратичные величины, переходные и быстрые переходные процессы.

Непрерывная регистрация

Fluke 1760 регистрирует среднеквадратичные значения с соответствующими максимальными и минимальными значениями следующих величин:

  • Напряжение
  • Ток
  • Мощность (активная, реактивная, кажущейся)
  • Коэффициент мощности
  • Потребляемая мощность в кВт/часах
  • Мерцание
  • Дисбаланс
  • Частота
  • Гармоники/промежуточные гармоники непрерывно, с агрегированием по времени в течение следующих интервалов: Сутки
    10 мин.
    По выбору, например: 15 мин., 2 ч

Регистрация параметров, задаваемых внешними сигналами

Среднеквадратичное значение

Время агрегирования регулируется в пределах от 10 мс (1/2 цикла), 20 мс (1 цикл), 200 мс (10/12 цикла) и 3 с (150/180 цикла).
Расчет среднеквадратичных значений, гармоник и промежуточных гармоник выполняется синхронно с частотой сети.
Базовое время агрегирования для гармоник и промежуточных гармоник составляет 200 мс

Осциллограф

Частота выборки составляет 10,24 кГц для всех 8-и каналов

Быстрые переходные процессы

Частоту выборки можно выбрать в диапазоне от 100 кГц до 10 МГц для канала 1-4 FFT быстрых переходных процессов



Управляющие сигналы сети

Фазы и провод N, напряжение и ток

Диалоговый режим

Переменная частота обновления. Эту функцию можно использовать для проверки настроек прибора с возможностью быстрого просмотра характеристик осциллографа, а также имевших место переходных процессов и событий.

Общие данные



Параметр

Значения

Внутренняя ошибка

относится к эталонным условиям и имеет срок гарантии два года

Система качества

разработан и изготовлен в соответствии с требованиями стандарта ISO 9001: 2000

Условия окружающей среды

Диапазон эксплуатационных температур

от 0 °C до +50 °C (от 32 °F до +122 °F)

Диапазон рабочих температур

от -20 °C до +50 °C (от -4 °F до +122 °F)

Диапазон температур хранения:

от -20 °C до +60 °C (от -4 °F до +140 °F)

Эталонные температуры

23 °C ± 2 K; 74 °F ± 2 K

Климатический класс

B2 (IEC 654-1), от -20 °C до +50 °C; от -4 °F до +122 °F

Макс. эксплуатационная высота над уровнем моря

не более 2000 м 600 В категория IV*, питание: 300 В категория III 5000 м: макс. 600 В категория III*, питание: 300 В категория II

* в зависимости от датчика

Эталонные условия

Окружающая температура

23 °C ± 2 K; 74 °F ± 2 K

Сетевой адаптер

230 В ± 10 %

Частота сети

50 Гц / 60 Гц

Сигнал

заявленное входное напряжение Udin

Усреднение

интервалы 10 мин



Корпус

изолированный корпус из прочного пластика

Электромагнитная совместимость

Излучение

Класс-A в соответствии с IEC/EN 61326-1

Помехоустойчивость

IEC/EN 61326-1



Сетевой адаптер

Диапазон

Переменный ток: от 83 В до 264 В, от 45 до 65 Гц

Постоянный ток: от 100 В до 375 В

Безопасность

IEC/EN 61010-1, 2-я редакция 300 В, кат. III

Потребление электроэнергии

Не более 54 ВА

Аккумуляторы, блок

NIMH: 7,2 В; 2,7 А ч

При отключении электропитания от сети питание обеспечивается внутренним источником в течение 40 мин. После этого, или в случае разрядки аккумуляторов, Fluke 1760 отключается, а после восстановления питания продолжает измерение с последними настройками. Аккумулятор может быть заменен пользователем.



Дисплей

В приборе Fluke 1760 имеются светодиодные индикаторы для 8-и каналов, последовательности фаз, питания (сеть и аккумулятор), использования памяти, синхронизации по времени и передаче данных.

Индикатор питания

Непрерывное свечение: нормальное питание от сети

Выключен: питание от внутреннего аккумулятора при отключении электропитания от сети.

Индикаторы канала

3-цветные светодиоды на каждый канал для индикации:

состояния перегрузки

состояния пониженной нагрузки



Память данных

Флэш-память на 2 ГБ в зависимости от модели

Модель памяти

Линейный

Интерфейсы

Ethernet (100 МБ/с), совместимый с ОС Windows® 98/ME/NT/2000/XP RS 232, внешний модем через RS 232

Скорость двоичной передачи для RS 232

от 9600 бод до 115 кбод

Размеры

325 мм x 300 мм x 65 мм; 2,8 x 11,8 x 2,6 дюйма (В x Ш x Г)

Вес

прибл. 4,9 кг (10,8 фунта) (без принадлежностей)

Интервал калибровки

1 год рекомендуется для класса A, для других - 2 года

Условия приёма сигнала



Параметр

Значения

Диапазон для систем 50 Гц

50 Гц ± 15 % (от 42,5 Гц до 57,5 Гц)

Диапазон для систем 60 Гц

60 Гц ± 15 % (от 51 Гц до 69 Гц)

Разрешение

16 ppm

Частота дискретизации для частоты сети 50 Гц

10,24 кГц, Частота выборки синхронизирована с частотой сети.

Погрешность измерений частоты

< >

Погрешность внутренних часов

< >

Интервалы измерения

Агрегирование интервалов времени в соответствии с IEC 61000-4-30 Класс-A

Минимальное и максимальное значения

Полупериод, например: среднеквадратичные значения за 10 мс при 50 Гц

Переходные процессы

Частота выборки от 100 кГц до 10 МГц на каждый канал



Гармоники

в соответствии с IEC 61000-4-7:2002: 200 мс

Фликер

в соответствии с EN 61000-4-15:2003: 10 мин. (Pst), 2 ч (Plt)

Входные измерения



Параметр

Значения

Число входов

8 гальванически разделенных входов для измерения напряжения и тока.

Предохранительный датчик

до 600 В кат. IV в зависимости от датчика

Базовая безопасность

300 В, кат. III

Номинальное напряжение (среднеквадр. значение)

100 мВ

Диапазон (пиковое значение)

280 мВ

Перегрузочная способность (среднеквадр. значение)

1000 В, непрерывно

Скорость нарастания напряжения

Не более 15 кВ / мкс

Входное сопротивление

1 МОм

Входная емкость

5 пФ

Входной фильтр

В каждом канале имеется пассивный ФНЧ, фильтр защиты от наложения спектров и 16-разрядный АЦП. Выборка по всем каналам выполняется синхронно по импульсам общего кварцевого генератора.



Фильтры служат для защиты от перепадов напряжения и ограничения скорости нарастания сигнала, снижают на 80 дБ уровень высокочастотных компонентов, в особенности напряжение шумов выше половины частоты выборки АЦП, уменьшая погрешность измерений в исключительно широком диапазоне амплитуд входных сигналов. Действительно также при предельных рабочих условиях, например, при переходных напряжениях на выходе преобразователей.

Погрешности



Параметр

Значения

Погрешности в эталонных условиях

Погрешность с учетом ошибки датчиков напряжения в соответствии с IEC 61000-4-30 Класс-A. Все датчики напряжения работают при постоянном напряжении и при частотах до 5 кГц

С сенсором 1000 В

0,1% при Udin = 480 В и 600 В (P-N)

Сенсор 600 В

0,1% при Udin = 230 В (P-N)



Внутренняя погрешность для гармоник

Класс I в соответствии с EN 61000-4-7:2002

Эталонные условия

23 °C ± 2 K при влажности < />После нагревания прибора > 3 ч.
Электропитание: от 100 до 250 В переменного тока

Температурный дрейф

100 ppm / K

Износ

< >

Подавление синфазного сигнала

> 100 дБ при 50 Гц

Температурный дрейф

Изменение коэффициента усиления от температуры: < >

Износ

Изменение коэффициента усиления от срока службы: < >

Шум

Напряжение шумов при короткозамкнутом входе: < >

Постоянный ток

± (0,2% от показаний прибора + 0,1% датчика)

Комплект поставки регистратора качества Fluke 1760TR:

Регистратор качества электроэнергии Fluke 1760TR Topas
с 8 входными каналами (4 ток/4 напряжение или 8 напряжение)
В комплект входит:

  • Внутренняя флэш-память на 2 ГБ
  • Программное обеспечение PQ Analyze на компакт-диске
  • Кабель Ethernet для сетевого соединения (1)
  • Кабель Ethernet перекрестный для прямого соединения с ПК (1)
  • Сетевой кабель (1)
  • Руководство пользователя
  • Сумка для переноски
  • Анализ быстрых переходных процессов с частотой до 10 МГц
  • Датчики напряжения, кол-во 4 (600 В для комплекта INTL (МЕЖДУНАР), 1000 В для комплекта для US (США))
  • Датчики тока, кол-во 4 (двух-диапазонные гибкие щупы 1000 A/200 A переменного тока)

*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по регистраторам качества электроэнергии можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем приборы для электрического контроля по всей России курьерскими службами и транспортными компаниями.



Введите число *


Введите число *

ПОХОЖИЕ ТОВАРЫ

Регистратор качества электроэнергии Fluke 1760TR INTL трехфазный

Стоимость - Регистратор качества электроэнергии Fluke 1760TR - 17 730 евро с НДС. Оплата в руб. по курсу ЦБ РФ.

Доставляем регистраторы, логгеры, анализаторы качества электрической энергии и др. электроизмерительные приборы по всей России курьерскими службами и транспортными компаниями.

Регистратор качества электроэнергии Fluke 1760TR для трехфазной сети

Тип оборудования: Регистратор электрической энергии, логгер эл. энергии

Производитель: FLUKE, США

Серия: Fluke 1760

Модель: Fluke 1760TR

Описание: Прибор для регистрации качества электрических параметров

Гарантия на трехфазный регистратор качества Fluke 1760TR: 3 года

Назначение прибора:

Регистратор качества электроэнергии Fluke 1760TR для трехфазной сети Topas с 8 входными каналами (4 ток/4 напряжение или 8 напряжение). Практичный дизайн, удобство и простота использования, высокая точность измеряемых показателей сделают анализаторы электроэнергии FLUKE 1760TR незаменимыми помощниками в различных областях жизни. Устройство точно определяет основные характеристики электросети, диагностирует и оценивает полученные данные.

Анализаторы электроэнергии FLUKE 1760 помогут измерить качество потребляемого автомобилем или другим прибором, административным или промышленным зданием электрического тока. Это устройство помогает обнаруживать и устранять проблемы, возникающие с электроснабжением, что позволит обеспечить бесперебойную работу предприятий и организаций. Функциональность анализатора электроэнергии FLUKE 1760 увеличивается возможностью подключения его к персональному компьютеру. Приобретая данный прибор, покупатель получает гарантию того, что всегда сможет определить причины возникших неполадок.

Регистратор качества электроэнергии Fluke 1760 полностью соответствует классу А стандарта IEC 61000-4-30, чтоо беспечивает проведение самых сложных проверок качества электроэнергии. Он предназначен для детального анализа качества электроэнергии и непрерывной проверки на соответствие стандартам. Сконструированный для анализа как коммунальных, так и промышленных энергораспределительных систем в сетях среднего и низкого напряжения, данный измеритель качества напряжения обеспечивает гибкость настройки пороговых величин, алгоритмов, а также опций измерений. Мощный регистратор характеристик электропитания 1760 позволяет фиксировать максимально полный спектр подробностей по параметрам, определяемым пользователем.

Приложения

Подробный анализ искажений - Осуществление высокоскоростного анализа быстрых переходных процессов и обнаружение основных причин неправильного функционирования оборудования, что позволяет устранять неисправности и проводить профилактические мероприятия по обслуживанию системы Опция анализа быстрых переходных процессов, с диапазоном измерения в 6000 В, позволяет улавливать очень короткие импульсы, например, удары молнии.

Соответствие требованиям качества услуг для Класса A - Оценка качества поступающей электроэнергии на технологическом входе. Благодаря соответствию классу А Fluke 1760 позволяет обеспечить бесспорную верификации. результатов.

Кореллирование события со множеством расположений - При помощи синхронизации времени GPS пользователи могут быстро обнаруживать место нарушения, либо внутри, либо за пределами здания.

Гальваническая изоляция и сопряжение по постоянному току - Позволяет измерять полностью гетерогенные системы электропитания. Например, устранение неисправностей для систем бесперебойного электропитания (ИБП) с одновременной записью напряжения батарей и выходной мощности.

Исследование качества электропитания - Оценка исходного качества электропитания для оценки совместимости с критически важными системами до их установки, а также верификация производительности электрических систем до добавления нагрузок.

Особенности регистратора качества Fluke 1760TR:

  • Полностью совместим с требованиям Класса-А: производит тесты в соответствии с самыми жесткими международными стандартами для класса А IEC 61000-4-30 Class-A
  • Временная синхронизация со спутниковой системой навигации: точная корреляция данных с событиями или массивами данных, полученных с других приборов
  • Гибкие и полностью конфигурируемые значения порогов и коэффициентов пересчета: позволяет пользователям обнаруживать специфические проблемы посредством определения детальных критериев для обнаружения и регистрации искажений.
  • Бесперебойное электропитание (40 минут): важные события никогда не будут пропущены. Будет фиксироваться даже начало и конец кратковременных исчезновений и отключений напряжения, что позволяет определить их причину.
  • Регистрация форм сигналов 10 МГц, 6000 Впик.: детальная регистрация даже самого непродолжительного события
  • Память хранения данных на 2 Гб: обеспечивает возможность одновременной детальной регистрации большого числа параметров электропитания в течение продолжительного периода времени
  • Включает комплексное программное обеспечение: обеспечивает возможность получения диаграмм трендов для анализа основных причин неполадок, статистических сводок, вывода отчетов и мониторинга данных в реальном времени в диалоговом режиме
  • Автоматическое конфигурирование: позволяет быстро настроить устройство с автоматическим обнаружением датчиков и их питанием от прибора, что устраняет необходимость использования дополнительных элементов питания
  • Прочная конструкция для полевой работы: изолированный корпус и прочная конструкция без вращающихся компонентов позволяет проводить достоверное тестирование практически в любых условиях

Технические характеристики регистратора качества Fluke 1760TR:

Обзор функций измерения

Параметр

Значения

Статистическая оценка

Статистика качества питания - в соответствии с таблицами EN50160 и DISDIP, например, ITIC, CEBEMA, ANSI

Список событий

ровалы, выбросы и прерывания напряжения обнаруживаются и регистрируются в списке событий. Срабатывание любого триггера также регистрируется в списке.
Список показывает точное время события, а также продолжительность и амплитуду. Сравнение событий по нескольким атрибутам позволяет выделить одно из них для последующего выявления причины неполадки.
При срабатывании триггера можно сохранить среднеквадратичные величины, переходные и быстрые переходные процессы.

Непрерывная регистрация

Fluke 1760 регистрирует среднеквадратичные значения с соответствующими максимальными и минимальными значениями следующих величин:

  • Напряжение
  • Ток
  • Мощность (активная, реактивная, кажущейся)
  • Коэффициент мощности
  • Потребляемая мощность в кВт/часах
  • Мерцание
  • Дисбаланс
  • Частота
  • Гармоники/промежуточные гармоники непрерывно, с агрегированием по времени в течение следующих интервалов: Сутки
    10 мин.
    По выбору, например: 15 мин., 2 ч

Регистрация параметров, задаваемых внешними сигналами

Среднеквадратичное значение

Время агрегирования регулируется в пределах от 10 мс (1/2 цикла), 20 мс (1 цикл), 200 мс (10/12 цикла) и 3 с (150/180 цикла).
Расчет среднеквадратичных значений, гармоник и промежуточных гармоник выполняется синхронно с частотой сети.
Базовое время агрегирования для гармоник и промежуточных гармоник составляет 200 мс

Осциллограф

Частота выборки составляет 10,24 кГц для всех 8-и каналов

Быстрые переходные процессы

Частоту выборки можно выбрать в диапазоне от 100 кГц до 10 МГц для канала 1-4 FFT быстрых переходных процессов



Управляющие сигналы сети

Фазы и провод N, напряжение и ток

Диалоговый режим

Переменная частота обновления. Эту функцию можно использовать для проверки настроек прибора с возможностью быстрого просмотра характеристик осциллографа, а также имевших место переходных процессов и событий.

Общие данные



Параметр

Значения

Внутренняя ошибка

относится к эталонным условиям и имеет срок гарантии два года

Система качества

разработан и изготовлен в соответствии с требованиями стандарта ISO 9001: 2000

Условия окружающей среды

Диапазон эксплуатационных температур

от 0 °C до +50 °C (от 32 °F до +122 °F)

Диапазон рабочих температур

от -20 °C до +50 °C (от -4 °F до +122 °F)

Диапазон температур хранения:

от -20 °C до +60 °C (от -4 °F до +140 °F)

Эталонные температуры

23 °C ± 2 K; 74 °F ± 2 K

Климатический класс

B2 (IEC 654-1), от -20 °C до +50 °C; от -4 °F до +122 °F

Макс. эксплуатационная высота над уровнем моря

не более 2000 м 600 В категория IV*, питание: 300 В категория III 5000 м: макс. 600 В категория III*, питание: 300 В категория II

* в зависимости от датчика

Эталонные условия

Окружающая температура

23 °C ± 2 K; 74 °F ± 2 K

Сетевой адаптер

230 В ± 10 %

Частота сети

50 Гц / 60 Гц

Сигнал

заявленное входное напряжение Udin

Усреднение

интервалы 10 мин



Корпус

изолированный корпус из прочного пластика

Электромагнитная совместимость

Излучение

Класс-A в соответствии с IEC/EN 61326-1

Помехоустойчивость

IEC/EN 61326-1



Сетевой адаптер

Диапазон

Переменный ток: от 83 В до 264 В, от 45 до 65 Гц

Постоянный ток: от 100 В до 375 В

Безопасность

IEC/EN 61010-1, 2-я редакция 300 В, кат. III

Потребление электроэнергии

Не более 54 ВА

Аккумуляторы, блок

NIMH: 7,2 В; 2,7 А ч

При отключении электропитания от сети питание обеспечивается внутренним источником в течение 40 мин. После этого, или в случае разрядки аккумуляторов, Fluke 1760 отключается, а после восстановления питания продолжает измерение с последними настройками. Аккумулятор может быть заменен пользователем.



Дисплей

В приборе Fluke 1760 имеются светодиодные индикаторы для 8-и каналов, последовательности фаз, питания (сеть и аккумулятор), использования памяти, синхронизации по времени и передаче данных.

Индикатор питания

Непрерывное свечение: нормальное питание от сети

Выключен: питание от внутреннего аккумулятора при отключении электропитания от сети.

Индикаторы канала

3-цветные светодиоды на каждый канал для индикации:

состояния перегрузки

состояния пониженной нагрузки



Память данных

Флэш-память на 2 ГБ в зависимости от модели

Модель памяти

Линейный

Интерфейсы

Ethernet (100 МБ/с), совместимый с ОС Windows® 98/ME/NT/2000/XP RS 232, внешний модем через RS 232

Скорость двоичной передачи для RS 232

от 9600 бод до 115 кбод

Размеры

325 мм x 300 мм x 65 мм; 2,8 x 11,8 x 2,6 дюйма (В x Ш x Г)

Вес

прибл. 4,9 кг (10,8 фунта) (без принадлежностей)

Интервал калибровки

1 год рекомендуется для класса A, для других - 2 года

Условия приёма сигнала



Параметр

Значения

Диапазон для систем 50 Гц

50 Гц ± 15 % (от 42,5 Гц до 57,5 Гц)

Диапазон для систем 60 Гц

60 Гц ± 15 % (от 51 Гц до 69 Гц)

Разрешение

16 ppm

Частота дискретизации для частоты сети 50 Гц

10,24 кГц, Частота выборки синхронизирована с частотой сети.

Погрешность измерений частоты

< >

Погрешность внутренних часов

< >

Интервалы измерения

Агрегирование интервалов времени в соответствии с IEC 61000-4-30 Класс-A

Минимальное и максимальное значения

Полупериод, например: среднеквадратичные значения за 10 мс при 50 Гц

Переходные процессы

Частота выборки от 100 кГц до 10 МГц на каждый канал



Гармоники

в соответствии с IEC 61000-4-7:2002: 200 мс

Фликер

в соответствии с EN 61000-4-15:2003: 10 мин. (Pst), 2 ч (Plt)

Входные измерения



Параметр

Значения

Число входов

8 гальванически разделенных входов для измерения напряжения и тока.

Предохранительный датчик

до 600 В кат. IV в зависимости от датчика

Базовая безопасность

300 В, кат. III

Номинальное напряжение (среднеквадр. значение)

100 мВ

Диапазон (пиковое значение)

280 мВ

Перегрузочная способность (среднеквадр. значение)

1000 В, непрерывно

Скорость нарастания напряжения

Не более 15 кВ / мкс

Входное сопротивление

1 МОм

Входная емкость

5 пФ

Входной фильтр

В каждом канале имеется пассивный ФНЧ, фильтр защиты от наложения спектров и 16-разрядный АЦП. Выборка по всем каналам выполняется синхронно по импульсам общего кварцевого генератора.



Фильтры служат для защиты от перепадов напряжения и ограничения скорости нарастания сигнала, снижают на 80 дБ уровень высокочастотных компонентов, в особенности напряжение шумов выше половины частоты выборки АЦП, уменьшая погрешность измерений в исключительно широком диапазоне амплитуд входных сигналов. Действительно также при предельных рабочих условиях, например, при переходных напряжениях на выходе преобразователей.

Погрешности



Параметр

Значения

Погрешности в эталонных условиях

Погрешность с учетом ошибки датчиков напряжения в соответствии с IEC 61000-4-30 Класс-A. Все датчики напряжения работают при постоянном напряжении и при частотах до 5 кГц

С сенсором 1000 В

0,1% при Udin = 480 В и 600 В (P-N)

Сенсор 600 В

0,1% при Udin = 230 В (P-N)



Внутренняя погрешность для гармоник

Класс I в соответствии с EN 61000-4-7:2002

Эталонные условия

23 °C ± 2 K при влажности < />После нагревания прибора > 3 ч.
Электропитание: от 100 до 250 В переменного тока

Температурный дрейф

100 ppm / K

Износ

< >

Подавление синфазного сигнала

> 100 дБ при 50 Гц

Температурный дрейф

Изменение коэффициента усиления от температуры: < >

Износ

Изменение коэффициента усиления от срока службы: < >

Шум

Напряжение шумов при короткозамкнутом входе: < >

Постоянный ток

± (0,2% от показаний прибора + 0,1% датчика)

Комплект поставки регистратора качества Fluke 1760TR:

Регистратор качества электроэнергии Fluke 1760TR Topas
с 8 входными каналами (4 ток/4 напряжение или 8 напряжение)
В комплект входит:

  • Внутренняя флэш-память на 2 ГБ
  • Программное обеспечение PQ Analyze на компакт-диске
  • Кабель Ethernet для сетевого соединения (1)
  • Кабель Ethernet перекрестный для прямого соединения с ПК (1)
  • Сетевой кабель (1)
  • Руководство пользователя
  • Сумка для переноски
  • Анализ быстрых переходных процессов с частотой до 10 МГц
  • Датчики напряжения, кол-во 4 (600 В для комплекта INTL (МЕЖДУНАР), 1000 В для комплекта для US (США))
  • Датчики тока, кол-во 4 (двух-диапазонные гибкие щупы 1000 A/200 A переменного тока)

*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по регистраторам качества электроэнергии можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем приборы для электрического контроля по всей России курьерскими службами и транспортными компаниями.



0 RUB
Цены носят справочный характер и не являются публичной офертой, определяемой положениями п. 2 ст. 437 ГК РФ.
Технические характеристики (спецификация) оборудования, внешний вид и комплект поставки могут быть изменены производителем без предварительного уведомления.
Во избежание недоразумений просьба уточнять у специалистов отдела продаж. © 2023
