Ультразвуковой толщиномер УТ-301 (UT-301) в старом корпусе

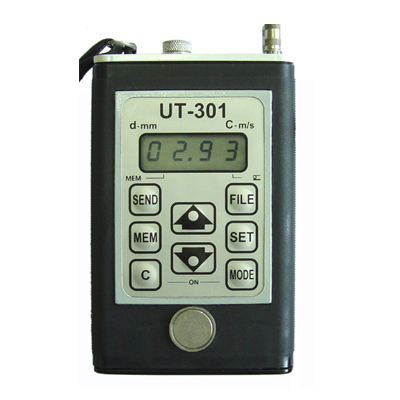

  • Ультразвуковой толщиномер УТ-301 (UT-301)

    /images/all/3/220/big/img_5.jpg

    jijijij

    Ультразвуковой толщиномер УТ-301 (UT-301) в старом корпусе

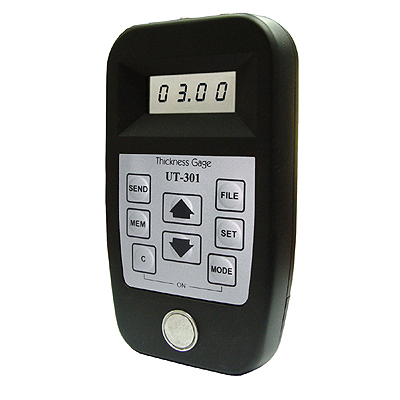

  • Ультразвуковой толщиномер УТ-301 (UT-301)

    /images/all/3/220/big/img_14.jpg

    Ультразвуковой толщиномер УТ-301 (UT-301)

    Ультразвуковой толщиномер УТ-301 (UT-301)

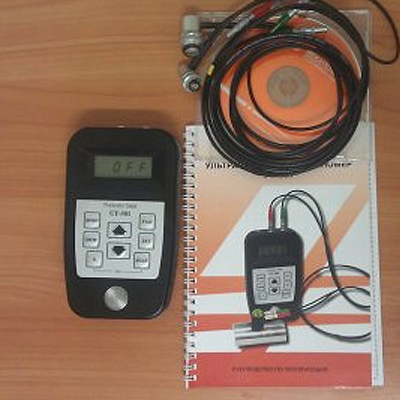

  • Комплект поставки ультразвукового толщиномер УТ-301

    /images/all/3/220/big/img_16.jpg

    1

    Комплект поставки ультразвукового толщиномер УТ-301

снят с производства
ЗАМЕНА: ТЭМП-УТ1

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Искатель-2


Страна производитель: Россия Россия

Гарантия: 1 год
Внесен в Госреестр СИ. Поверка входит в цену
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Внимание! Толщиномер УТ-301 в данном корпусе снят с производства.





Производитель толщиномеров: Россия

Гарантия на УТ-301: 36 месяцев



Назначение ультразвукового толщиномера УТ-301 (UT-301)



Толщиномер ультразвуковой УT-301 – это прибор для измерения толщины изделий, изготовленных из конструкционных металлических сплавов и неметаллических материалов при одностороннем доступе.



Ультразвуковой толщиномер УТ301 (UT-301) является переносным ультразвуковым контактным толщиномером общего назначения для ручного контроля по ГОСТ 25863. Использует эхо-импульсный метод контроля при работе с преобразователями ультразвуковыми прямыми раздельно-совмещенными по ГОСТ 26266 (в дальнейшем преобразователи) на номинальные частоты 1,25; 2,5; 5 и 10 МГц. Толщиномер УТ-301 может применяться для измерения толщины стенки ёмкостей, труб, трубопроводов, толщины мостовых, корпусных, транспортных и других конструкций и изделий, в том числе с корродированными поверхностями, в процессе их эксплуатации или после изготовления на энергетических, трубопрокатных, машиностроительных, судостроительных, судоремонтных, транспортных и других предприятиях.



Ультразвуковой толщиномер УТ-301 применяют при измерении толщины изделий из материалов с затуханием ультразвуковых колебаний (УЗК) на частоте 2,5 МГц до 0,1 дБ/см и значениями скорости распространения продольных УЗК, лежащими в диапазоне от 100 до 9999 м/с.



Толщиномер ультразвуковой УТ-301 зарегистрирован в Государственном реестре средств измерений России.



Предельные значения параметров контролируемых объектов ультразвуковым толщиномером УТ-301 (UT-301):



- максимально допускаемое значение параметра шероховатости поверхности со стороны ввода УЗК Rz = 160 мкм;
- максимально допускаемое значение параметра шероховатости поверхности со стороны, противоположной стороне ввода УЗК, Rz = 320 мкм;
- минимальный радиус кривизны поверхности полого цилиндра не более 5 мм;
- минимальная толщина стенки полого цилиндра при минимальном радиусе кривизны не более 1,0 мм;
- максимальная непараллельность поверхностей на участке измерения базовой длиной 20 мм - не более 3 мм.



При известном значении толщины изделий, имеющих толщину от 20 до 300 мм, ультразвуковой толщиномер УТ-301 можно использовать для измерения скорости распространения продольных УЗК в диапазоне от 100 до 9999 м/с.



Толщиномер УТ-301(UT-301) можно эксплуатировать при температуре окружающего воздуха от минус 10 до +50 °С, верхнем значении относительной влажности 95 % при +35 °С и более низких температурах, без конденсации влаги (группа исполнения С3 по ГОСТ 12997).



Технические характеристики ультразвукового толщиномера УТ-301 (UT-301):



Диапазоны измерения толщины толщиномером УТ301 (UT-301)

Тип преобразователя

Код преобразователя

Диапазон, мм

П112-10-6/2-А

10 - A

0,5 – 20

П112-10-4х4-Б

10 – Б

0,5 – 100

П112-5-12/2-Б

5.0 – Б

1,0 – 300

П112-2,5-12/2-Б

2.5 - Б

2,0 – 300

П112-1,25-20/2-А

1.25 - A

4,0 – 300



Пределы допускаемой основной погрешности измерений толщины, dн:
- ± 0,1 мм в диапазоне от 0,5 до 300 мм при установленной дискретности измерений 0,1 мм;- ± (0,05 + 0,001•dx), мм в диапазоне от 0,5 до 50 мм при установленной дискретности измерений 0,01 мм и работе с преобразователями П112-10-4х4-Б, П112-10-6/2-А, где dx – толщина измеряемого образца, мм;
- ± 0,1 мм в диапазоне от 50 до 99,9 мм при установленной дискретности измерений 0,01 мм;- ± 0,3 мм при работе с преобразователем П112-1,25-20/2-А.



Пределы допускаемой основной погрешности измерения скорости распространения УЗК, dv, м/с: ± (0,1/ dx + 0,005)•Сх, где Сх – измеренное значение скорости в образце, м/с;dx – толщина образца, в котором измеряется скорость распространения УЗК, мм.



Пределы допускаемой дополнительной погрешности толщиномера при измерениях, вызванной изменением температуры окружающей среды, на каждые 10 °C от границ температурного диапазона +(20 ± 5) °С в интервале температур от минус 10 до +50 °С, % от пределов основной погрешности: ± 20.



Электрическое питание толщиномера осуществляется от одной батареи типа 6F22 (типа «Крона») напряжением 9 В. Минимальное значение напряжения питания, при котором происходит включение сигнализации разряда батарей и автоматическое отключение от источника питания - (5,5 ± 0,2) В.



Время отключения электрической схемы от источника питания после последнего измерения или нажатия клавиши - (3 ± 0,2) мин.



Время непрерывной работы от батареи в режиме измерений с дискретностью 0,1 мм - не менее 200 ч.



Комплект поставки ультразвукового толщиномера УТ-301 (UT-301) входят:



Наименование и условное обозначение

Кол-во

1

Блок электронный УT-301

1 шт.

2

Преобразователь ультразвуковой П112-10-4х4-Б ("10Б")

1 шт.

3

Преобразователь ультразвуковой П112-10-6/2-А ("10А")

1 шт.

4

Преобразователь ультразвуковой П112-5-12/2-Б ("5Б12/2")

1 шт.

5

Кабель подключения преобразователя к толщиномеру УТ301

3 шт.

6

Кабель подключения к ЭВМ

1 шт.

7

Программное обеспечение для вывода информации на ЭВМ

1 диск

8

Батарея 6F22

1 шт.

9

Сумка-чехол

1 шт.

10

Отвертка

1 шт.

11

Руководство по эксплуатации с указаниями по поверке

1 экз.
