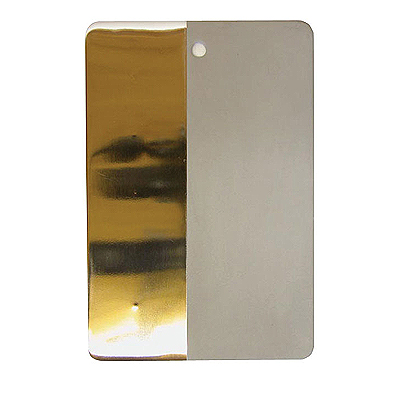

Тест-образец универсальный Magnaflux Z-5 (PSM-5)

  • Тест-образец универсальный Z-5 (PSM-5) Magnaflux

    /images/all/3/2319/big/img_5.jpg

    jijijij

    Тест-образец универсальный Magnaflux Z-5 (PSM-5)

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Magnaflux


Страна производитель: Великобритания Великобритания

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Доставляем расходные материалы и оборудование для капиллярного контроля (цветной дефектоскопии): очистители, проявители, пенетранты по всей России транспортными компаниями.

Тест-образец универсальный Magnaflux Z-5 (PSM-5)

Тип оборудования: образец, тест-панель, испытательная панель

Производитель испытательных панелей для ЦД: ITW Magnaflux, Великобритания

Описание: Образец для цветной дефектоскопии

Соответствие стандартам

Тест-образец MAGNAFLUX Z-5 cоответствует требованиям стандартов MIL-I-25135E, ASME, ASTM1417.

Назначение тест-образец Z-5

Тест-образец универсальный MAGNAFLUX Z5 (PSM-5) изготовлен из нержавеющей стали толщиной 2,3 мм, размером 10×15 см. С одной стороны на образце имеется хромированная полоса с пятью  трещинами на равном расстоянии друг от друга. Центры трещин расположены на выпуклых областях полосы и располагаются по мере возрастания. При контроле они появляются в виде звездообразных индикаций. Самая большая трещина становится видимой при использовании низкочувствительного пенетранта. Самую маленькую довольно трудно увидеть даже при использовании высокочувствительных пенетрантов. Тест-образец демонстрирует, что все элементы системы (как расходные материалы, так и оборудование) работают правильно. Другой участок тест-образца имеет пескоструйно обработанную поверхность для проведения испытаний на смываемость пенетрантов.



Рекомендации по обработке:

1. Придерживайтесь установленной процедуры обработки. Не сокращайте её. Сушка в печи предпочтительнее протирке салфеткой.
2. Прежде чем проводить оценку индикаторного рисунка, выдержите интервал времени, соответствующий времени проявления, обычно 10 минут.
3. При осмотре в ультрафиолетовом свете поворачивайте образец, чтобы свести к минимуму отражение от хромированной поверхности. В противном случае самые маленькие, не очень яркие индикаторные следы могут быть пропущены.
Контрастные очки фирмы MAGNAFLUX могут снизить влияние отражённого света.
4. Перед использованием образца проведите его сушку в печи, чтобы удалить растворитель, который применялся при окончательной очистке, из зон трещин. Остатки растворителя мешают проникновению пенетранта и разбавляют его.
5. Очищайте стандартный образец сразу после использования. Не позволяйте дефектоскопическим материалам «забиться» в трещины.
6. Используйте для каждого набора дефектоскопических материалов отдельные образцы.

Информация для заказа:

Тест-образец универсальный MAGNAFLUX  Z5 (PSM-5). (Арт. № 198055)

Рекомендуемые принадлежности

  • Контрастные очки Magnaflux для защиты от УФ-излучения (Артикул № 017G001).
  • Система УФ-освещения ZB-100F (Артикул № 032B023)
