Ультразвуковой расходомер-теплосчетчик UFP-20

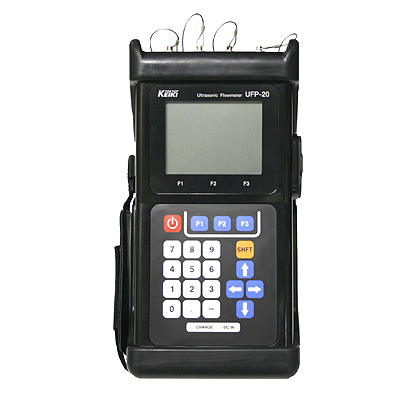

  • УЗ расходомер-теплосчетчик UFP-20 (расходомер TOKYO KEIKI)

    /images/all/3/2410/big/img_5.jpg

    jijijij

    Ультразвуковой расходомер-теплосчетчик UFP-20

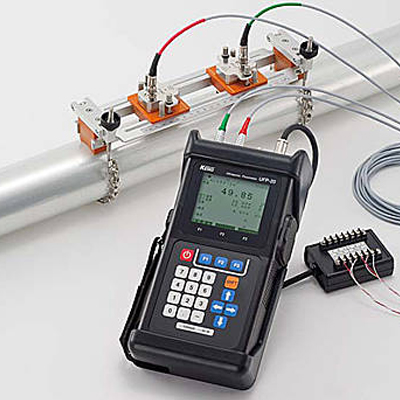

  • Ультразвуковой портативный расходомер жидкости Tokyo Keiki UFP-20

    /images/all/3/2410/big/img_14.jpg

    Ультразвуковой портативный расходомер жидкости Tokyo Keiki UFP-20

    Ультразвуковой портативный расходомер жидкости Tokyo Keiki UFP-20

ЦЕНА: 347 000 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
TOKYO KEIKI


Страна производитель: Япония Япония

Гарантия: 1 год
Внесен в Госреестр СИ. Поверка дополнительно
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Доставляем расходомеры жидкости, воды по всей России курьерскими службами и транспортными компаниями.



Ультразвуковой расходомер UFP-20



Ультразвуковой расходомер-теплосчетчик UFP-20 - от 10 620$ с НДС без датчиков. Оплата в руб. по курсу ЦБ РФ.

Тип оборудования: Расходомер ультразвуковой, расходомер жидкости, расходомер воды

Производитель: TOKYO KEIKI INC., Япония
Серия расходомеров: UFP

Модель расходомера: UFP-20



Описание: ультразвуковой прибор для определения расхода жидкости в трубах



Гарантия на расходомер ультразвуковой UFP-20: 12 месяцев



Ультразвуковой расходомер UFP-20 обладает следующими функциями и особенностями:



  • Функция теплосчётчика. Измерение значений количества теплоносителя, тепловой энергии и тепловой мощности с помощью платинового термопреобразователя сопротивления с номинальной статической характеристикой преобразования 100П (Pt100).
  • Многоканальное измерение расхода. Простота настройки на двухканальное или двухлучевое измерение расхода.
  • Водонепроницаемый корпус. Герметичность сохраняется даже во время работы и соответствует степени защиты IP65.
  • Функция контроля принимаемого эхо-сигнала. Визуальное подтверждение качества принимаемого эхо-сигнала.
  • Порт USB для переноса данных. Журналы измерений и данные на объекты, хранящиеся в памяти расходомера, можно переносить на ПК путём копирования на флеш накопитель USB.



Технические характеристики расходомера Tokio Keiki UFP-20



Рабочие жидкости

Типы

Однородные и акустически прозрачные (вода, сточные воды, техническая вода, морская вода, питьевая вода, масла, водный раствор этиленгликоля и т.п.)

Диапазон измерений

Преобразованная скорость потока от -30 до +30 м/с

Метод измерения

Измерение разности времени прохождения ультразвукового сигнала

Трубы

Диаметр

Диаметр условного прохода (Ду) 13-5 000 мм

Типы

Материалы, допускающие устойчивое прохождение ультразвукового сигнала, такие как углеродистая сталь, нержавеющая сталь, литейный чугун, пластмасса, медь, ковкий чугун и т.п.

(Примечание: подходящий диаметр условного прохода зависит от материала трубы.)

Облицовка

Без облицовки, битумноэпоксидное покрытие, огнеупоры и т.п.

Преобразователи

Диаметр условного прохода

Диапазон температур измеряемой жидкости

Для труб малого диаметра

Ду 13-50 мм

от -20°С до +120°С

Для труб среднего диаметра

Ду 65-500 мм

(Ду 20-50 мм)*1

от -20°С до +120°С

Для труб большого диаметра

Ду 300-5 000 мм

от -20°С до +80°С

Погрешность измерений (от показания)

При скорости более 1 м/с

При скорости менее 1 м/с

Ду 13*2-90 мм

(Ду 20-50 мм)

±2,0%

(±2,0-5%)*1

±0,02 м/с

(±0,02-0,05 м/с)

Ду 100-250 мм

±1,5%

±0,015 м/с

Ду 300-5 000 мм

±1,0%

±0,01 м/с

Регистрация данных

Около 165 000 единиц данных (время измерений, мгновенные значения величин расхода, суммарные значения величин расхода в прямом/обратном направлениях, коды ошибок и т.п.) (по выбору оператора).

Возможность переноса данных из встроенной памяти прибора с помощью флеш накопителя USB в виде файлов значений с разделителями-запятыми.

Ввод данных о температуре

4 платиновых термопреобразователя сопротивления с номинальной статической характеристикой
преобразования 100П (Pt100)

Аналоговый выход

1 токовый выход, 4-20 мА, макс. допустимое сопротивление нагрузки 550 Ом

Дисплей

Матричный ЖК-дисплей 320 × 240 точек с подсветкой

Функции

Двухканальное / двухлучевое измерение расхода (при использовании дополнительной пары ПЭА)

Удобный интерфейс с мастером установки

Функция толщиномера (диапазон толщин: 1-100 мм; погрешность: ±0,1 мм или ±1,5% от показания)

Функция измерения скорости ультразвука (диапазон: 500-3 000 м/с; погрешность: ±5%)

Функция контроля принимаемого эхо-сигнала

Поддержка 8 языков интерфейса, включая русский

Размерность измерений в метрической / британской системе мер на выбор оператора

Отсечка низкого значения величины расхода

Коррекция ухода нуля / поправка на предел измерения

Самотестирование

Фильтрация данных

Сигнальный кабель

Стандартная длина 7 м (максимальная длина - 157 м)

Конструкция корпуса

Соответствует требованиям стандарта МЭК 60529 и имеет степень защиты IP65

Электропитание

Источник электропитания 10-30 В постоянного тока / Сетевой блок питания с входным напряжением
90-264 В перем. тока, 47/63 Гц

Аккумулятор

Время непрерывной работы 8 часов / Быстрая зарядка в течение 4 часов

Диапазон рабочих температур

от -10°С до +50°С (электронный блок)

Габаритные размеры и масса электронного блока

135 × 250 × 68 мм / около 1,3 кг (с аккумулятором)





*1 Для измерения расхода на трубах с диаметром условного прохода 20-50 мм рекомендуется использовать преобразователи среднего размера по причине ослабления ультразвукового сигнала аналогично оцинкованным трубам.

*2 Необходима настройка расходомера с использованием данных на объект.



Изготовитель оставляет за собой право на изменение конструкции и технических характеристик прибора без предварительного уведомления и каких-либо обязательств со своей стороны.

Внимательно изучите руководство по эксплуатации перед работой с расходомером.

Расходомер Tokio Keiki UFP-20

Введите число *
Спрашивает: Булат:

необходима консультация по выбору комплектации, тех обслуживанию и поверке
Спрашивает: Константин Васильевич:

Tokyo Keiki UFP-20 укажите пожалуйста цену и комплектность поставки для одновременного измерения расхода(а так же тепловой энергии), в 2х трубопроводах диаметром до 200мм. А так же может ли Ультразвуковой расходомер Portaflow 330 ("горячий") измерять одновременно расход в 2х трубопроводах.


Введите число *
Сертификаты

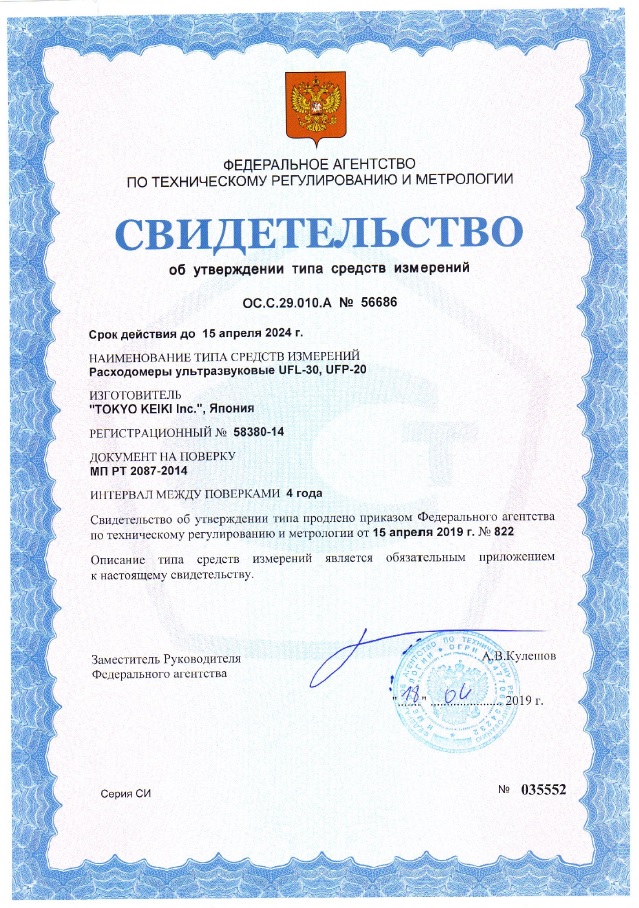

Свидетельство об утверждении типа СИ на расходомеры ультразвуковые UFP-20

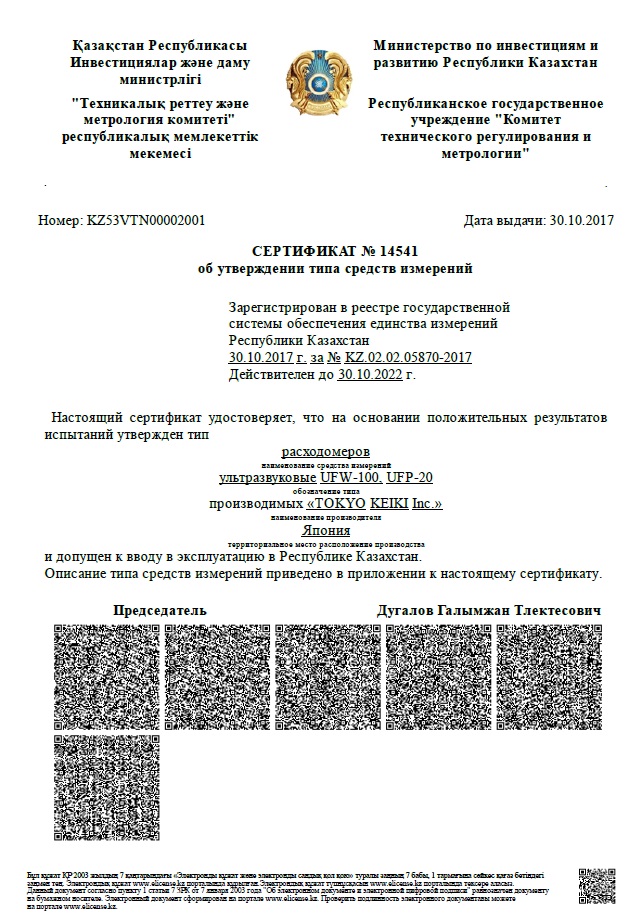

Сертификат об утверждении типа средств измерений в Республике Казахстан на расходомеры ультразвуковые UFP-20
