Измерительный проектор JT12A-A

  • Измерительный проектор Time group JT12A-A

    /images/all/3/2445/big/img_5.jpg

    jijijij

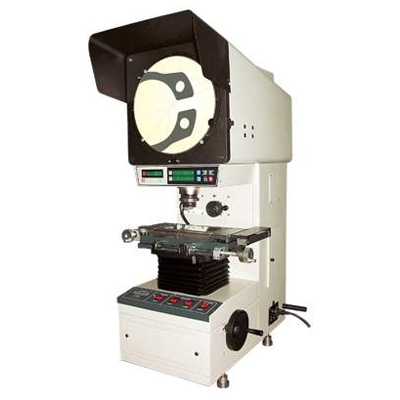

    Измерительный проектор JT12A-A

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
TIME GROUP INC.


Страна производитель: Китай Китай
Артикул: JT12A-A
Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: измеритель проектор

Производитель: Time Group inc., Китай

Серия: JT12

Модель: JT12A-A



Описание: прибор для измерения изделий различной формы сложной конфигурации.



Гарантия на проектор JT12A-A: 12 месяцев.



Назначение прибора:

Цифровой измерительный проектор JT12A-A - это точный оптический прибор, предназначенный для измерения изделий различной формы со сложными очертаниями и поверхностью. К данным изделиям относятся фасонные фрезы, шестерни, метчики, кулачковые шайбы, лекала, перфорированные заготовки, а так же различные резцы и инструменты.



Цифровой измерительный проектор JT12A-A позволяет проводить следующие виды измерений:

  • Сопоставление измерений со «стандартным изображением».

Данный способ является наиболее распространенным и может применяться как с подсветкой, так и освещением отображения. Он обычно используется для исследования рабочих образцов малого размера, а так же изделий сложной формы. Обеспечивается быстрое и точное измерение различных параметров образца.

  • Измерения с использованием системы считывания координат X или Y рабочего стола.

Данный способ измерений основан на перемещении рабочего стола по осям X или Y с отображением значения смещения на экране.

  • Непосредственное измерение увеличенного изображения образца на проекционном экране с помощью стеклянной шкалы.

Подобный вид измерений более прост и удобен, но он может использоваться только при измерении некоторых частей исследуемого образца.

  • Измерение угла посредством поворота проекционного экрана.



Технические характеристики проектора JT12A-A:



Диаметр экрана 300 мм
Угол поворота 0° - 360°
Шкала индикатора поворота 1'
Погрешность при повороте 6'
Питание 220В, 50 Гц
Передача данных RS232



Объектив

Кратность увеличения

10х

20х

50х

100х

Область обзора на объекте

30 мм

15 мм

6 мм

3 мм

Рабочее расстояние

75 мм

69 мм

26 мм

26 мм

Погрешность увеличения 0.08%

Примечание: в стандартной комплектации с прибором поставляется 10х объектив и 10х полупрозрачное зеркало.



Рабочий стол



Площадь рабочего стола 340х152 мм
Координата X 0-150 мм, дискретность 0,01 мм
Координата Y 0-50 мм, дискретность 0,01 мм
Координата Z
80 мм (фокусное расстояние)
Погрешность
(4+40L) um, где: L-длина, которая должна быть измерена в м



Источник света



Освещение по контору
Вольфрамовая галогенная лампа 12В, 100Вт
Освещение поверхности Вольфрамовая галогенная лампа 24В, 150Вт



*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по цифровым измерительным проекторам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем измерительные приборы по всей России курьерскими службами и транспортными компаниями.

Введите число *
Спрашивает: Андрей:

Добрый день! Скажите пожалуйста Измерительный проектор JT12A-A внесен в гос реестр? Его можно поверить?
