Контрольно-измерительная установка «Многофункциональная Автоматизированная Расшифровка Снимков» серии «НОРД»

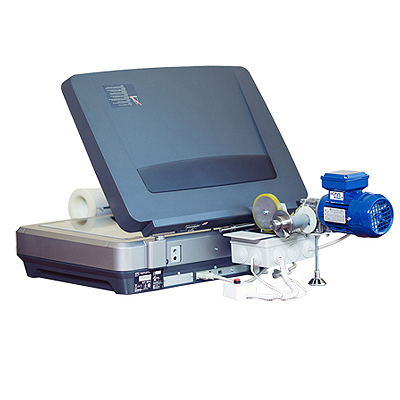

  • Контрольно-измерительная установка «Многофункциональная Автоматизированная Расшифровка Снимков» серии «НОРД» - АПК МАРС НОРД

    /images/all/3/2675/big/img_5.jpg

    jijijij

    Контрольно-измерительная установка «Многофункциональная Автоматизированная Расшифровка Снимков» серии «НОРД»

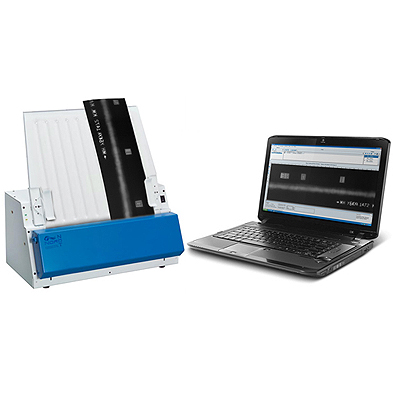

  • Установка МАРС НОРД со сканером MICROTEK MII-900 Plus

    /images/all/3/2675/big/img_14.jpg

    Установка МАРС НОРД со сканером MICROTEK MII-900 Plus

    Установка МАРС НОРД со сканером MICROTEK MII-900 Plus

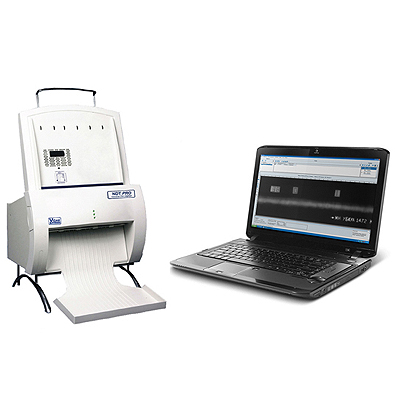

  • Аппаратно-программный комплекс МАРС НОРД со сканером VIDAR NDT Pro

    /images/all/3/2675/big/img_16.jpg

    1

    Аппаратно-программный комплекс МАРС НОРД со сканером VIDAR NDT Pro

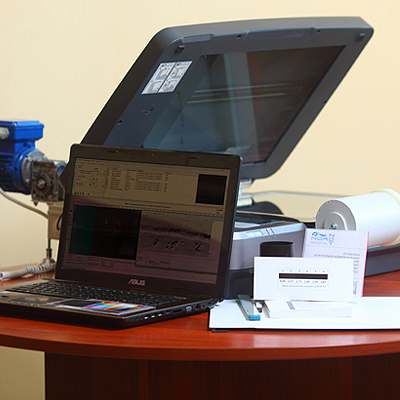

  • Контрольно-измерительная установка «Многофункциональная Автоматизированная Расшифровка Снимков» «НОРД» со сканером Epson Expression 10000XL

    /images/all/3/2675/big/img_18.jpg

    1

    Контрольно-измерительная установка «Многофункциональная Автоматизированная Расшифровка Снимков» «НОРД» со сканером Epson Expression 10000XL

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Норд-НДТ


Страна производитель: Россия Россия

В наличии!
Гарантия: 1 год
Внесен в Госреестр СИ. Поверка входит в цену
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Калинчев Олег
Менеджер по направлению Норд-НДТ
Здравствуйте! Меня зовут Калинчев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 120

Моб.: +7 (926) 610-24-08

E-mail: ok@geo-ndt.ru

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Компания ООО «ГЕО-НДТ» предоставляет оборудование для рентгенографического контроля и аппаратные комплексы для расшифровки рентгеновских снимков. Доставка осуществляется транспортными фирмами и курьерскими службами по всей территории России.



Вид оборудования: Аппаратно-программная установка автоматизированной расшифровки рентгеновских снимков.
Серия: МАРС НОРД.
Производитель: Россия, ООО «НОРД-НДТ».


Модели: НОРД-ТРН, НОРД-СТД, НОРД-АРХ, НОРД-ГЗП.


Гарантия на установку МАРС НОРД: 1 год.

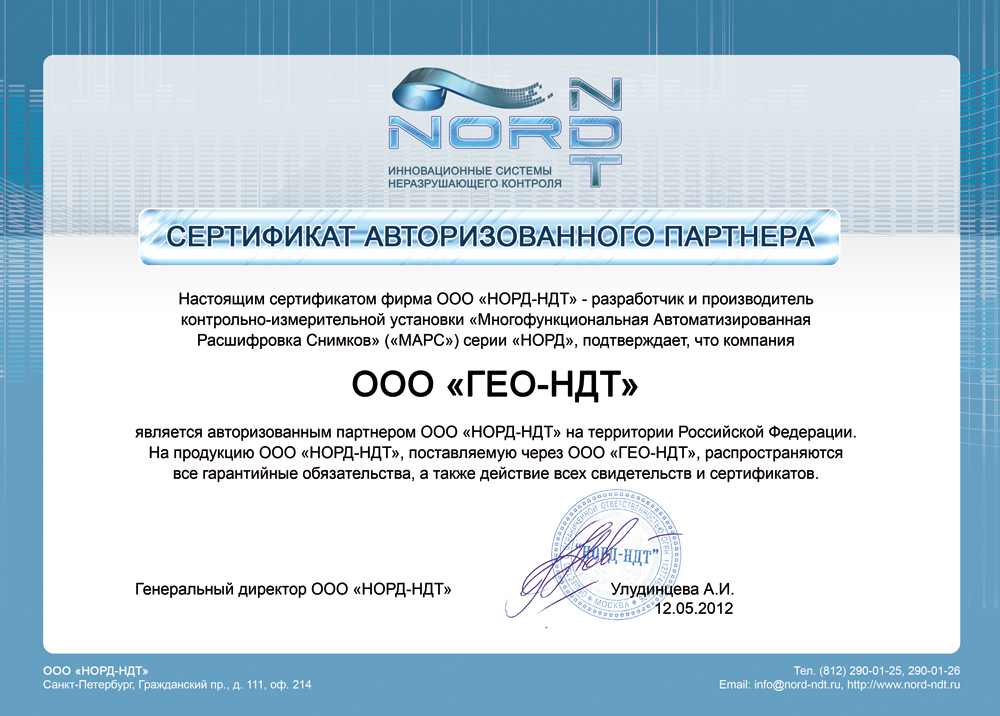

Наша компания – официальный дистрибьютор программного комплекса «МАРС» серии «НОРД».



Применение установки КИУ МАРС НОРД



Оборудование используется для оцифровки, протоколирования и расшифровки, автоматизированной оценки, архивирования результатов контроля рентгеновских снимков, получаемых на промышленных объектах в результате радиографического контроля.

АПК МАРС НОРД поможет снизить вероятность погрешностей исследования и увеличить скорость обработки рентгеновских фотоснимков, а также систематизировать архив.

Многофункциональность комплекса создается за счет объединения в установке таких измерительных приборов для рентгеновского контроля, как денситометр, негатоскоп, лупа, измерительные линейки и др. Все они требуются при визуальной обработке снимков.



Четыре модификации программного обеспечения аппаратного комплекса



НОРД-АРХ – осуществляет архивирование, обработку, оцифровку фотоснимков и сопутствующей информации, располагает полным набором инструментов и фильтров для исследования.

НОРД-СТД – служит дополнением к модификации НОРД-АРХ, имеет функции расшифровки и поиска дефектов сварного соединения, оценки качества рентгеновского фотоснимка по ГОСТ 7512-82, протоколирования результатов проверки. Нормативные документы, по которым осуществляется проверка: Государственный стандарт 23055-78, Ведомственные строительные нормы 012-88, Свод правил 62.13330.2011 и ПБ 03-585-03.

НОРД-ТРН – является дополнением модификации НОРД-СТД, имеет опции протоколирования и раскодировки рентгеновских фотоснимков по РД 19.100.00-КТН-001-10 («Транснефть»).

НОРД-ГЗП – обладает опцией записывания и расшифровки по СТО Газпром 2-2.4-083-2006, дополняющей модификацию НОРД-СТД.

Наша компания реализует комплексы автоматизированной расшифровки и протоколирования фотоснимков по нормативным документам, предоставленным заказчиком.



Установка НОРД может поставляться с различными сканерами (оцифровщиками) рентгеновской пленки.



Состав установки «НОРД»
Комплектация сканером Epson Комплектация сканером  MICROTEK Комплектация сканером  VIDAR
  • ноутбук или персональный компьютер,
  • сканер со слайд-модулем Epson Expression 10000 XL,
  • принтер,
  • специализированное ПО серии НОРД,
  • калибровочный набор мер оптической плотности,
  • комплект документации на русском языке,
  • дополнительная опция: автоподатчик рулонной пленки.
  • ноутбук или персональный компьютер,
  • сканер MII-900 Plus с протяжным механизмом для рулонных пленок,
  • принтер,
  • специализированное ПО серии НОРД,
  • калибровочный набор мер оптической плотности,
  • комплект документации на русском языке.
  • ноутбук или персональный компьютер,
  • сканер Vidar NDTPro с протяжным механизмом для рулонных пленок,
  • принтер,
  • специализированное ПО серии НОРД,
  • калибровочный набор мер оптической плотности,
  • комплект документации на русском языке.



Функциональные характеристики определяются программным обеспечением Установки МАРС-НОРД:



  •       Оцифровка радиографических и рентгеновских снимков с помощью сканера;
  •       Автоматизированная расшифровка радиографических и рентгеновских снимков: поиск шва, эталона, дефектов сварного соединения;
  •       Оценка качества снимка по ГОСТ 7512-82;
  •       Разбраковка дефектов сварного соединения в соответствии с СП 62.13330.2011, ВСН 012-88, ПБ 03-585-03, СТО Газпром 2-2.4-083-2006, РД 19.100.00-КТН-001-10;
  •       Протоколирование результатов контроля в соответствии с СП 62.13330.2011, ВСН 012-88, ПБ 03-585-03, СТО Газпром 2-2.4-083-2006, РД 19.100.00-КТН-001-10;
  •       Архивация радиографических и рентгеновских снимков и результатов контроля;
  •       Набор инструментов и фильтров для визуального анализа снимков:
  •       Инструменты для измерений по снимку:
    • размеры объектов на снимке с точностью 0,1 мм;
    • расстояние между объектами и элементами снимка с точностью 0,1 мм;
    • оптическую плотность в любой заданной точке снимка с точностью 0,1 Б;
    • относительную высоту над уровнем основного металла с точностью 0,1 мм.



Технические характеристики при комплектации сканером Epson Expression 10000XL:



Тип сканера

Оцифровка форматных пленок

Для оцифровки рулонной пленки необходимо комплектовать установку автоподатчиком

Сенсор

CCD

Источник света

флуоресцентная с холодным катодом

Разрешение сканирования, dpi

от 50  до 2400 (до 11 мкм)

Диапазон оптической плотности, Б

от 0 до 3,8

Ширина рулонных и форматных пленок, мм

от 1 до 310

Длина рулонных и форматных пленок, мм

от 1 до 7 000

Разрядность сканирования в оттенках серого, бит

16

Скорость сканирования, сек

     при сканировании 350х430мм в 300 dpi

     при сканировании 350х430мм в 2400 dpi



95

540

Интерфейс

USB (USB 2.0)

Вес сканера, кг

17

Габаритные размеры сканера, мм

656 x 458 x 210

Источник питания

AC 100В до 240В, 47-63 Гц, 1,5 А Макс

Потребляемая мощность

45 Вт



Технические характеристики при комплектации сканером VIDAR NDTPro:



Тип сканера

Оцифровка рулонных и форматных пленок

Сенсор

CCD

Источник света

LED

Разрешение сканирования, dpi

75; 150; 300; 570

Диапазон оптической плотности, Б

от 0,5 до 4,0

Ширина рулонных и форматных пленок, мм

до 355

Длина рулонных и форматных пленок, мм

до 6 000

Разрядность сканирования в оттенках серого, бит

16

Скорость сканирования, сек

     при сканировании 350х430мм в 570 dpi



105,6

Интерфейс

USB (USB 2.0)

Вес сканера, кг

21

Габаритные размеры сканера, мм

480 x 380 x 320

Источник питания

85 до 264В, 47-63 Гц

Потребляемая мощность

до 100



Технические характеристики при комплектации сканером MII-900 Plus:



Тип сканера

Оцифровка рулонных и форматных пленок

Сенсор

CCD

Источник света

LED

Разрешение сканирования, dpi

от 50  до 2400 (до 11 мкм)

Диапазон оптической плотности, Б

от 0 до 4,7

Ширина рулонных и форматных пленок, мм

от 63,5 до 355

Длина рулонных и форматных пленок, мм

от 63,5 до 4 500

Разрядность сканирования в оттенках серого, бит

16

Скорость сканирования, сек

     при сканировании 350х430мм в 300 dpi

     при сканировании 350х430мм в 2400 dpi



18

292

Интерфейс

USB (USB 2.0)

Вес сканера, кг

9

Габаритные размеры сканера, мм

260 x 474 x 235

Источник питания

AC 100В до 240В, 47-63 Гц, 1,5 А Макс

Потребляемая мощность

54,9 Вт



 Технические характеристики Установки МАРС-НОРД:



  • Качество оцифровки радиографических снимков: 65536 градаций серого (динамический диапазон 16 бит).
  • Рекомендуемое разрешение сканирования радиографических снимков: 72,6 микрона (350 dpi).
  • Максимальная оптическая плотность  радиографических снимков в зависимости от применяемого сканера.
  • Формат файла: защищенный от редактирования, с сохранением качества оцифровки.
  • Сканирование с автоподатчиком рулонной пленки, позволяющим за один прием закладки пленки в подающий механизм сканера делать покадровую оцифровку. Возможность просмотра всей пленки целиком.
  • Программа Установки МАРС-НОРД: язык интерфейса и инструкция по применению – русский, оценка качества изображения в соответствии с ГОСТ 7512-82, расшифровка дефектов сварного шва и протоколирование в соответствии с выбранным нормативным документом.



Вы можете приобрести оцифровщики, аппаратно-программные комплексы и установки для расшифровки рентгеновских снимков, обратившись по телефонам, указанным в разделе «контакты», или направив запрос на электронную почту: info@geo-ndt.ru.

Введите число *


Введите число *
Сертификаты

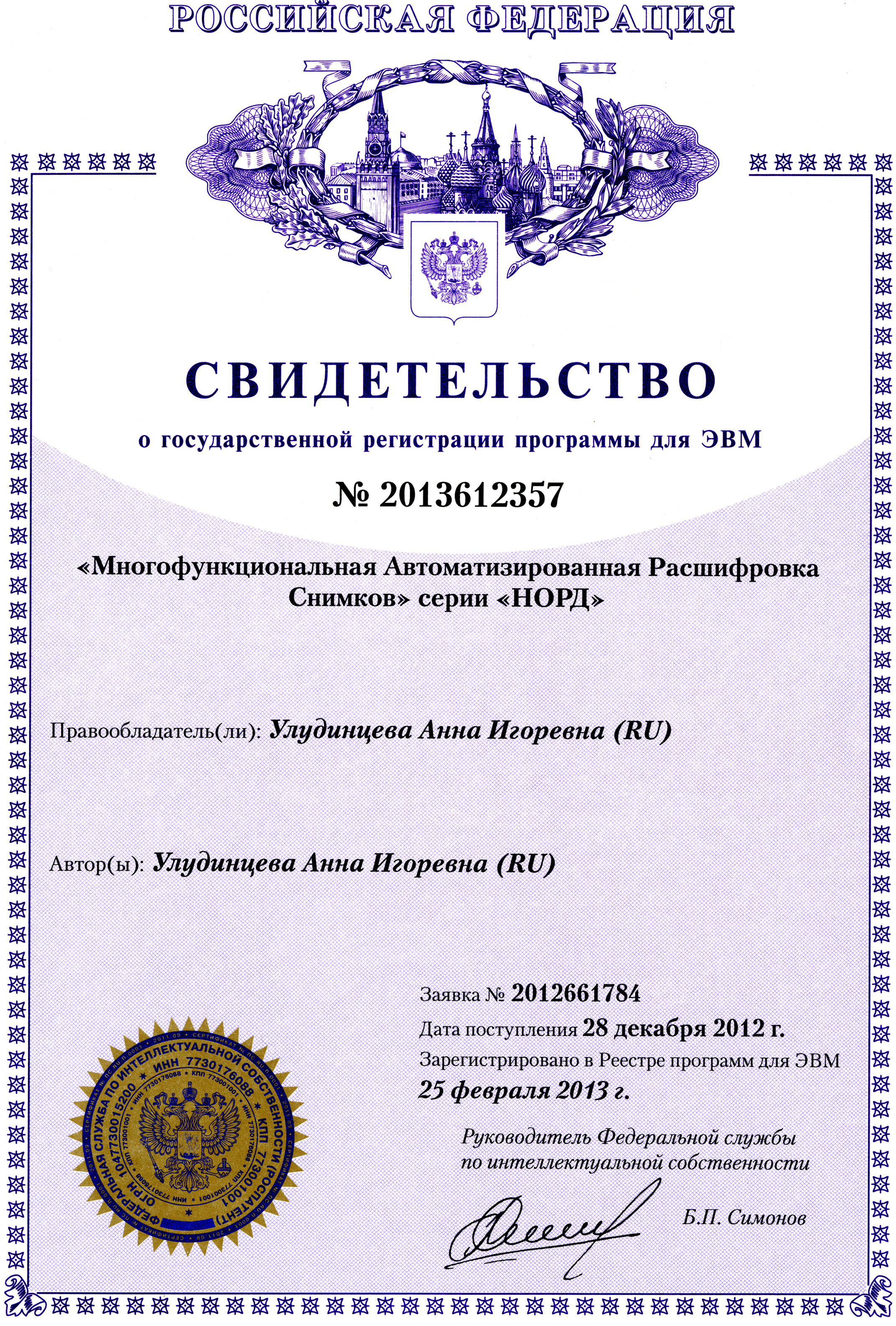

Свидетельство о государственной регистрации программы для ЭВМ

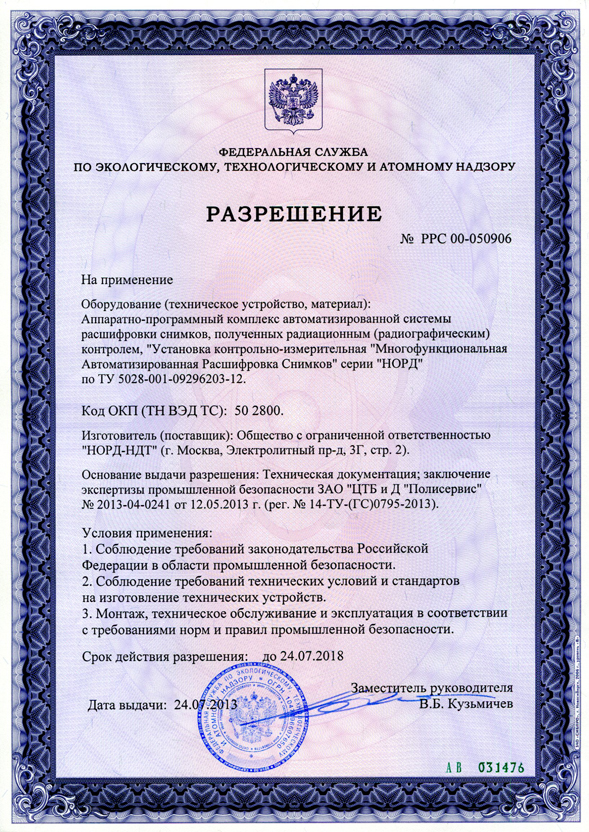

Разрешение на применение Ростехнадзора России

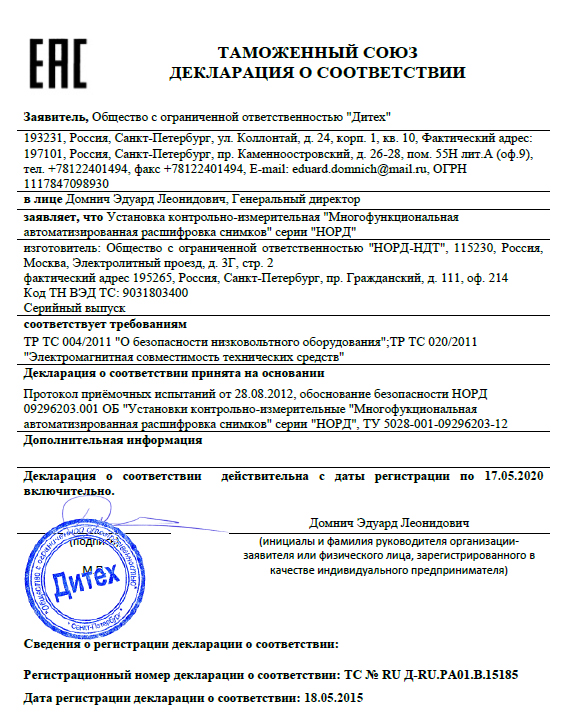

Декларация соответствия на установку НОРД: ТР ТС № RU Д-RU.PА01.В.15185 от 18.05.2015 г.
