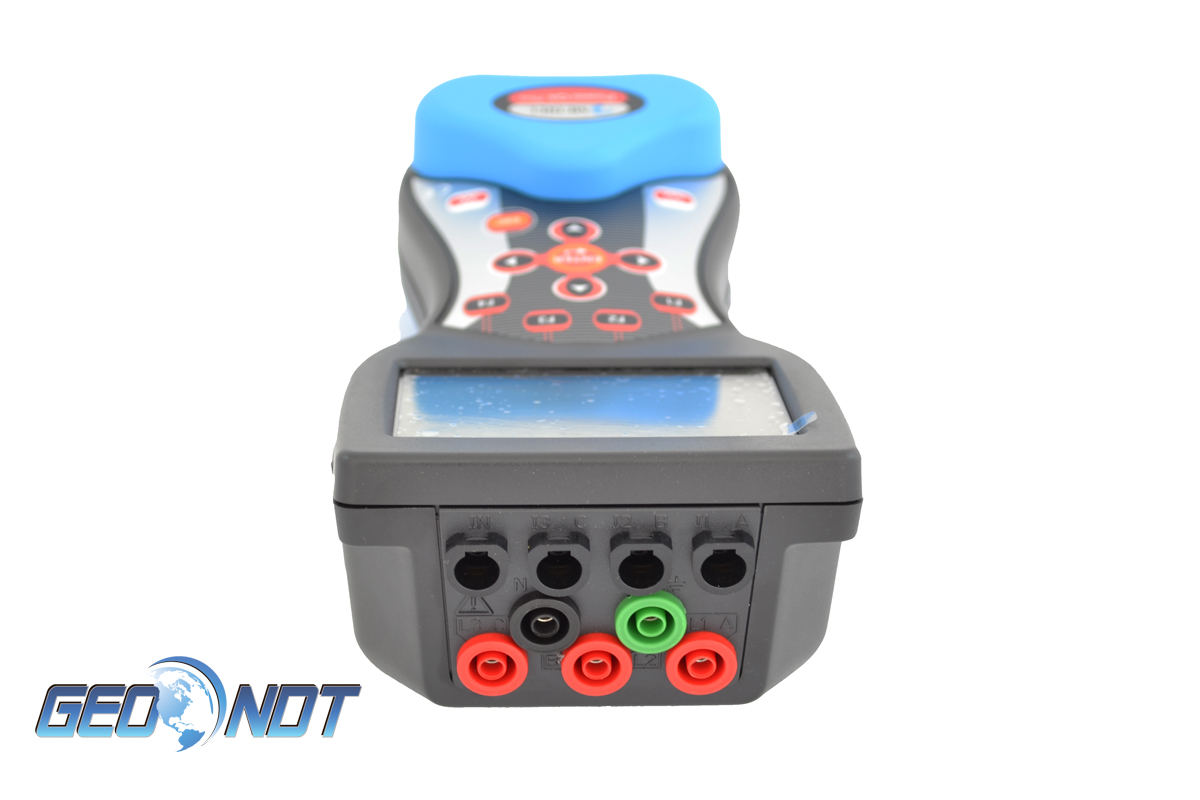

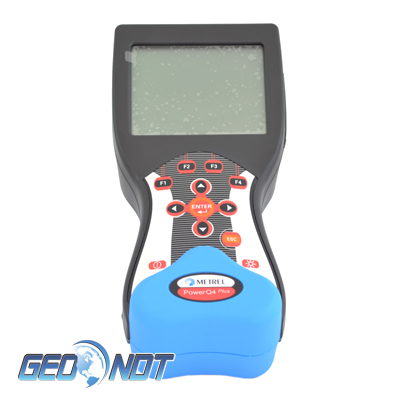

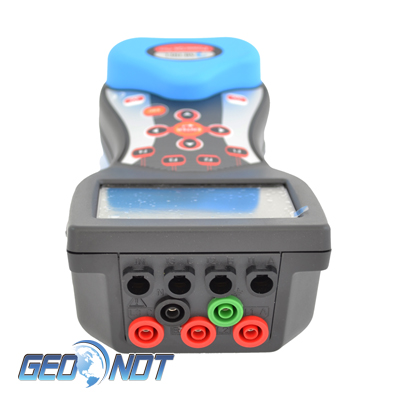

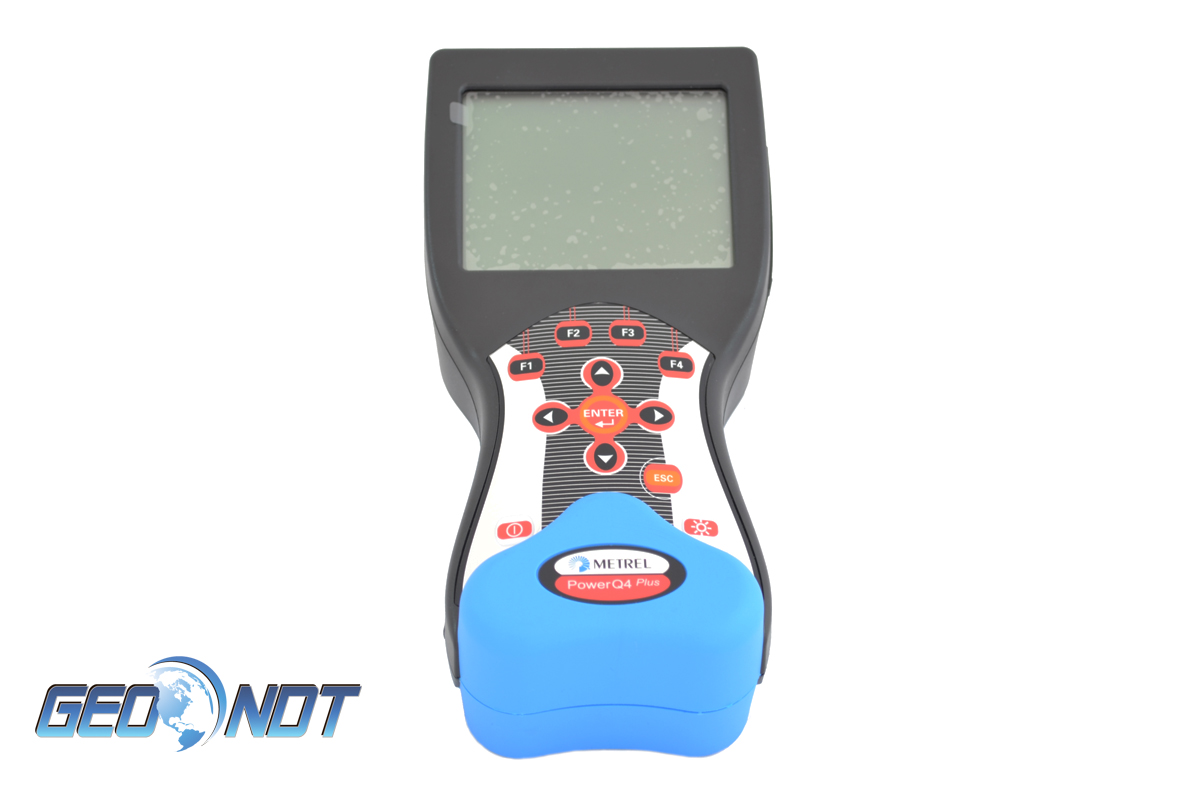

Анализатор качества электроэнергии Metrel MI 2792A PowerQ4 Plus
Анализатор качества электроэнергии Metrel MI 2792A PowerQ4 Plus
ЦЕНА: снят с производства
Поверка входит в цену
Производитель: METREL
Распечатать
Руководство по эксплуатации

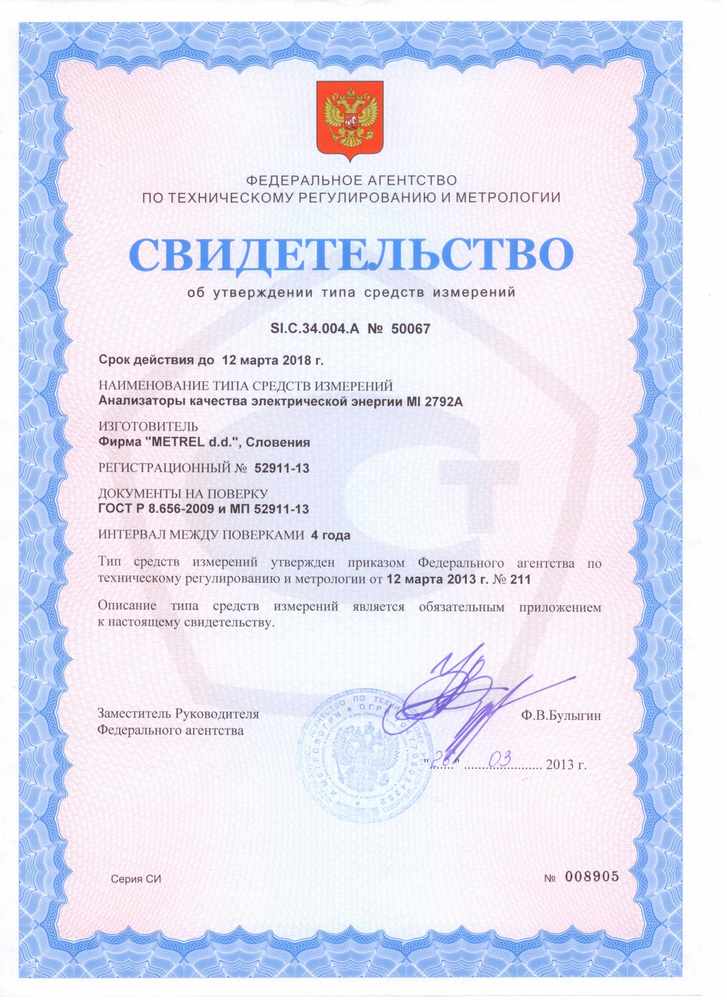

Гарантийный срок: 3 года Внесен в Госреестр СИ Страна производитель: Словения
Описание
Отзывы
Вопрос-Ответ

Внимание! Анализатор качества электроэнергии Metrel MI 2792A PowerQ4 Plus больше не выпускается. Замена MI 2892.



Тип оборудования: Анализатор качества электроэнергии.

Производство: Metrel d.d., Словения

Серия: Metrel MI 2792

Модель: Metrel MI 2792A PowerQ4 Plus

Описание: Прибор для анализа качества электрической энергии.

Гарантия на анализатор качества электроэнергии Metrel MI 2792A PowerQ4 Plus: 36 мес.



Назначение прибора:

Многофункциональный анализатор качества электроэнергии Metrel MI 2792A PowerQ4 Plus предназначен для оперативного контроля качества электрической энергии. Прочная конструкция, небольшой вес, имеет высокоинформативный экран, возможность организации удаленного доступа с помощью опционального GPRS-модема и большой объем памяти позволяют применять его и для стационарной регистрации.



Функции:



  • Измерение напряжения (TRMS, пиковые значения, пик-фактор) на 4 входах напряжения;
  • Измерение силы тока (TRMS, пиковые значения, пик-фактор) на 4 токовых входах;
  • Измерение мощности (полной, активной, реактивной);
  • Измерение коэффициента мощности cosφ;
  • Измерение коэффициентов не симметрии и фликера;
  • Измерение коэффициента искажения синусоидальности кривых тока и напряжения THD и коэффициентов гармонических составляющих;
  • Измерение интергармоник;
  • Измерение энергии (активной, реактивной, генерируемой, потребляемой);
  • Регистрация особых событий напряжения: провалов, прерываний, перенапряжений;
  • Регистрация пускового тока;
  • Функция осциллографа, возможность записи формы сигнала;
  • Регистрация переходных процессов;
  • Измерение температуры.



Особенности анализатора качества электроэнергии Metrel MI 2792A PowerQ4 Plus:



  • Соответствие ГОСТ Р 51317.4.30 (МЭК 6100-4-30) и ГОСТ Р 51317.4.7 (МЭК 6100-4-70).
  • Одновременное 8-канальное 16-битное АЦ-преобразование для минимизации фазовой погрешности;
  • 4-квадрантное измерение;
  • Одновременный контроль более 500 параметров;
  • Построение фазной диаграммы и диаграммы не симметрии на экране прибора;
  • Встроенная память объемом 8 Мб позволяет вести регистрацию в течение нескольких недель;
  • Возможность задания до 10 установок, на основании любого сигнала, регистрируемого прибором;
  • Просмотр записанных данных без остановки регистрации;
  • Русифицированное ПО Power View, поставляемое вместе с прибором, дает возможность быстро и эффективно обрабатывать результаты измерений;
  • Удаленный доступ к прибору посредством опционального GPRS-модема;
  • Датчик температуры для измерения температуры трансформаторов, конденсаторных батарей и др.



Технические характеристики анализатора качества электроэнергии Metrel MI 2792A PowerQ4 Plus:

Функция

Диапазон измерения

Разрешение

Погрешность измерений



Напряжение

5...1500В(UL-N) (скз)

10мВ

±(0,2%)



20...2600(UL-L) (скз)

100мВ









Ток

3 ... 6000 A (клещи А 1227)

50мА...1200 А (клещи А1281)

0,1 А (клещи А 1227)

0,01А(клещи А 1281)

±(1,5%)(клещи А 1227)

±(0,4%)(клещи А 1281)




Частота

10,00 ... 70,00 Гц

2 мГц

±10мГц



Мощность (активная, реактивная, полная) [Вт, Вар,ВА]

0,000 к ... 999.9 к (клещи А1227)

0,000 к ... 999.9 к (клещи А1281)

4 цифры

±(1,8%) (клещи А1227)

±(0,8%) (клещи А1281)



Коэффициент мощности,

-1,00...1,00

0,01

±0,02



Cos φ

0.00...1.00

0.01

±0,02



Гармоники напряжения и тока

Uhn < 3 % UN

10 мВ

0,15 % UN



3 % UN N

0,5% Uhn









Ihn < 10 % IN

0,15 % IN



10 % IN N

0,5% Ihn









Коэффициент искажения синусоидальности кривых тока и напряжения (THD)

0% UNU<100% UN

0.1%

±0,3



0%IN I<100% IN

±0,6



100%IN I<200% IN

±1,5



Провалы и перенапряжения



Значение напряжения провала/перенапряжения

20...1500В

10мВ

0,50%



Длительность











30мс...70 дней

1мс

±20мс













Коэффициент несимметрии по прямой и обратной последовательности

0,0...17%

0,10%

±1%



Кратковременная и длительная доза фликера

0,4...4

0,001

±5%



Интервал усреднения

От 1с до 3600с



Частота дискретизации

5120 Гц



Подключение к ПК

RS 232, USB



Дисплей

ЖК экран с подсветкой, 320 x 200 пикс.



Память

8 МБ, энергонезависимая



Питание

230 В или 6x1,2 В NiCd / NiMh аккум. батарей AA



Категория перенапряжения

1000 В /CAT III; 600 В /CAT IV



Класс защиты

Двойная изоляция



Вес, размеры

0,65 кг; 220х115х90мм



UN - среднеквадратическое значение напряжения ;Uhn - измеренное значение n-ой гармонической составляющей напряжения



IN- среднеквадратическое значение тока; Ihn - измеренное значение n-ой гармонической составляющей тока

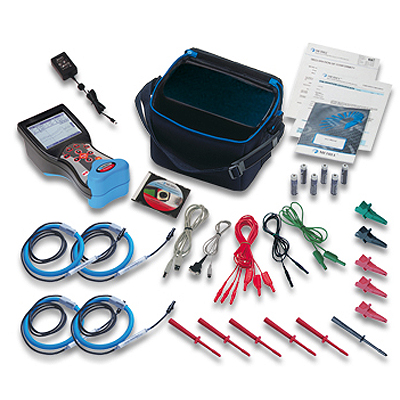

Комплект поставки анализатора качества электроэнергии Metrel MI 2792A PowerQ4 Plus:



  • Анализатор MI 2792А Power Q4 Plus
  • Токовые клещи А1227 3000А, 4 шт
  • Измерительные наконечники, 4 шт
  • Зажимы «крокодил», 5 шт
  • Провода для измерения напряжения, 5 шт
  • ПО Power View
  • Интерфейсные кабели RS232, USB
  • Адаптер питания
  • Аккумуляторные батареи 6 шт
  • Сумка для переноски
  • Руководство по эксплуатации



Наименование
MI2792А Анализатор качества электрической энергии (комплект с гибкими клещами А1227 30/300/3000 А)
  Дополнительные принадлежности:
А 1355 GPS приемник
S2051 Комплект токоизмерительных клещей А1281 диапазон измерения 50мА-1200А,  4 штуки.
А1033 Токоизмерительные клещи на 1000А
A1122 Малые токоизмерительные клещи до 5А - 1 штука (необходим А1039)
А1069 Малые токоизмерительные клещи на 100А - 1 штука (необходим А1039)
А1037 A 1037 трехфазный трансформатор тока 5 А/1 В
A 1179 3-фазный набор гибких клещей Ampflex 20A/200A/2000A
A 1257 3-фазный набор гибких клещей Ampflex 30A/300A/3000A - 1 шт
A 1227 Однофазные гибкие токовые клещи 3000/300/30А / 1В - 1 шт
A1039 Адаптер для подключения клещей А1122, А1069 к прибору
S2014 Набор защитных предохранителей
S2015 Набор плоских зажимов, 4 шт.

MI2792A Анализатор качества электрической энергии (комплект с клещами А1281 0,5/5/100/1000 А)
  Дополнительные принадлежности:
А 1355 GPS приемник
А 1356 GSM модем
S2051 Комплект токоизмерительных клещей А1281 диапазон измерения 50мА-1200А,  4 штуки.
А1033 Токоизмерительные клещи на 1000А
A1122 Малые токоизмерительные клещи до 5А - 1 штука (необходим А1039)
А1069 Малые токоизмерительные клещи на 100А - 1 штука (необходим А1039)
А1037 A 1037 трехфазный трансформатор тока 5 А/1 В
A 1179 3-фазный набор гибких клещей Ampflex 20A/200A/2000A
A 1257 3-фазный набор гибких клещей Ampflex 30A/300A/3000A - 1 шт
A 1227 Однофазные гибкие токовые клещи 3000/300/30А / 1В - 1 шт
A1039 Адаптер для подключения клещей А1122, А1069 к прибору
S2014 Набор защитных предохранителей
S2015 Набор плоских зажимов, 4 шт.





*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по анализаторам качества электроэнергии можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем приборы для электрического контроля по всей России курьерскими службами и транспортными компаниями.
