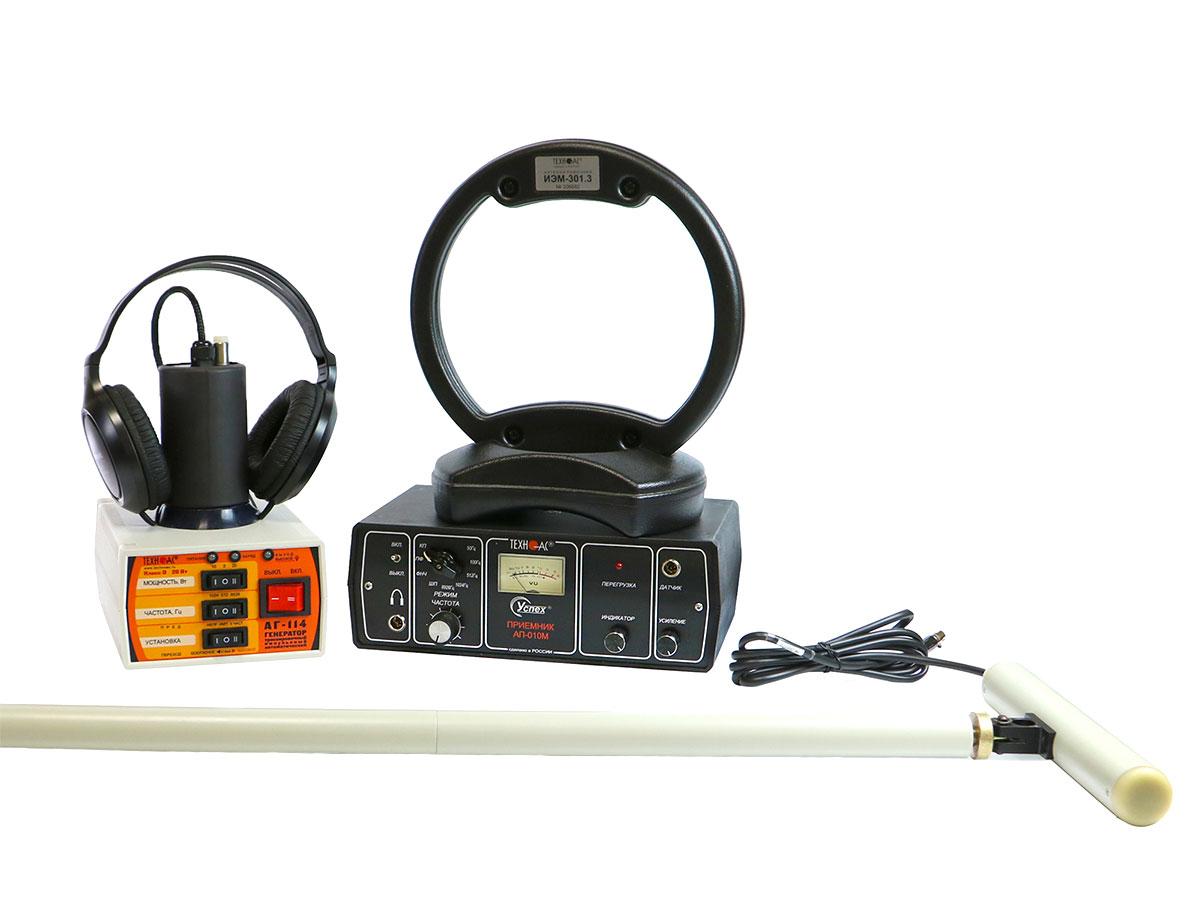

Трассотечепоисковый комплект Успех АТГ-410.10

  • Трассотечеискатель Успех АТГ-410.10

    /images/all/3/302/big/img_5.jpg

    jijijij

    Трассотечепоисковый комплект Успех АТГ-410.10
  • Трассотечепоисковый комплект Успех АТГ-410.10

    /images/all/3/302/big/img_14.jpg

    Трассотечепоисковый комплект Успех АТГ-410.10

    Трассотечепоисковый комплект Успех АТГ-410.10
  • Трассотечепоисковый комплект Успех АТГ-410.10

    /images/all/3/302/big/img_16.jpg

    1

    Трассотечепоисковый комплект Успех АТГ-410.10
  • Трассотечепоисковый комплект Успех АТГ-410.10

    /images/all/3/302/big/img_18.jpg

    1

    Трассотечепоисковый комплект Успех АТГ-410.10

ЦЕНА: 190 440 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ТЕХНО-АС


Страна производитель: Россия Россия
Артикул: 00-00000098
Гарантия: 2 года
Руководство по эксплуатации: Скачать (PDF, 1.72MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: течеискатель, трассоискатель, трассотечеискатель

Страна производитель: Россия

Серия: Успех

Модель: АТГ-410

Описание: трассотечеискатель

Гарантия на трассоискатель, течеискатель Успех АТГ 410.10: 24 месяца



Описание комплекта Успех АТГ-410.10:

Трассотечепоисковый комплект Успех АТГ-410.10 – надежный прибор для поиска повреждений и трассировки кабелей и трубопроводов по доступной цене.



Трассотечепоисковый комплект Успех-АТГ-410.10

Назначение. Течеискатель / трассоискатель Успех АТГ-410.10:

Комплект трассотечепоисковый "Успех АТГ-410.10" предназначен для:

  • определения местоположения и глубины залегания скрытых коммуникаций.
  • определения мест повреждения кабельных линий;
  • обследования участков местности перед проведением земляных работ;
  • проведения работ по поиску скрытой проводки;
  • обнаружения мест разгерметизации трубопроводов на глубине до 3 м.



Трассотечеискатель Успех АТГ-410.10 универсальный многофункциональный комплект, в котором объединены три устройства:

  • Трассоискатель с электромагнитным датчиком
  • Трассоискатель с акустическим датчиком
  • Течеискатель с акустическим датчиком



Отличительные особенности трассотечеискателя Успех АТГ-410.10:

  • Возможность выбора мощности в зависимости от решаемых задач (от 5 до 20 Вт).
  • Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений
  • Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.



Рекомендуемые области применения

  • ЖКХ
  • Теплосети
  • Водоканал



Задачи, решаемые трассотечеискателем Успех АТГ-410.10:

  • Трассировка кабеля и определение глубины залегания.
  • Поиск места повреждения силового кабеля.
  • Поиск металлических трубопроводов и определение глубины залегания.
  • Поиск мест пересечения трубопроводов и кабеля.
  • Определение мест утечки.



Технические характеристики трассотечепоискового комплекта Успех АТГ-410.10:

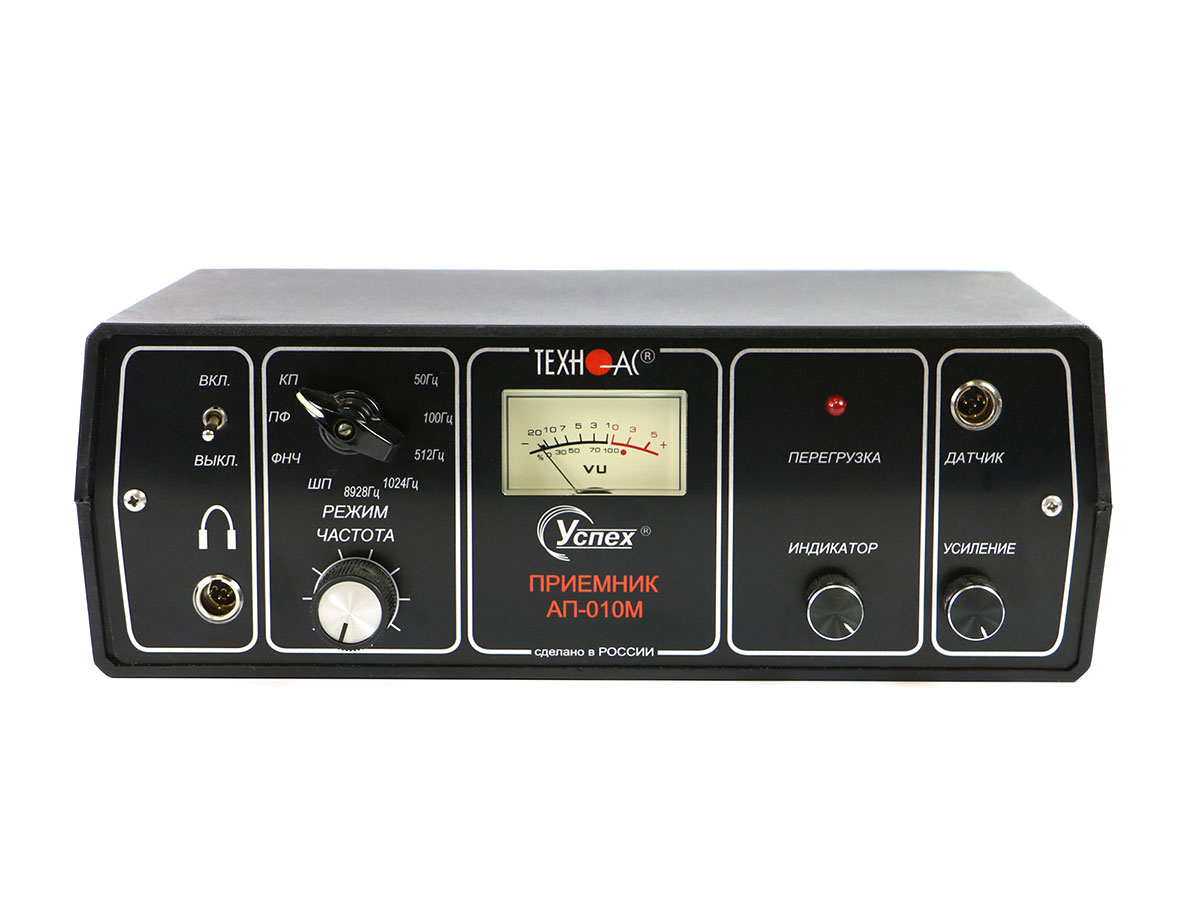

Приемник "АП-010М"



Параметр

Значение

Девять режимов работы на 26 частотных диапазонах, Гц

50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап), «ПФ» (10 диап)

Общий коэффициент усиления по звуковому тракту, дБ

35

Напряжение питания, В
Тип элементов питания

9+1-2,5
6 х 1,5 В (батареи типа “С”)

Мощность, подводимая к головным телефонам, мВт

100

Потребляемая мощность, не более, Вт

0,9

Габаритные размеры прибора, не более, мм

250х90х147

Масса, не более, кг

1,5

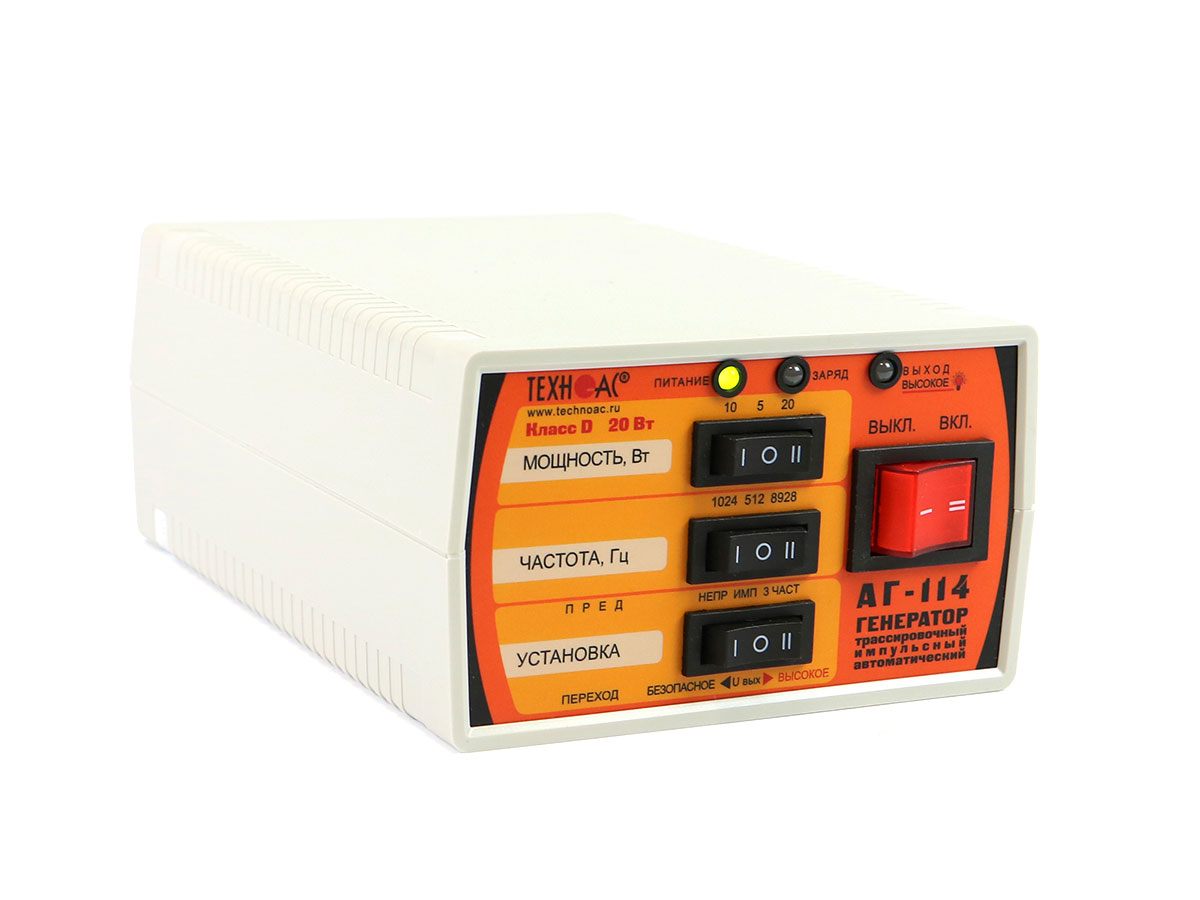

Генератор "АГ-114"



Параметр

Значение

Частоты генерируемого сигнала, Гц

Частота 1

512 ± 0,5

Частота 2

1024 ± 1

Частота 3

8928 ± 8

Режимы генерации

Режим 1

непрерывный

Режим 2

импульсные посылки

Режим 3

импульсный трехчастотный

Длительность импульса, мс

Режим 2, 3

100

Частота следования импульсов, Гц

Режим 2

1

Режим 3

2

Мощность, отдаваемая генератором в нагрузку, Вт

Мощность 1 («5Вт»)

5±1,25

Мощность 2 («10Вт»)

10±2,5

Мощность 3 («20Вт»)

20±5

Допустимое сопротивление нагрузки, Ом

любое

Диапазон сопротивлений согласованной нагрузки, Ом

Мощность 1 («5Вт»)

0,3 … 1000

Мощность 2 («10Вт»)

0,3 … 500

Мощность 3 («20Вт»)

0,3 … 250

Напряжение на выходе, В

Ограниченное по умолчанию

36

Максимальное

72

Согласование с нагрузкой

автомат., 20-ти ступенчатое

Время согласования максимальное,не более, с

12

Допустимое внешнее напряжение питания, В

11...15

Источники питания

Встроенный аккумулятор:
- напряжение, В
- емкость, Ач


12
2,2

Сетевой блок

15В / 4,4 А max

Время зарядки штатного аккумулятора не более, ч

5

Габаритные размеры генератора, не более, мм

190х140х80

Вес генератора в чехле, не более, кг

2,5





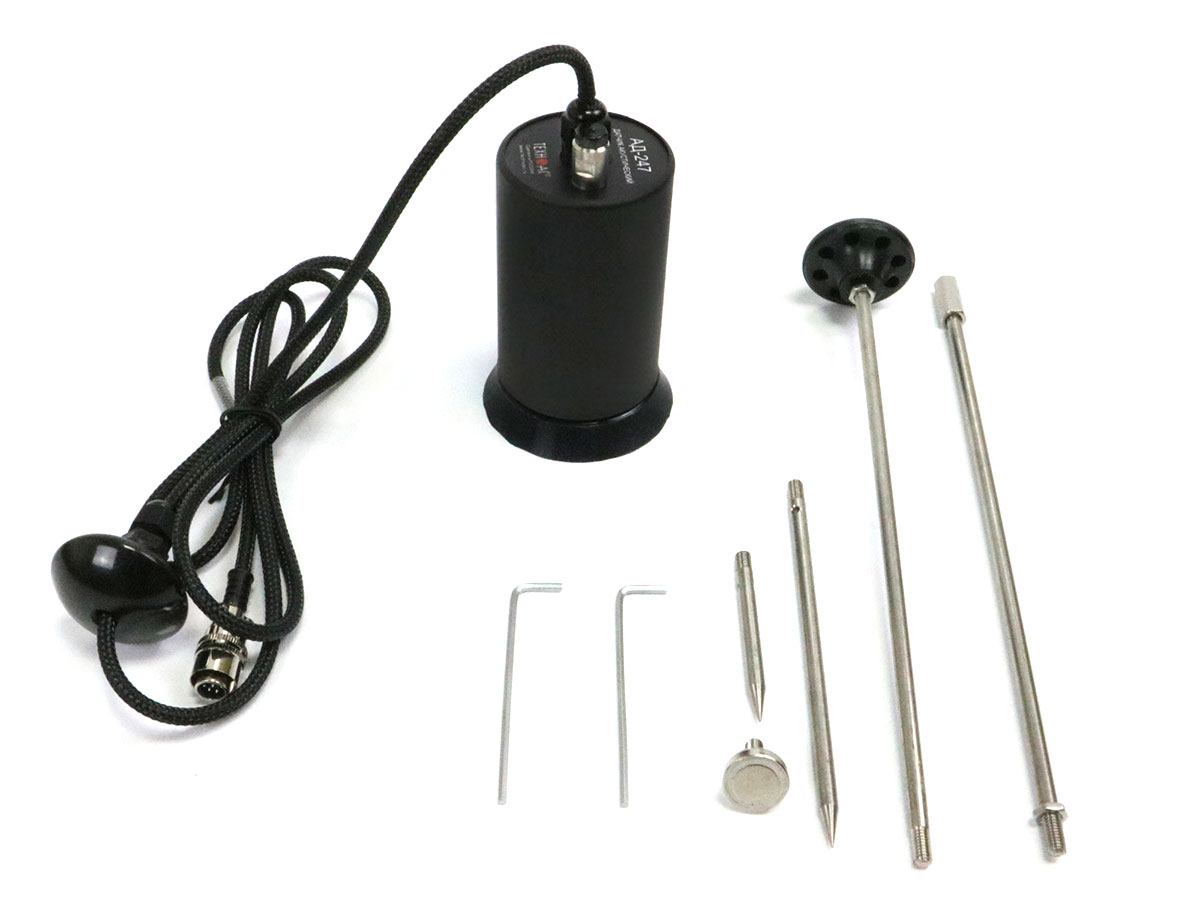

Акустический датчик "АД-240"



Параметр

Значение

Габаритные размеры прибора, не более, мм

60х130

Масса, не более, кг

0,95





Электромагнитный датчик "ЭМД-227М"



Параметр

Значение

Тип преобразователя

резонансная ферритовая магнитная антенна

Частота резонанса, Гц

8928, 1024, 512 Гц

Тип питания

от приемника

Коммутация резонанса

принудительная (управляется приемником)





Индуктивная антенна "ИЭМ-301.2"



Параметр

Значение

Максимальная мощность, подводимая к «рамке», не более Вт

10

Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом

36

Тип корпуса

пластмассовый, герметичный







Трассоискатель Успех АТГ-410.10. Принцип работы:

  • Режим трассопоиска:

1. Пассивный поиск(трассопоиск без использования генератора):

Подключить головные телефоны и ЭМД к приемнику. Использовать режим «ШП», 50 Гц, 100 Гц. Работа в данном режиме позволяет обнаружить силовые кабели под напряжением (режим «ШП», затем 50 Гц), трубопроводы под катодной защитой и трубопроводы с перенаведенным излучением (режим «ШП», 100 Гц).

При работе оператора уровень сигнала анализируется по уровню шума в головных телефонах и стрелочному индикатору приемника.



2. Активный поиск(трассопоиск с использованием генератора):

Подключить головные телефоны и ЭМД к приемнику. Генератор представляет собой автоколебательную систему с мощным трансформаторным выходом, который служит для согласования с нагрузкой (кабель или трубопровод). Подключить генератор к нагрузке.

Согласовать генератор с нагрузкой. Использовать режим «512», «1024», «8928», «х3». Па приемнике установить частоту аналогичную с генератором. Работа в данном режиме позволяет провести качественную трассировку коммуникаций (кабельных линий без напряжения, трубопровода)



3. Поиск места повреждения силового кабеля (трассопоиск с использованием генератора):

Поиск места повреждения силового кабеля можно осуществлять двумя методами: индукционным (ЭМД) и акустическим (АД). Подключить головные телефоны и ЭМД (АД) к приемнику. Подключить генератор к кабелю. Использовать режимы «512», «1024», «8928», «х3» (для индукционного метода);  «ШП», «ФНЧ», «ПФ» (для акустического метода).



  • Режим течепоиска:

Подключить головные телефоны и АД к приемнику. Использовать режим «ШП», «ФНЧ», «ПФ». Механические колебания грунта, возникающие в результате течи из трубопровода, воспринимаются акустическим датчиком при помощи пьезоэлектрического преобразователя. Электрический сигнал поступает в электронный блок, откуда выводится на головные телефоны и на стрелочный индикатор. Оператор по максимальному сигналу на стрелочном индикаторе или по специфическому шуму свища определяет место положения разгерметизации трубопровода.



Комплект поставки:



Наименование

Количество

1

Трассопоисковый приемник "АП-010М"

1 шт.

2

Комплект акустического датчика "АД-240"

1 шт.

3

Датчик электромагнитный "ЭМД-227М"

1 шт.

4

Головные телефоны

1 шт.

5

Генератор "АГ-114"

1 шт.

6

Источник питания
AG114M.02.020

1 шт.

7

Кабель АГ120.02.030

1 шт.

8

Кабель АГ120.02.020

1 шт.

9

Кабель АГ105.02.020

1 шт.

10

Штырь заземления АГ110.02.004

2 шт.

11

Антенна индукционная "ИЭМ-301.2"

1 шт.

12

Контакт магнитный АГ120.02.090

2 шт.

13

Батарейки R14

6 шт.

14

Сумка для батарейного отсека приемника
Чехол 53113

1 шт.

15

Сумка для комплекта
Чехол 53183

1 шт.

16

Сумка для приемника "АП-010М"
Чехол 53108

1 шт.

17

Сумка для антенны "ИЭМ-301.2"
Чехол 53107

1 шт.

18

Сумка для генератора "АГ-114"
Чехол 53163

1 шт.

19

Сумка для "ЭМД-227М"
Чехол 53186

1 шт.

20

Руководство по эксплуатации. Паспорт

1 шт.
