Лазерный сканер Z+F IMAGER 5010

  • Лазерный сканер Z+F IMAGER 5010

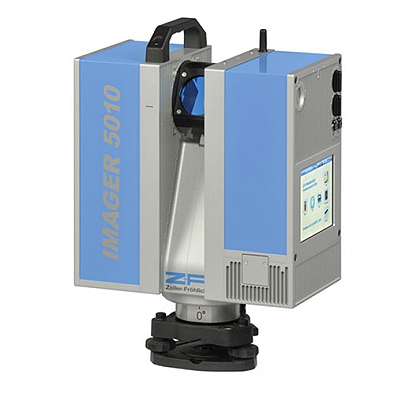

    /images/all/3/3283/big/img_5.jpg

    jijijij

    Лазерный сканер Z+F IMAGER 5010

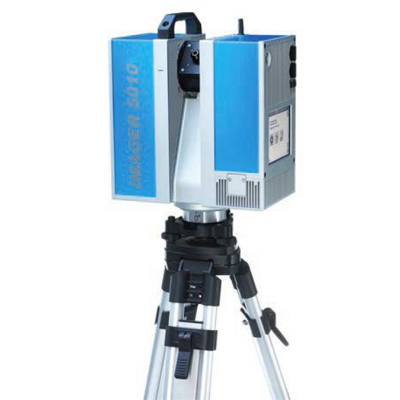

  • /images/all/3/3283/big/img_14.jpg

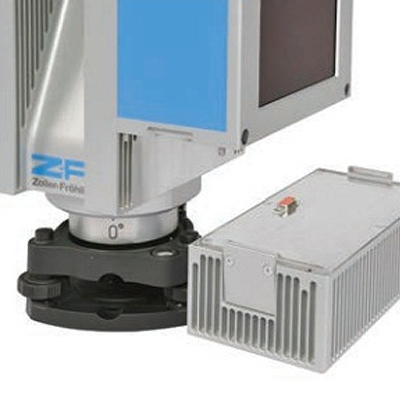

  • /images/all/3/3283/big/img_16.jpg

    1

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Z+F (Zoller-Fröhlich)


Страна производитель: Германия Германия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Доставляем тахеометры, нивелиры, теодолиты, дальномеры, полевые контроллеры, сканеры и геодезическое оборудование по всей России курьерскими службами и транспортными компаниями.

Лазерный сканер Z+F IMAGER 5010

Тип оборудования: Лазерный сканер, тахеометр, геодезический прибор

Производитель: Zoller + Fröhlich, Германия

Серия: Z+F IMAGER

Модель: Z+F IMAGER 5010

Описание: Прибор для сканирования

Гарантия на лазерный сканер Z+F IMAGER 5010: 12 мес.

Назначение прибора:

Лазерный сканер Z+F IMAGER 5010 сочетает в себе преимущества как сканеров средней, так и ближней дальности. Z+F IMAGER 5010 предлагает новый уровень точности фазовых сканеров и сочетает два главных преимущества в одном - невероятно быстрый процесс сканирования, который, при этом, дает непревзойденную точность измерений и малые шумы. Z+F IMAGER 5010 - сканер с лазером 1-го класса, что означает, что сканировать можно в любых условиях, не опасаясь причинить вред здоровью, что повышает безопасность его использования.

Наличие цветного дисплея на сканере позволяет просмотреть данные, которые были только что получены. Сенсорный дисплей и никаких кнопок рядом с ним - простым нажатием на экран можно легко выполнять простые рутинные операции по управлению сканером. Это дает его полную автономность при любых типах работ - больше не надо использовать компьютер для контроля получаемых данных.

Расширенный температурный диапазон сканера теперь не ограничивает его использование при отрицательных температурах.

Основными областями применения данного сканера могут считаться съемки промышленных объектов и архитектурных форм. При съемке в промышленных условиях работа сканера не окажет никакого отрицательного влияния ни на органы зрения людей, ни на работающее оборудование. Более того, высокая скорость работы сканера позволяет свести к минимуму необходимость остановки оборудования на время сканирования, а в отдельных случаях и вовсе избежать этого. Высокая детальность съемки дает возможность зафиксировать мельчайшие детали за очень короткое время. При использовании сканера в комплексе с программным обеспечением LFM Modeller можно построить трехмерные модели промышленного оборудования и передать их для дальнейшего проектирования в наиболее распространенные программные пакеты.

В области архитектуры высокая точность и детальность, достигаемые при работе сканера при съемке мелких элементов лепнины и фасадов зданий позволяют сохранить в первозданном виде весь объект, что даст возможность получить необходимую точность при создании чертежей, трехмерных моделей. Работа в стесненных условиях внутри помещения не будет являться проблемой - поле зрения сканера охватывает почти полную сферу, исключая небольшую область под сканером.

Будучи легким и компактным, сканер упрощает работу на крупных объектах при большом количестве точек и переходов между ними.

Технические характеристики лазерного сканера Z+F IMAGER 5010:

Лазерная система

Класс лазера

1

Расходимость пучка

< >

Размер пучка

3,5 мм (на расстоянии 0.1 м)

Диапазон

187 м (расстояние разрешения неоднозначности)

Минимальное расстояние съемки

0,3 м

Минимальное разрешение

0,1 мм

Частота сбора данных

1,016 млн. точек в секунду

Линейная ошибка

< >

Точность измерения расстояния, СКО

отражение 14%

отражение 37%

отражение 80%

Точность измерения расстояния на 10 м

0,5 мм

0,4 мм

0,3 мм

Точность измерения расстояния на 25 м

1,0 мм

0,6 мм

0,5 мм

Точность измерения расстояния на 50 м

2,7 мм

1,2 мм

0,8 мм

Точность измерения расстояния на 100 м

10,0 мм

3,8 мм

2,0 мм

Устройство отклонения луча

Вертикальная система вращения

Полностью закрытое зеркало вращения

Горизонтальная система вращения

Сканер вращается вокруг вертикальной оси

Вертикальное поле зрения

320°

Горизонтальное поле зрения

360°

Вертикальное разрешение

0.0004°

Горизонтальное разрешение

0.0002°

Точность по вертикали

0.007°

Точность по горизонтали

0.007°

Скорость сканирования

до 50 об/сек (3000 об/мин)



Угловое разрешение

Продолжительность скана

Пикселей/360°
гориз./вертик.

Низкое качество

Нормальное качество

Высокое качество

Премиальное качество

"Обзорное"

1 250

0:13 мин

0:26 мин

0:52 мин

1:44 мин

"Низкое"

2 500

0:26 мин

0:52 мин

1:44 мин

3:24 мин

"Среднее"

5 000

0:52 мин

1:44 мин

3:22 мин

6:44 мин

"Высокое"

10 000

1:44 мин

3:22 мин

6:44 мин

13:28 мин

"Супервысокое"

20 000

3:28 мин

6:44 мин

13:28 мин

26:56 мин

"Ультравысокое"

40 000

6:56 мин

13:28 мин

26:5 мин

53:20 мин

"Экстремально высокое"

100 000

-

1:21 ч

2:42 ч

3:24 ч

Общие характеристики



Двухосевой компенсатор

разрешение: 0,001°

диапазон измерения: ±0.5°

точность: < >

выбор между вкл. и откл. состоянием

Лазерный отвес

класс лазера 2

точность отвеса 0,5 мм /1м

диаметр лазерного пятна < >

Экран нивелирования

Функция электронного уровня во встроенном ПО и в Laser Control

Хранение данных

Встроенная флеш-карта на 64 Гб, 2 х внешних разъема дл накопителей 32 Гб

Передача данных

Ethernet или USB 2.0

Встроенная панель управления

Операции с сенсорным экраном, цветной дисплей отображает результаты сканирования и фотографии с функциями измерения и навигации

Интерфейсы

2 x USB, LEMO 9-pin и LEMO 7-pin для подключения M-Cam и внешних сенсоров, таких, как GPS, одометры

Источник питания

Входное напряжение

24 В постоянный ток (сканер)
100 - 240 В переменный ток (адаптер питания)

Потребление энергии

В среднем < >

Время работы

> 2.5 часов (внутренняя батарея)

Внешние условия

Рабочая температура

-10° C ... +45° C

Температура хранения

-20° C ... +50° C

Условия освещения

Работает в любых условиях - от яркого света до полной темноты

Влажность

неконденсируемая

Пылевлагозащита

IP53

Размеры и вес

Сканер

Размеры (ширина х глубина х высота)

170x286x395 мм

Вес

9,8 кг

Аккумулятор

Размеры (ширина х глубина х высота)

170x88x61 мм

Вес

1,2 кг

Адаптер питания

Размеры (ширина х глубина х высота)

35x67x167 мм

Вес

0,54 кг

Комплект поставки лазерного сканера Z+F IMAGER 5010:

  • Сканер Z+F IMAGER 5010 - 1 шт.
  • Дополнительный комплект аккумулятора - 1 шт.
  • Зарядное устройство - 1 шт.
  • Кабель Ethernet - 1 шт.
  • Кабель питания - 1 шт.
  • Удлинительный кабель - 1 шт.
  • Рабочее место ПО Z+F LaserControl Professional - 1 шт.



*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по лазерным сканерам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
