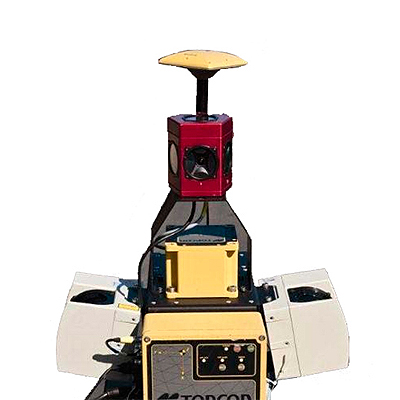

Система мобильного сканирования IP-S2 HD

  • Система мобильного сканирования IP-S2 HD

    /images/all/3/3287/big/img_5.jpg

    jijijij

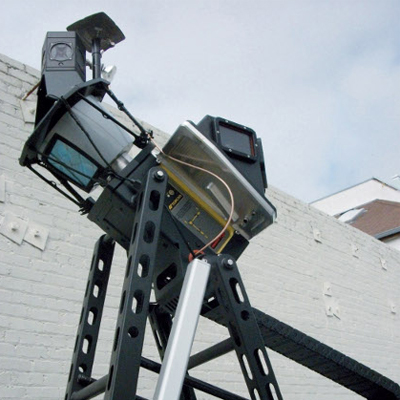

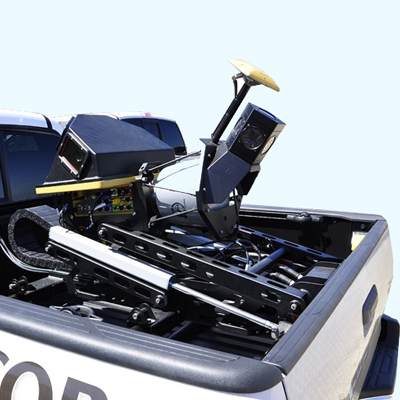

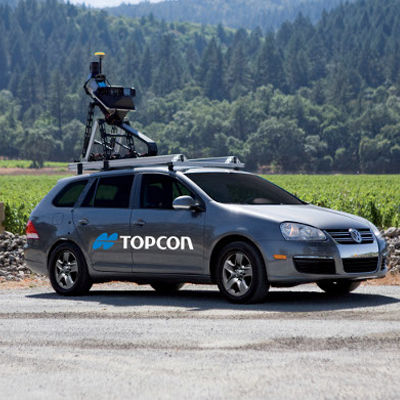

    Система мобильного сканирования IP-S2 HD
  • /images/all/3/3287/big/img_14.jpg

  • /images/all/3/3287/big/img_16.jpg

    1

  • /images/all/3/3287/big/img_18.jpg

    1

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
TOPCON


Страна производитель: Япония Япония

Гарантия: 1 год
Внесен в Госреестр СИ.
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Доставляем тахеометры, нивелиры, теодолиты, дальномеры, полевые контроллеры, сканеры и геодезическое оборудование по всей России курьерскими службами и транспортными компаниями.

Система мобильного сканирования Topcon IP-S2 HD

Тип оборудования: Лазерный сканер, тахеометр, геодезический прибор

Производитель: Topcon Corporation, Япония

Серия: Topcon IP-S2

Модель: IP-S2 HD

Описание: Прибор для сканирования

Гарантия на систему мобильного сканирования Topcon IP-S2 HD : 12 мес.

Назначение прибора:

Система мобильного сканирования Topcon IP-S2 HD оснащена потрясающими возможностями высокоточной съемки больших площадей и линейных объектов за кратчайшее время. Уникальные возможности, открывающиеся перед обладателями системы IP-S2 HD, позволяют использовать ее в самых различных отраслях - дорожном хозяйстве, цифровой картографии, сбора пространственных данных для ГИС - систем, управлении территориями и прочих.

Состав системы Topcon IP-S2 HD

Конструкция системы мобильного сканирования IP-S2 HD является модульной, и включает в себя несколько элементов, каждый из которых предназначен для решения отдельной задачи.

Спутниковый приемник - предназначен для пространственного определения координат системы при помощи GNSS - систем GPS и ГЛОНАСС. Благодаря тому, что GNSS - приемник Topcon IP-S2 HD способен принимать сигналы двух систем одновременно, точность и надежность позиционирования существенно повышается, даже если приходится работать в условиях плохого приема сигналов;

Инерциальная система - обеспечивает получение и запись данных об ориентации автомобиля во время движения. Также этот блок участвует в пересчете координат при кратковременной потере сигнала, например, при движении под мостами, благодаря чему отпадает необходимость в повторной инициализации приемника;

Цифровая HD - камера высокого разрешения - позволяет получать панорамные цветные снимки высочайшего качества вдоль всего маршрута передвижения. В дальнейшем, снимки могут быть привязаны по времени и координатам для визуализации «облака точек»;

Лазерные сканеры - служат для сканирования окружающей территории, причем каждая точка съемки имеет свою метку времени и геопространственную привязку. Эффективный радиус сканирования может составлять 80 метров от автомобиля, а одновременно в систему может быть установлено от 3-х до 6-ти сканеров. Сканеры могут выполнять до 40 тысяч измерений в секунду, а наиболее универсальная конфигурация, включающая в себя сканер Velodyne HDL-64E, позволяет выполнять до 1,333 миллионов измерений в секунду!

Датчики колес (одометры) - предназначены для определения скорости движения транспортного средства и пройденного расстояния. Датчики закрепляются непосредственно на колесах автомобиля, а кроме того, система Topcon IP-S2 HD может получать информацию из CAN-шины автомобиля;

Блок управления - специальный элемент, через который осуществляется подключение остальных элементов системы и устанавливается связь с компьютером. Блок управления оснащен памятью, для накопления и анализа данных, получаемых с вышеперечисленных устройств. Также блок управления служит для настройки и калибровки элементов системы;

Программное обеспечение - служит для обработки данных, проверки подключенных сенсоров, настройки проектов работ и задания файлов работ и сохранения данных. Для получения координат и предварительно обработки данных предназначен пакет GeoClean, а просмотр и управление информацией осуществляется в программе Spatial Factory.

Технические характеристики системы мобильного сканирования Topcon IP-S2 HD:



Каналы

40 каналов, all-in-view, L1, L1 GPS, L1/L2 GPS, L1/L2 ГЛОНАСС, L1/ L2 GPS + L1/ L2 ГЛОНАСС, WAAS

Отслеживание слабого сигнала

Менее 30 dBHz

Холодный / теплый старт

< >

Перезахват

< >

Вибрации

Динамические, до 30 g

Дополнительные функции

Multipath Mitigation, Co-Op Tracking

Полож. в реал. времени и сырые данные

Частота обновления до 20 Гц

RTCM SC104 v2.1 and 2.2

Ввод / Вывод

NMEA 0183 v2.1, 2.2, 2.3 & 3.0

Вывод

Частота передачи данных

100 Гц

Величина смещения/сдвига гироблока

1°/ч, 3°/ч, 5°/ч

Напряжение питания

Постоянное 12-14, 50 ампер

Потребляемая мощность

Примерно 300 Ватт

Габариты / Масса

1422 x 699 x 1245 мм, 82 кг

Тепмпература рабочая/хранения

0° ... +40°C/-

CAN - шина

OBDII - MOLEX-9 Pin

Кодировщик

Квадратурный вход TTL

Сетевое подключение Ethernet

100 Base-T

USB 2.0

Вход/Выход

Последовательный порт RS-232-/422

До 2 Мб/с

Скоростной цифровой порт I/O (x4)

LVDS 400 Мб/с

Угол сканирования/угловое разрешение

30.13^(o)/0.4^(o)

Типичная точность измерения

2 см

Диапазон измерения

120 м (отраж. способность 80%), 50 м (отраж. способность 10%)

Частота передачи данных

1,333 млн. точек в секунду

Комплект поставки системы мобильного сканирования Topcon IP-S2 HD:

  • GNSS-приемник,
  • блок инерциальных измерений,
  • цифровая камера,
  • 6 лазерных сканеров,
  • датчик колеса (одометр),
  • блок управления,
  • программное обеспечение.



*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по системам мобильного сканирования можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
