Трассотечепоисковый комплект Успех-АТГ-425.20

  • Трассотечепоисковый комплект Успех-АТГ-425.20

    /images/all/3/3874/big/img_5.jpg

    jijijij

    Трассотечепоисковый комплект Успех-АТГ-425.20

снят с производства

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ТЕХНО-АС


Страна производитель: Россия Россия

Гарантия: 1 год
Руководство по эксплуатации: Скачать (PDF, 4.44MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Трассотечепоисковый комплект Успех-АТГ-425.20

Тип оборудования: Трассотечепоисковый комплект

Производитель: Россия

Серия: Успех АТГ

Модель: Успех-АТГ-425.20

Описание: прибор для обнаружения мест утечки в подземных трубопроводах систем водо-, теплоснабжения, кабельных линий

Гарантия на трассотечепоисковый комплект Успех-АТГ-425.20: 12 месяцев

Назначение прибора:

Трассотечеискатель Успех АТГ-425.20 используется для определения мест расположения скрытых коммуникаций (кабельные линии, трубопроводы) на глубине до 6 м и удалении до 5 км от места подключения генератора. С помощью данного трассотечеискателя также возможно определение глубины залегания кабельных линий и трубопроводов из электропроводящих материалов.

Данный прибор можно эффективно использовать для решения следующих задач:

  • трассировка кабельных линий, находящихся под напряжением и металлических трубопроводов с наведенным излучением в пассивном режим;
  • поиск мест утечки в подземных трубопроводах систем водо-, теплоснабжения;
  • поиск мест повреждения силовых кабельных линий индукционным и акустическим методом.

Комплект трассотечепоисковый Успех АТГ-425.20 предназначен для:

  • определения местоположения и глубины залегания скрытых коммуникаций (кабельные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 5 км от места подключения генератора;
  • определения мест повреждения кабельных линий;
  • обследования участков местности перед проведением земляных работ;
  • проведения работ по поиску скрытой проводки;
  • обнаружения мест разгерметизации трубопроводов на глубине до 6 м.

Трассотечеискатель Успех АТГ-425.20 - универсальный многофункциональный комплект, в котором объединены три устройства:

  1. Трассоискатель с электромагнитным датчиком;
  2. Трассоискатель с акустическим датчиком;
  3. Течеискатель с акустическим датчиком

Особенности трассотечепоискового комплекта Успех-АТГ-425.20:

  • Возможность выбора мощности в зависимости от решаемых задач (от 5 до 20 Вт).
  • Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений
  • Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.

Технические характеристики трассотечепоискового комплекта Успех-АТГ-425.20:



Генератор АГ-114М

Выходная мощность при работе на согласованную нагрузку (в зависимости от режима включения), Вт

5, 10, 20

Усилитель мощности

CLASS D КПД 80%

Частота генерации (непрерывно или импульсы), Гц

512, 1024, 8928, чередование 3-х частот

Допустимое сопротивление нагрузки

любое (0...∞)

Согласование с нагрузкой

Автоматическое

Время непрерывной работы при выходной мощности 20 Вт (импульсы), час

5

Питание

1 аккум. 12В/2,2 Ач

Габаритные размеры электронного блока, не более, мм

190х140х80

Вес генератора в чехле, не более, кг

2,2



Приемник АП-027

ПАРАМЕТР

ДАТЧИКИ

ЭМД/ДКИ/ДОДК/КИ

АД

Вид работы в зависимости от датчика

Определяется автоматически, при подключении датчика

Вид принимаемого сигнала

Выбирается оператором как «непрерывный / импульсный»

Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»

Частоты переключаемых полосовых фильтров

Центральная частота квазирезонансного фильтра 50...60Гц/100...120Гц/512Гц/ 1024Гц/ 8928Гц/33кГц.

Ограничение диапазона «снизу» 0,1/0,15/0,21/0,31/0,45/0,65/0,95/1,38кГц. Ограничение диапазона «сверху» 2,00/1,38/0,95/0,65/0,45/0,31/0,21/0,15кГц.

«Широкая полоса» (частотный диапазон)

0,05...2,00 кГц

0,1...2,00 кГц

Коэффициент усиления электрического тракта и динамический диапазон входного сигнала

100 dB

Визуальная индикация

ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»

Звуковая индикация

Головные телефоны - натуральный широкополосный или отфильтрованный сигнал.

Головные телефоны -синтезированный звук ЧМ.

-

Встроенный излучатель - синтезированный звук ЧМ.

Питание

Напряжение 4...7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.

Время непрерывной работы, не менее

20 часов

Допустимый диапазон температур окружающей среды при эксплуатации

минус 20ºС...+50ºС

Класс защиты от внешних воздействий

IP54

Габаритные размеры электронного блока

220 ´ 102 ´ 42 (мм)

Масса электронного блока, не более

0,46 кг



Электромагнитный датчик ЭМД-237:

Тип преобразователя

резонансная ферритовая магнитная антенна

Частота резонанса, Гц

8928; 1024; 512 Гц

Тип питания

от приемника

Коммутация резонанса

принудительная (управляется приемником)



Датчик акустический АД - 227:

Чувствительность, V/g

5

Габаритные размеры прибора, не более, мм

105х75

Масса, не более, кг

1,5



Индуктивная антенна ИЭМ-301.2

Максимальная мощность, подводимая к «рамке», не более Вт

10

Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом

36

Тип корпуса

пластмассовый, герметичный

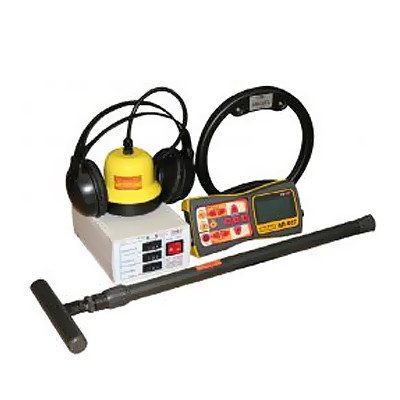

Комплект поставки трассотечепоискового комплекта Успех-АТГ-425.20:

  • генератор АГ-114М;
  • приёмник АП-027;
  • электромагнитный датчик ЭМД-237;
  • антенна рамочная ИЭМ-301.2;
  • датчик акустический АД-227;
  • головные телефоны;
  • дополнительные принадлежности.





*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по трассотечепоискателям можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем приборы для поиска подземных коммуникаций и диагностики кабелей по всей России курьерскими службами и транспортными компаниями.
