Поисково-диагностический комплекс для поиска повреждений кабеля акустическим и индукционным методом Атлет КАИ-2

Тип оборудования: Поисково-диагностический комплекс

Производитель: Россия

Серия: Атлет КАИ

Модель: Атлет КАИ-2

Описание: устройство для поиска повреждений кабеля акустическим и индукционным методом

Гарантия на поисково-диагностический комплекс Атлет КАИ-2: 12 месяцев

Назначение прибора:

Поисково-диагностический комплекс для поиска повреждений кабеля акустическим и индукционным методом Атлет КАИ-2 используется дляопределения типа повреждения и расстояния до места повреждения кабеля, проведения трассировки кабельной линии, поиска неисправностей кабельных линий индукционным методом, поиска неисправностей кабельных линий акустическим методом, испытания изоляции силовых кабелей и твердых диэлектриков.

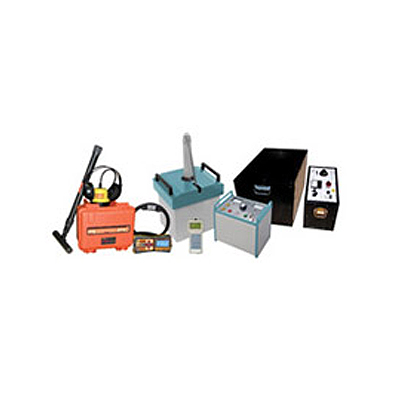

Состав: Кабелетрассотечеискатель «Атлет ТЭК-127А», генератор высоковольтных импульсов ГИ-1000, аппарат АИД 70/50, рефлектометр «Рейс-105М».

Дополнительное оборудование:

• Мегаомметр для измерения сопротивления изоляции.
• Установка прожига кабеля до низкоомного сопротивления.

Генератор высоковольтных импульсов ГИ-1000 и ГИ-1000 исп. 2 "ИДМ"

U: 0...10 кВ; Q: 1000 Дж

Определение расстояния до места повреждения кабеля импульсно-дуговым и импульсным методом, точное определения места повреждения кабеля акустическим методом.

ГИ-1000:

• Генератор высоковольтных импульсов
• ГИ-1000 исп. 2 (ИДМ): Генератор высоковольтных импульсов с функцией адаптера дуги

Рефлектометр РЕЙС-105M

РЕЙС-105М - это мощный импульсный рефлектометр, предназначенный для обнаружения и определения расстояния до места повреждения в линиях. В коммунальном хозяйстве применяется при монтаже и эксплуатации труб теплотрасс с пенополиуретановой изоляцией.

Прибор РЕЙС-105М позволяет:

• Убедиться в отсутствии обрыва или короткого замыкания в линии.
• Обнаружить наличие в линии места повреждения или неоднородности (муфты, подключения к линии и др.).
• Определить характер повреждения (обрыв, короткое замыкание и др.).
• Измерить расстояние до места повреждения или неоднородности.
• Измерить длину линии, в том числе длину кабеля на барабане или в бухте.
• Измерить расстояние до места повреждения в проложенной под землей (в коробе и т.п.) линии неизвестного типа, если имеется отрезок такой же линии с известной длиной.
• Определить расстояние до места перепутывания жил в кабеле.
• Оценить величину волнового сопротивления линии.
• Записать и хранить измеренную информацию в памяти прибора. Выполнить паспортизацию линии.
• Передать информацию в компьютер и считать из компьютера

Особыми достоинствами прибора являются небольшие габариты и вес. При этом функциональные возможности РЕЙС-105М выше, а параметры лучше чем у многих больших рефлектометров.

Компактность, малый вес, наличие автономного питания и низкое потребление играют особую роль при использовании прибора при разъездном характере работы: в полевых условиях, в автолабораториях, на подстанциях, в шахтах, на судах, в самолетах и других труднодоступных местах. Прибор РЕЙС-105М позволяет обойтись в полевых условиях без компьютера.

Прибор удобен также и при работе в лабораторных условиях с питанием от сети, а также при совместной работе с компьютером.

Технические характеристики:

Комплект поставки:

• Прибор РЕЙС-105М со встроенными аккумуляторами;
• Блок питания - зарядки от сети 220В;
• Кабель присоединительный - 2 шт.;
• Кабель соединительный (2 метра) - 2 шт.;
• Кабель связи с компьютером;
• Кабель для контроля частоты встроенного калибратора;
• Тройник и нагрузка 50 Ом для поверки;
• Предохранитель ВП-1-1 (0,25 А);
• Руководство по эксплуатации;
• Программа РЕЙД-6 для компьютера (1 дискета) + презент (мощная программа РЕЙД-7 для компьютера - 1 диск);
• Сумка для переноски.

Аппарат испытательный диодный АИД-70/50

Аппарат испытательный АИД-70/50 (в дальнейшем по тексту - аппарат) предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным электрическим напряжением, а также для испытания твердых диэлектриков синусоидальным электрическим напряжением частотой 50 Гц.
Аппарат рассчитан для эксплуатации под навесом или в помещениях при рабочих значениях температуры воздуха от минус 10 °С до плюс 40 °С, относительной влажности 80% при температуре плюс 20 °С и атмосферном давлении 84,0 - 106,7 кПа (630 - 800 мм. рт. ст.)

Технические характеристики:

Комплект поставки:

• Блок высокого напряжения;
• Кабель сетевой;
• Кабель высоковольтный;
• Провод заземления с струбцинами;
• Запасные части: Вставка плавкая ВП2 -1 1 А;
• Вставка плавкая ВП3 -1 10 А;
• Аппарат испытательный диодный АИД-70/50;
• Руководство по эксплуатации;
• Аппарат испытательный диодный АИД-70/50;
• Паспорт.

*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по поисково-диагностического комплексам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем приборы для поиска подземных коммуникаций и диагностики кабелей по всей России курьерскими службами и транспортными компаниями.
