Поисково-диагностический комплекс для поиска повреждений кабеля акустическим и индукционным методом Атлет КАИ-3

Тип оборудования: Поисково-диагностический комплекс

Производитель: Россия

Серия: Атлет КАИ

Модель: Атлет КАИ-3

Описание: устройство для поиска повреждений кабеля акустическим и индукционным методом

Гарантия на поисково-диагностический комплекс Атлет КАИ-3: 12 месяцев

Назначение прибора:

Поисково-диагностический комплекс для поиска повреждений кабеля акустическим и индукционным методом Атлет КАИ-3 используется для определения типа повреждения и расстояния до места повреждения кабеля, проведения трассировки кабельной линии, прожига дефектной изоляции кабелей с последующим дожигом ее, поиска неисправностей кабельных линий индукционным методом, поиска неисправностей кабельных линий акустическим методом, испытания изоляции силовых кабелей и твердых диэлектриков.

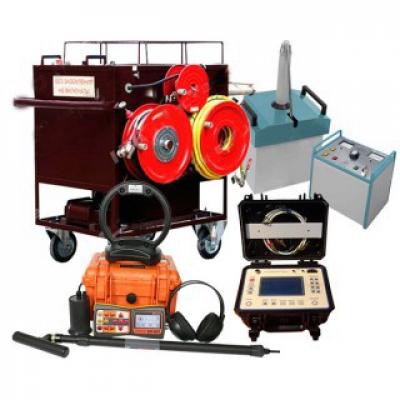

Состав: Кабелетрассотечеискатель «Атлет ТЭК-127А», СВПА, аппарат АИД 70/50, рефлектометр «Искра».

Дополнительное оборудование:

Мегаомметр для измерения сопротивления изоляции.

Стенд высоковольтный СВПА предназначен для:

• испытания изоляции кабелей и др. устройств и приспособлений постоянным и переменным (50 гц) высоковольтным напряжением;
• прожига дефектной изоляции кабелей с последующим дожигом ее;
• определения трассы кабельных линий;
• топографического определения мест повреждения кабельных линий индукционным и акустическим методами;
• определения расстояния до места повреждения кабелей напряжением;
• 0,4-10 кВ импульсным беспрожиговым методом на высоком и низком напряжении.

Условия эксплуатации:

• диапазон температур окружающего воздуха, оС - от минус 20 до +40;
• относительная влажность воздуха при температуре 25 оС - до 80 %;
• атмосферное давление, мм рт. ст. - 650 - 800.

Питание СВПА производится от промышленной однофазной сети 220В, 50 Гц. Допускается питание от автономного генератора электроснабжения мощностью не менее 4,0 кВА. Для полной реализации возможностей СВПА мощность генератора должна быть не менее 10 кВА.

Технические характеристики СВПА:

• Питание - однофазная сеть переменного тока частотой 20В±2 Гц, напряжением 220±50
• Потребляемый ток, не более, А, 30;
• Масса оборудования, кг, не более - 170;
• Обслуживающий персонал - 2 оператора (не менее);
• Срок службы, лет, - 10

Модуль управляющий.

• Максимальное выходное напряжение в режиме холостого хода, кВ, 22;
• Минимальное выходное напряжение в режиме холостого хода, кВ, 1;
• Количество ступеней прожига 5;
• Максимальный ток блока прожига в режиме короткого замыкания, А, не менее 11;
• Максимальное напряжение дожига в режиме холостого хода, В, 500;
• Максимальный ток дожига в режиме короткого замыкания, А, не менее 22;
• Потребляемая мощность блока прожига, кВА , не более, 16,8;
• Мощность, отдаваемая в нагрузку, кВА, не менее 11;
• Режим работы блока прожига - длительный;
• Масса, кг, не более, 90;
• Габаритные размеры, мм, 760х400х1000;

Модуль ГАУВ.

• Емкость накопителя, мкФ: 8;
• Максимальное выходное напряжение, кВ, 30;
• Максимальная энергия импульса разряда, Дж, 2200;

Режимы работы: ручной;

Автоматический с частотой следования импульсов разряда 0,4 Гц;

Габаритные размеры, мм, 760х400х1000.

СОСТАВ:

Аппарат испытательный диодный АИД-70/50

Аппарат испытательный АИД-70/50 (в дальнейшем по тексту - аппарат) предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным электрическим напряжением, а также для испытания твердых диэлектриков синусоидальным электрическим напряжением частотой 50 Гц.
Аппарат рассчитан для эксплуатации под навесом или в помещениях при рабочих значениях температуры воздуха от минус 10 °С до плюс 40 °С, относительной влажности 80% при температуре плюс 20 °С и атмосферном давлении 84,0 - 106,7 кПа (630 - 800 мм. рт. ст.)

Комплект поставки:

• Блок управления;
• Блок высокого напряжения;
• Кабель сетевой;
• Кабель высоковольтный;
• Провод заземления с струбцинами;
• Запасные части: Вставка плавкая ВП2 -1 1 А;
• Вставка плавкая ВП3 -1 10 А;
• Аппарат испытательный диодный АИД-70/50;
• Руководство по эксплуатации;
• Аппарат испытательный диодный АИД-70/50;
• Паспорт.

Технические характеристики:

РЕФЛЕКТОМЕТР ВЫСОКОВОЛЬТНЫЙ ОСЦИЛЛОГРАФИЧЕСКИЙ "ИСКРА-3М"

Рефлектометр высоковольтный осциллографический "ИСКРА-3М" (в дальнейшем именуемый "рефлектометр") предназначен для определения расстояния до места повреждения кабелей связи и кабелей электроснабжения.

Прибор позволяет:

• обнаружить и определить расстояние до места повреждения или неоднородности локационным (рефлектометрическим) методом на симметричных и несимметричных кабелях;
• измерять длину кабелей (в том числе на барабанах и в бухтах) или расстояние до места обрыва или короткого замыкания;
• запоминать, хранить и обрабатывать результаты измерений;
• в составе передвижной электролаборатории определять расстояние до повреждения в кабелях длиной до 12 км;
• при всех видах повреждений без использования предварительного полного прожига изоляции;
• сохранить во встроенной энергонезависимой памяти 4 группы измерений (до 15 рефлектограмм в каждой), а также сохранять их на компьютере для дальнейшего анализа и учёта.

Технические характеристики рефлектометра Искра-3М:

• Максимальное измеряемое расстояние до места повреждения, км 12,3;
• Минимальное измеряемое расстояние до места повреждения, м 3;
• Дискретность измерения, м 0,2;

Параметры высоковольтных зондирующих импульсов на нагрузке 30 Ом:

• амплитуда, кВ т 3 до 25;
• длительность фронта, мкс, не более 0,15;
• длительность импульса, мкс, не менее 2.

Параметры низковольтных зондирующих импульсов на нагрузке 30 Ом:

• амплитуда, кВ от 3 до 25;
• длительность фронта, мкс, не более 0,15;
• длительность импульса, мкс, не менее 2.

Наибольшее рабочее напряжение датчика импульсного напряжения, кВ 60.

В случае измерения расстояния на высоком напряжении в режимах "заплывающего пробоя", холостого хода, короткого замыкания погрешность составляет от +15 до +25 метров на расстоянии до 1 км, и от +20 до +40 метров на расстоянии свыше 1 км.

Рефлектометр допускает непрерывную работу в течение 8 часов.

*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
