Тип измеряемой среды

Акустически проводящие газы

Размеры труб

От 2 до120 дюймовNB (от 50 до3000 мм) и больше

Материалы труб

Все металлы. При наличии труб из других материалов, обращайтесь, пожалуйста, в компанию «Пергам- Инжиниринг» для консультации.

Относительная погрешность изменения скорости потока

От ±1% до ±2% от показаний (типичная)
Погрешность зависит от размера трубы и способа измерения (одноходовой или двухходовой). Погрешность ±0,5% может быть достигнута при индивидуальной калибровке прибора.

Воспроизводимость

От ±0,2% до ±0,5% от показаний

Пределы измерения скорости
(в обоих направлениях потока)

От -46 до 46 м/с

Динамический диапазон (полный)

1550:1

Вышеприведённые характеристики справедливы при следующих условиях: профиль потока полностью развит (прямые участки трубопровода имеют длину 20 диаметров трубы против направления потока и 10 диаметров трубы по потоку, если считать от места установки); скорость потока превышает 1 м/с.

Измеряемые параметры

Массовый расход; действительный расход; расход, приве-
дённый к нормальным условиям; суммарный расход; ско-
рость потока

Электроника

Измерение расхода

Корреляционная времяимпульсная технология

Исполнения корпуса

• Стандартное: алюминиевый корпус с лакокрасочным
  покрытием, Тип 4X / IP66
  Class I, Division 1, Groups B, C, D
  Искробезопасность ISSeP 02ATEX008
  II 2 GD EEx d IIC T5 IP66 T95OC
• Дополнительно: корпус из нержавеющей стали

Размеры (высота x диаметр) и масса

Стандартное исполнение: размеры208 ммx168 мм, масса4,5 кг

Число каналов

• Стандартное исполнение: один канал
• Дополнительно: два канала (для двух труб или для двухлучевого способа измерения на одной трубе)

Дисплей

Дополнительно: ЖКД с подсветкой (2 строки по 16 символов), конфигурируемый для последовательного отображения до четырёх измеряемых параметров

Клавиатура

Встроенная инфракрасная 6-кнопочная клавиатура

Питание

• Стандартное: 90-260 В переменного тока
• Дополнительно: 12-28 В постоянного тока, ±5%

Потребляемая мощность

Максимум 20 Вт

Рабочая температура

От-40°Cдо60°C

Температура хранения

От-55°Cдо75°C

Стандартные входы / выходы

Два изолированных токовых выхода от 0/4 до 20 мА, мак-
симальная нагрузка 600 Ом

Дополнительные входы / выходы

• Два дополнительных изолированных токовых выхода 0/4-20 мА, максимальная нагрузка 1000 Ом
• Два изолированных токовых входа 4-20 мА с питанием по токовой петле 24 В постоянного тока
• Два или четыре изолированных входа для подключения термометров сопротивления по трёхпроводной схеме, диапазон измерений от -100°С до 350°С, градуировка Pt 100
• Два или четыре импульсных или частотных выхода с оптической развязкой, максимум 3 А, максимум 100 В постоянного тока, максимум 1 Вт, от постоянного тока до максимум 10 кГц
• Реле сигнализации- Два или четыре реле сигнализации типа «Form C»:
• 120 В переменного тока, максимум 28 В
• постоянного тока, максимум 5 А;
• Постоянный ток - максимум 30 Вт;
• Переменный ток - максимум 60 ВА

Все аналоговые и цифровые входы/выходы доступны в определённых комбинациях. Обращайтесь, пожалуйста, в компанию «Пергам-Инжиниринг» за консультацией относительно дополнительных плат.

Цифровые интерфейсы

• Стандартный: RS232
• Дополнительно: RS485 (многопользовательский)
• Дополнительно: протокол Hart® (только для модели XGM868)
• Дополнительно: протокол Modbus® RS485 или TCP протокол
• Дополнительно: Foundation Fieldbus®
• Дополнительно: OPC сервер

Запись данных

• Стандартное исполнение: нет
• Дополнительно: память циклического и/или линейного типа, позволяющая сохранять макс. 150000 результатов измерений

Соответствие нормам ЕС

Система соответствует требованиям Директивы ЕС по электромагнитной совместимости 89/336/EEC и Директивы ЕС по низкому напряжению 73/23/EEC (Installation Category II, Pollution Degree 2), а ультразвуковые преобразователи соответствуют требованиям Директивы PED 97/23/EC для DN<25

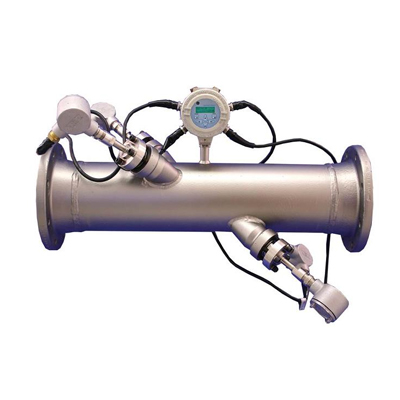

Врезные ультразвуковые преобразователи

Рабочая температура

• Стандартная: от-50°Cдо150°C
• Дополнительно (полный диапазон): от-190°Cдо450°C

Рабочее давление

• Стандартное: от 1 до 187 бар
• Дополнительно: 240 бар максимум

Материалы

• Стандартный: титан
• Дополнительно: сплав Monel® (монель-металл), сплав Hastelloy® (хастелой)

Технологические соединения

Фланцевые фитинги с уплотнениями

Монтаж

Измерительная ячейка с фланцевым соединением или холодная врезка

Категории исполнения

• Стандартное: обычное исполнение
• Дополнительно: атмосферостойкое, Тип 4X / IP66
• Дополнительно: взрывобезопасное Class I, Division 1, Groups B, С, D
• Дополнительно: искробезопасное II 2 GD EEx d IIC T6

Можно заказать ультразвуковые преобразователи и измерительные ячейки для специальных применений. Обращайтесь, пожалуйста, в компанию «Пергам- Инжиниринг».

Кабели ультразвуковых преобразователей

• Стандартные: одна пара коаксиальных кабелей типа RG62 AU, или кабели для конкретного типа ультразвукового преобразователя
• Дополнительно: кабели длиной до330 м, максимум

Ультразвуковые преобразователи для высокой температуры и давления

Доступна система «Bundle Waveguide Technology (BWT), состоящая из ультразвукового преобразователя и вставки (см. технические характеристики системы BWT).
