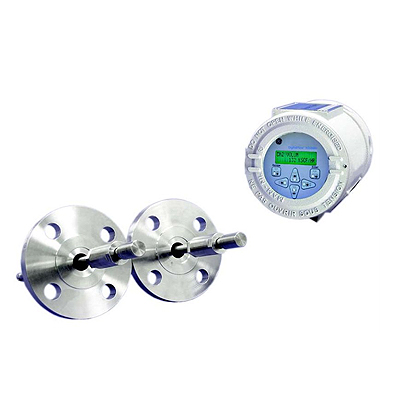

Конфигурация
аппаратного
обеспечения

Исполнения корпуса:

Стандартное: алюминиевый корпус с лакокрасочным покрытием,
Тип 4X IP66

Взрывобезопасность: Class I, Division 1, Groups B, C и D

Искробезопасность: ISSeP 02ATEX008
 II 2GD EE d IIC T5 IP66 T95^oC

Дополнительно: корпус изнержавеющей стали

Размеры и масса:

Размеры (высота x диаметр):208 мм´168 мм

Масса: алюминиевый корпус =4,5 кг; корпус из нержавеющей стали =13,6 кг

Параметры
окружающей среды

Рабочая температура:

От –40 до 60°С

Температура хранения:

От –55 до 75°С

Погрешность измерения
скорости потока

Относительная погрешность:

От ±1% до ±2% от показаний (типичная)

Примечание:                                                                                                                    Погрешность зависит от размера трубы и других факторов (в частности, от способа измерения: одноходовой или двухходовой). Погрешность до ±0,5% может быть достигнута при индивидуальной калибровке прибора.

Диапазон измерения
скорости потока

Реверсивный поток:

От –46 до –0,03 м/с
От 0,03 до 46 м/c

Динамический
диапазон

1500:1

Воспроизводимость

От ±0,2% до ±0,5% от показаний

Примечание:                                                                                                                    Вышеприведённые характеристики справедливы при полностью развитом профиле потока (прямые участки трубопровода имеют длину 20 диаметров трубы против направления потока и 10 диаметров трубы по потоку, если считать от места установки) и скорости потока более 1 м/с.

Питание

Опции:

Стандартное: от 95 до 240 В переменного тока, 50/60 Гц, ±10%.

Дополнительно: от 12 до 28 В постоянного тока, ±5%.

Потребляемая
мощность

20 Вт максимум

Режим работы

Корреляционный времяимпульсный режим измерения «Transit-TimeÔ»

Соответствие
нормам ЕС

Обращайтесь к Декларации соответствия стандартам ЕС (CE Declaration of Conformity) и Сертификату соответствия ATEX (ATEX Certificate of Compliance), приведённым в конце настоящего руководства.

Ввод/вывод
информации

Цифровой дисплей:

Дополнительный ЖК-дисплей (2 строки по 16 символов) со светодиодной подсветкой, программно-конфигурируемый

Цифровые интерфейсы:

• Стандартный: RS232
• Дополнительно: RS485 (многопользовательский)
• Дополнительно: протокол MODBUS
• Дополнительно: Ethernet TCP/IP
• Дополнительно: MODBUS TCP/IP (Ethernet)
• Дополнительно: Foundation Fieldbus

Аналоговые выходы (встроенные):

Два изолированных токовых выхода 0/4–20 мА, максимальная нагрузка 600 Ом

Дополнительные платы:

Могут быть добавлены дополнительные входы/выходы следующих типов:

1. Плата аналоговых входов: два или четыре изолированных входа
   0/4-20 мА с питанием по токовой петле 24 В постоянного тока.
2. Плата входов для термометров сопротивления: два или четыре изолированных входа для подключения термометров сопротивления по 3-х проводной схеме; диапазон измерений от –100oC до 350oC.

Входы данного типа могут быть использованы для ввода информации о следующих параметрах:

1. Температура в диапазоне от –40°С до 260°С
2. Давление в диапазоне от 0 до 20685 кПа
3. Массовое паросодержание от 0,0 до 1,0.

Ввод/вывод
информации
(продолжение)

Дополнительные платы (продолжение):

1. Плата аналоговых выходов: два изолированных токовых выхода
   0/4-20 мА, максимальная нагрузка 1000 Ом
2. Плата записи данных: память 128 килобайт (с возможностью расширения до 2 Мб)
3. Плата выходов на суммирование/частотных выходов: два или четыре выхода на суммирование/частотных выхода с оптической развязкой, 100 В постоянного тока / 3 А / 1 Вт / 10 кГц макс.

Выход на суммирование: 1 импульс на заданную единицу
параметра (например, 1 импульс/л).

Частотный выход: частота следования импульсов пропорциональна амплитуде измеряемого параметра (например, 10 Гц = 1 л/мин).

1. Плата реле сигнализации: два или четыре реле типа Form-C

Реле сигнализации обычного исполнения: 120 В переменного тока,
28 В постоянного тока макс., 5 А макс. Постоянный ток: 30 Вт макс. Переменный ток: 60 ВА макс.

Примечание:                                                                                                                    Вышеуказанные входы/выходы могут быть доступны только в определённых комбинациях. Обращайтесь в компанию Пергам-Инжиниринг за консультацией, или см. табл. B-1 на стр. B-1 Приложения B, где дана более подробная информация.

Предусилитель

Линейный предусилитель используется в случае кабелей большой длины или при значительном ослаблении сигнала; диапазон рабочих температур: от –40 до 60°С.

Тип

Стандартный:T9

Дополнительно: система BWTÔ

Диапазон рабочих
температур

Стандартный: от –40 до 205°С

Дополнительно: от –190 до 500°С

Диапазон рабочих
давлений

Стандартный: 0,1013 – 1,824 МПа, 5,272 МПа (испытания)

Дополнительно: до 24,109 МПа

Материалы

Стандартный: титан (цельнометаллическая конструкция)

Дополнительно: сплав Monel^Ò, сплав Hastelloy^Ò, нержавеющая сталь марки 316

Тип и длина кабеля,
исполнения корпуса

Тип и длина кабеля:

Стандартный: RG62 a/U коаксиальный кабель длиной до1 м

Дополнительно: RG62 a/U коаксиальный кабель длиной до300 м

Исполнения корпуса:

• Стандартное: общее назначение
• Дополнительно: атмосферостойкое, Тип 4X/IP66
• Дополнительно: взрывобезопасное (Class 1, Division 1, Groups B, С, D)
• Дополнительно: пожаробезопасное II2 GD EEx d IIC T6

Монтаж:
измерительная
ячейка

Технологические соединения:

Фланцевое соединение, сварное соединение (опция)

Установка ультразвуковых преобразователей:

1,5 дюйма,300 lb, фланец для преобразователя Т9

1,5 дюйма, 150-2,500-lb, фланец для преобразователей BWT

Монтаж:
холодная врезка

Технологические соединения:

Не используются

Установка ультразвуковых преобразователей:

Набор PanaPort для холодной врезки

Дополнительно: фланцевое соединение ANSI от 150 до 300#

Размеры и материалы
труб

Наружный диаметр труб:

От 2 до48 дюймов(от 50 до1200 мм).

Материалы:

Все металлы.
