Электротехническая лаборатория Centrix D

  • Электротехническая лаборатория Centrix D

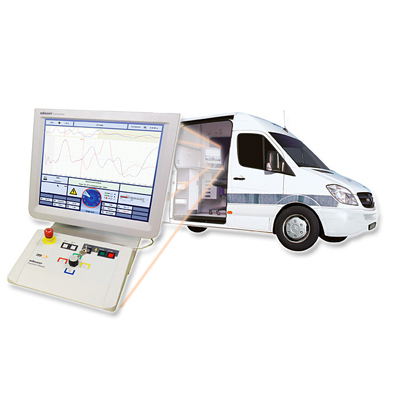

    /images/all/3/4534/big/img_5.jpg

    jijijij

    Электротехническая лаборатория Centrix D

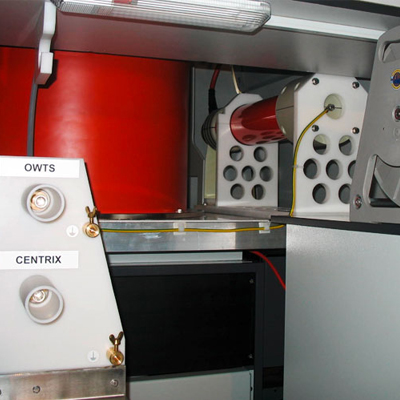

  • /images/all/3/4534/big/img_14.jpg

  • /images/all/3/4534/big/img_16.jpg

    1

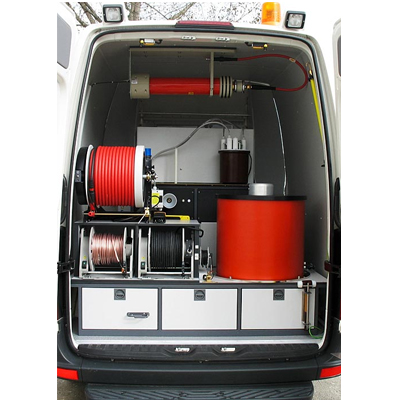

  • /images/all/3/4534/big/img_18.jpg

    1

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
SebaKMT


Страна производитель: Германия Германия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Калинчев Олег
Менеджер по направлению SebaKMT
Здравствуйте! Меня зовут Калинчев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 120

Моб.: +7 (926) 610-24-08

E-mail: ok@geo-ndt.ru

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Электротехническая лаборатория Centrix D

Тип оборудования: Электротехническая лаборатория

Производитель: Seba KMT, Германия


Серия: Centrix D
Модель: Centrix D

Описание: Устройство для локализации кабельных повреждений в сетях энергоснабжения

Гарантия на электротехническую лабораторию Centrix D12 месяцев.

Назначение прибора:

Электротехническая лаборатория Centrix D - это современный комплект оборудования установленный на базе автомобиля в 1- и 3-фазном исполнении, предназначена для локализации кабельных повреждений в сетях энергоснабжения.





Электротехническая лаборатория Centrix-D от компании SEBA KMT - комплект диагностического оборудования, установленный на базе автомобиля в 1- и 3-фазном исполнении для локализации кабельных повреждений в сетях энергоснабжения. В комбинации с электротехнической лабораторией Centrix установлено оборудование для дополнительных потребностей в области кабельных испытаний и диагностики.
К базовой комплектации электротехнической лаборатории Centrix 1- или 3-фазного исполнения устанавливается дополнительное оборудование для испытаний сверхнизкой частотой 0,1 Гц Синус, также в сочетании с измерительной приставкой Tan Delta или проверенная временем установка СНЧ 0,1 Hz косиснусно-прямоугольной формы или полностью интегрируемая система диагностики частичных разрядов OWTS.



Электротехническая лаборатория Centrix 1+3 от компании SEBA KMT - оптимальный комплект оборудования, установленный на базе автомобиля в 1- и 3-фазном исполнении для локализации кабельных повреждений в сетях энергоснабжения.



Особенности лабораторий Centrix:

• максимальное удобство для пользователя

• высокая эффективность в работе

• метод предварительной локализации ARM до 80 кВ

• прожиг электрической дугой

• отчет в формате PDF

• автоматический анализ результатов измерения



Преимущества лабораторий Centrix:

• EasyGo - концепция управления

В электротехнических лабораториях реализована концепция полностью автоматизированного управления через «одну кнопку». Информация о работе лаборатории отображается на одном мониторе. Управление работой и всеми функциями диагностической лаборатории осуществляется с помощью центрального блока «Jogdial» (широкоформатное меню). Данная система отличается высокой стабильностью работы. Через «Jogdial» существует прямой доступ к Online – руководству для пользователей, архиву измерений, выбору фазы и к быстрому меню.

• Автоматическое сохранение и протоколирование результатов

При диагностике кабелей с момощью рефлектометра функция автоматического измерения определяет конец кабеля и устанавливает оптимальные параметры измерений. Автоматически определяется место повреждения и отмечается маркером. Функция «История» автоматически сохраняет в памяти результаты всех измерений по дням.

• Испытания

Электротехнические лаборатории Centrix позволяют проводить испытания кабелей среднего напряжения в бумажно-масляной изоляции и изоляции из сшитого полиэтилена. Кабели среднего напряжения испытывают благодаря прямоугольной косинусоидальной форме напряжения (54 кВ 0,1 Гц СНЧ). Такая форма импульса позволяет проводить щадящие испытания. Испытания постоянным током проводятся до максимального напряжения 80 кВ. Испытательные токи до 600 мА могут прожигать кабель даже без внешних приборов прожига. Лаборатории Centrix используются для всех необходимых работ по техническому обслуживанию кабелей и принадлежностей.

• Предварительная локализация

Для определения повреждений в кабеле лаборатории Centrix реализованы инновационные определения дефектов. Метод ARM , ARM Plus - отражение от электрической дуги. Метод Decay Plus - испытания кабелей высоким напряжением. Метод ICE — испытание током. Самый прогрессивный метод поиска повреждений является ARM Plus метод двойного импульса.

• IFL- режим работы

Для заплывающих повреждений в лабораториях Centrix реализован IFL-режим, при помощи которого оптимально работать на разветвленных низковольтных сетях. С помощью огибающей характеристики при коротких замыканиях четко представлены изменения, которые обычно бывают видны в виде незначительных отражений.

• Точная локализация

Диагностические лаборатории Centrix вырабатывают высокую импульсную мощность при ступенчатом напряжении от 2 до 32 кВ благодаря мощным импульсным модулям на 1280/1750 или 2560 Дж. Это позволяет проводить точную локализацию повреждений акустическим методом с помощью прибора Digiphone. Четыре тактовых ступени напряжения от 5 до 20 кВ позволяют испытывать оболочку кабелей, а при использовании метода шагового напряжения и поиск повреждений оболочки.



 Технические характеристики лабораторий Centrix:



Напряжение 500 и 1000 В

Автоматическое или ручное измерение изоляции и сопротивления (Фаза-Фаза, Фаза-Нейтраль)

Мультимметр Megger BM 222



Измерение сопротивление изоляции : 200 КОм – 20 МОм



6 В

10 Ом - 2 КОм

Высоковольтные испытания

Постоянным напряжением

0 … 8 кВ, ток 195 мA,
Максимальный ток 580 ±20мA

8 … 40 кВ, ток 20 мA,
Максимальный ток 300 ±20мA



Автоматическое отключение при пробое

8 … 80 кВ, ток 13,5 мA,
Максимальный ток 180 ±20 мA

Протоколирование

Сохранение в памяти для последующей распечатки напряжений и тока испытаний





Испытания на сверхнизкой частоте



Установка СНЧ 0,1 Гц
Форма импульса : косинусоидально прямоугольная
Емкость кабеля 5 µФ

Испытание оболочки кабеля

0 … 5 кВ / 0 … 10 кВ
0 … 15 кВ / 0 … 20 кВ
макс. 580 ±20 мA



Предварительная локализация места повреждения

Рефлектометрические измерения

Методы измерения: сравнение 2 рефлектограмм, усреднение рефлектограммы, Построение рефлектограмм по 6 линиям одновременно
Автоматическая установка коэффициента усиления, масштаба отображения и ширины импульса

Программное обеспечение Data Base Winkis

Высоковольтные методы

ARM (отражение от электрической дуги),
ARM Plus

4 / 8 /16 / 32 кВ



Decay (испытания напряжением на пробой),
Decay Plus

0 …40 / 80 кВ



ICE (испытания током )

0 … 4 / 8 / 16 / 32 кВ



Прожиг

0 … 4 / 8 / 16 / 32 кВ

Прожиг электрической дугой
Автоматический : 20 кВ
Постоянный ток 580 мА с



0 … 8 кВ, 580 ± 20 мА

Переменный ток 70 A,
напряжение 600 В

0 … 80 кВ, 180 ± 20 мА

Точная локализация мест повреждения

Генератор ударных волн(поиск дефекта акустическим методом)

8 кВ / 16 кВ / 32 кВ,
1000 дЖ в каждом диапазоне
Последовательность импульсов 3-30 сек

2 кВ / 4 кВ 1200 - 2400 Дж в каждом диапазоне

Генератор звуковой частоты(поиск дефекта электромагнитным методом)

Зонд шагового напряженияНапряжение 0 … 5 / 10 / 15 / 20 кВМаксимальный ток 580 ± 20 мА

Генератор на 200Вт

Условия эксплуатации

От -25 °C до +55 °C (для оборудования в лаборатории)

Питание

230 В, 50 Гц



*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.



Дополнительную информацию по электротехническим лабораториям можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".



Доставляем приборы для поиска подземных коммуникаций и диагностики кабелей  по всей России курьерскими службами и транспортными компаниями.
