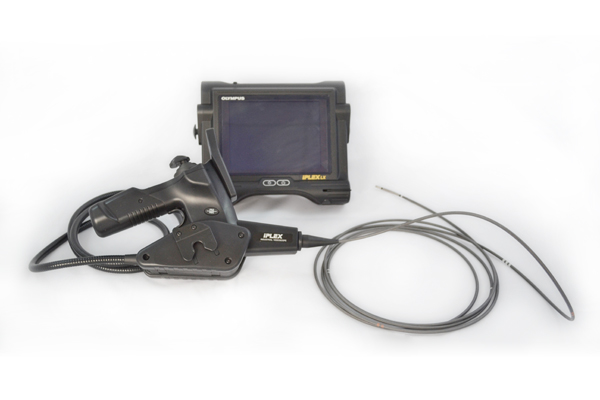

Видеоэндоскоп IPLEX LX/LT
Видеоэндоскоп IPLEX LX/LT
ЦЕНА: снят с производства
Производитель: OLYMPUS
Распечатать
Руководство по эксплуатации
Дополнительные принадлежности

Гарантийный срок: 1 год Страна производитель: Япония
Описание
Отзывы
Вопрос-Ответ

Внимание! Видеоскопы IPLEX LX и IPLEX LT. Замена IPLEX RX и IPLEX RT.



Производитель: Olympus NDT, США

Гарантия: 12 месяцев.



Описание: Обладая весом всего 2.7 кг, IPLEX LX и IPLEX LT являются самыми компактными видеоскопами семейства IPLEX. Они разработаны с целью обеспечения высокой производительности как в цеховых, так и в полевых условия.

Промышленные видеоскопы IPLEX LX и IPLEX LT предназначены для: визуального и измерительного контроля и промышленной эндоскопии.



Отличительные особенности видеоскопов IPLEX LX и IPLEX LT:

Портативность

• Легкий прибор, весом всего 2.7 кг

• Компактный, прочный прибор

• Удобная ручка-подставка

• Возможность работы от сети переменного тока или от ионно-литиевых аккумуляторных батарей



Непревзойденная простота в работе

• Может устанавливаться в различных положениях

• Эргономический пульт управления, весом всего 750 г

• Технология управления изгибом TrueFeel

• Клавиши быстрого доступа

• Интуитивно понятное пиктографическое меню



Прочный и долговечный

• Соответствует стандартам MIL-STD и имеет класс защиты IP55

• Выдерживает падение с высоты 1.2 м

• Новая высокопрочная оплетка зонда

• Гибкий зонд, способный выдерживать температуру до +100 ºC, оснащен встроенным датчиком температуры*



Исключительные возможности

• Большой 6.5-дюймовый (165 мм) VGA монитор повышенной яркости

• Обработка изображений в расширенном динамическом диапазоне (WiDER)*

• Технология автоматического распознавания объектива SmartTip*

• Адаптеры (сменные объективы со светодиодами)

• Запись изображений и видеороликов на USB флеш-накопитель

• пространственные стерео измерения дефектов (только для модели IPLEX LX)



Портативность

Оснащенные ионно-литиевыми аккумуляторами приборы IPLEX LX и LT могут использоваться практически в любых условиях. Независимо от того, приходится ли оператору работать на открытом воздухе, в помещении, или в стесненных условиях внутри самого объекта контроля - компактные приборы PLEX LX и LT не теряют своей функциональности.

  • Компактный и легкий

Эндоскопические системы IPLEX LX и LT - наиболее компактные и легкие из систем IPLEX. Общий вес прибора с ионно-литиевым аккумулятором, рассчитанным на 2 часа работы, составляет всего 2.7 кг. Видеоэндоскопы легко переносить и устанавливать в требуемом положении. Систему в полной комплектации, включая все аксессуары и транспортный кейс, удобно брать с собой в поездки – небольшой кейс легко умещается в отсек над креслом пассажира в виде ручной клади.

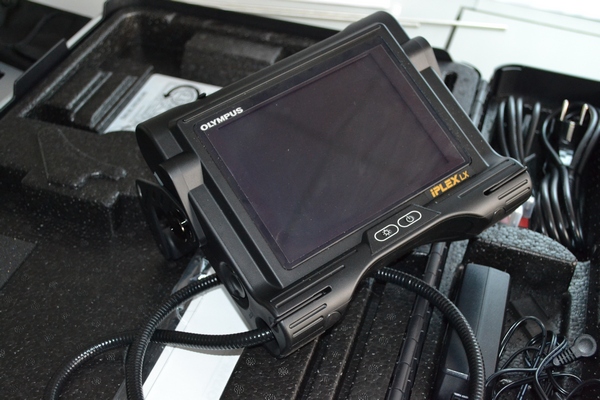

  • Малый размер, большой экран монитора

Несмотря на небольшие размеры системного блока IPLEX LX / LT– 227 мм в ширину и 189 мм в высоту, он содержит в себе встроенный большой 6.5-дюймовый цветной монитор (с диагональю экрана 165 мм), позволяющий получать четкое и высококачественное изображение и проводить измерение даже мелких дефектов. При толщине системного блока менее 100мм (включая ручку-подставку) IPLEX LX и LT можно переносить, устанавливать вертикально или под углом, закреплять на штативе, прибор удобен при работе практически в любых условиях.

Непревзойденная простота в работе

Благодаря пиктографическому меню, видеоскопы IPLEX LX и LT могут эксплуатироваться персоналом, имеющим минимальный уровень подготовки по технике визуального контроля. Для перехода к любому пункту меню или функции требуется максимум три нажатия кнопок быстрого доступа. Отдельный джойстик управления изгибом дистальной части с функцией TrueFeel обеспечивает точность, быстроту и обратную связь при управлении гибким зондом.

  • Работа с видеоскопом

Легкий и удобный пульт управления зондом может удерживаться в руке или прикрепляться к основному блоку (либо устанавливаться на штатив), позволяя комфортно работать с видеоэндоскопом в различных условиях.

Монитор - системный блок может быть установлен или подвешен за ручку в различных положениях для удобства наблюдения за экраном, что удобно при одновременной работе нескольких контролеров или в процессе обучения.

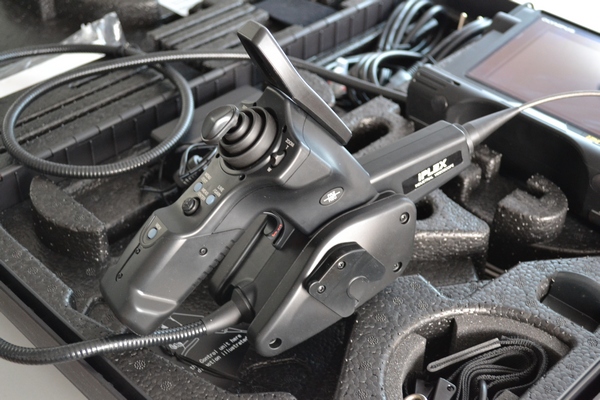

  • Управление прибором одной рукой

Эргономичная и легкая рукоятка гибкого зонда с функцией артикуляции TrueFeel не вызывает усталости при длительной работе, имеет обратную связь по усилию изгиба – что позволяет своевременно избежать защемления зонда внутри осматриваемого изделия.

С помощью рукоятки оператор может задействовать все функции прибора и одновременно точно и быстро управлять зондом. Кнопки, переключатели и джойстик на рукоятке обеспечивают навигацию по меню. Управление всеми функциями прибора (улучшения качества и обработки изображения, записи и измерений, а также другим) осуществляется одной рукой.

  • Меню с пиктограммами

В приборах IPLEX LX и LT в меню используются интуитивно понятные, принятые в мировой практике пиктограммы и символы. Благодаря этому оператор может быстро найти нужный пункт меню и понять смысл

вводимой команды. Уникальная конструкция джойстиков блока управления позволяет осуществлять артикуляцию зонда независимо от ввода команд в меню.

Прочный и надежный видеоскоп

Благодаря прочности и высокой стойкости к воздействию окружающей среды, видеоскопы IPLEX LX и LT могут использоваться практически в любых условиях. Независимо от того, где будет проводиться контроль – на открытом воздухе, в солнечную, дождливую или снежную погоду или внутри помещения – можно быть уверенным в качестве и достоверности результатов контроля и измерений.

  • Возможность работы в любую погоду

Видеоскопы IPLEX LX и LT могут использоваться в различных условиях окружающей среды – под воздействием дождя, пыли, солевого тумана. Приборы прошли испытание на устойчивость к механическим повреждениям в результате падений в соответствии со стандартами IP55 и MIL-STD (стандарт министерства обороны США). Дисплей с трасфлективной матрицей обеспечивает получение четкого, насыщенного изображения даже при засветке экрана солнечным светом.

  • Защита от воздействий окружающей среды

В соответствии с военными стандартами США (MIL-STD-810G / MIL-STD-461F)* системы PLEX LX и LT прошли различные климатические тесты, включая испытания во взрывоопасной атмосфере, под воздействием дождя и ветра, солевого тумана, пыли и песка, а так же испытания на влагостойкость, обмерзание под дождем и снегом. Приборы также испытывались на прочность при падении с высоты 1,2 м и успешно прошли испытания на вибростенде.

  • Работа в широком диапазоне температур

Зонды системы IPLEX LX могут использоваться при температуре окружающей среды от -20ºC до +100ºC.

В случае осмотра узлов с более высокой температурой, при возникновении опасности перегрева зонда, в приборе имеется встроенный температурный датчик, который выдает два вида предупреждений – звуковой сигнал и символьное сообщение на монитор.

За счет усовершенствованной вольфрамовой оплетки достигается износостойкость зондов IPLEX LX и LT, в 4 раза превышающая износостойкость обычных зондов, при этом сохраняется удобство введения зонда, высокая гибкость рабочей части и хорошая управляемость зондом при манипулировании им в сложной ситуации.

Рабочие части видеоскопов IPLEX LX и LT разработаны с учетом патентованной технологии Tapered Flex – оптимизированной градиентной зависимости поперечной жесткости зонда от его длины. За счет этого, достигается превосходная маневренность и управляемость. Кроме этого, увеличенная жесткость рабочей части с наружным диаметром 8.5 мм облегчает проход длинных горизонтальных участков без использования каких – либо дополнительных направляющих, что является удобным при осмотре трубопроводов.

Высокое качество осмотра

Являясь итогом многолетней работы фирмы и накопления опыта в области оптики, электроники и точной механики, модели IPLEX LX и LT обеспечивают получение максимально качественных изображений деталей контролируемых объектов.

Прекрасная цветопередача и четкость изображения

Новый 6.5 дюймовый монитор (с диагональю экрана 165 мм) обеспечивает качественный просмотр изображений даже на прямом ярком солнечном свете. Его размер значительно больше, чем у мониторов других аналогичных видеоскопов, и обеспечивает максимальный комфорт наблюдения в любом положении, удобство для одновременной работы нескольких операторов.

Высокая четкость изображения позволяет распознавать мельчайшие дефекты и проводить их измерения.

Яркие, четкие изображения

IPLEX LX оснащен новой системой обработки изображений WiDER (Расширенный динамический диапазон).

Эта уникальная технология позволяет различать детали как на затемненных, так и на освещенных участках, и получать яркие, сбалансированные по контрастности изображения в пределах всей глубины резкости объектива.

Оптические адаптеры со светодиодной подсветкой

В целях достижения максимальной гибкости и увеличения диапазона применений для PLEX LX и LT разработан широкий диапазон сменных оптических адаптеров. Новая встроенная светодиодная система подсветки примерно в два раза ярче обычной. Кроме того, подсветка рабочей части с наружным диаметром 8.5 мм в 6X раз ярче, чем у приборов с диаметром рабочей части 6.0 мм. Высокая световая интенсивность светодиодных матриц на эндоскопах с наружным диаметром рабочей части 8.5 мм удобна при осмотре больших объемов. Блок светодиодов встроен в торец каждого сменного объектива зонда, что обеспечивает достаточную степень освещенности независимо от длины зонда и устраняет необходимость использования волоконных световодов.

Режим интенсивной подсветки Hi-Beam* служит для увеличения освещенности объекта в 2 раза. Более того, уникальная технология автоматического распознавания адаптеров SmartTip* позволяет сохранять информацию об используемом адаптере совместно с изображением дефекта для документирования условий осмотра.

*только для модели IPLEX LX



Области применения видеоэндоскопов IPLEX LXи IPLEX LT

· Теплообменники

· Лопатки газовых турбин

· Шестерни в коробке передач

· Детали автомобиля



Исключительные возможности обработки изображения

Универсальные видеоскопические системы IPLEX LX и LT предлагают большие возможности, чем просто контроль на месте – от архивирования изображений до определения размера дефекта и последующей обработки полученных изображений на ПК.

Получение высококачественных снимков и видеороликов

Видеоскоп IPLEX LX и LT позволяет записывать статические изображения JPEG и видеоролики MPEG-4 на сменную карту USB флэш-памяти (объем карты памяти – любой).

Для сохранения или извлечения данных требуется только одно нажатие кнопки, функция уменьшенных изображений позволяет быстро просматривать записанные результаты.

Никогда ранее компактные видеоскопы не имели столь высокого качества записи при непревзойденной простоте в эксплуатации.

Исключительные возможности обработки изображения

Универсальные системы IPLEX LX и LT предлагают большие возможности, чем просто контроль на месте – от архивирования изображений до определения размера дефекта и последующей обработки полученных изображений на ПК.

  • Функция ввода текстовых комментариев

Для последующей обработки результатов и генерации отчетов в IPLEX LX и LT реализована функция ввода заголовков и комментариев к полученным изображениям.

Вы можете быстро определить место проведения контроля или результаты по комментариям к сохраненным изображениям.

  • Обработка изображений

Программное обеспечение IPLEX Viewer Plus предназначено для обработки данных и точного измерения объектов на записанных изображениях.

Это идеальный инструмент для повторного измерения или подтверждения текущих сохраненных результатов, программа доступна для бесплатного скачивания на сайте.

Кроме того, имеется возможность совместного использования с видеоскопической аппаратурой и специализированного программного обеспечения IPLEX Viewer PRO, что делает формирование отчетов более эффективным.

  • Защита внутренних компонентов

Сменная USB флеш-карта памяти и ионно-литиевый аккумулятор расположены внутри снабженного защелкой, герметичного отсека для защиты от неблагоприятных условий окружающей среды и механических повреждений.

  • Точные стерео измерения

Реализованная в приборе технология стерео измерений обеспечивает высокую достоверность и точность результатов измерения. За счет захвата графической информации через две линзы стерео объектива и триангуляции, IPLEX LX обеспечивает получение точных измерений фактически любых объектов под любым углом.

  • Точность измерений

Точность измерения видеоскопа зависит от расстояния между объективом и дефектом. Функция Spot-Ranging – инструмент измерения расстояния от объектива в режиме реального времени. При этом оператор может контролировать текущее расстояние до объекта и определять, когда объектив находится в диапазоне допустимых расстояний для проведения измерения.



Аксессуары для видеоэндоскопов IPLEXXT и IPLEXLT



Для IPLEX LX и LT предусмотрены различные аксессуары - некоторые из них входят в стандартный комплект поставки, другие покупаются дополнительно.

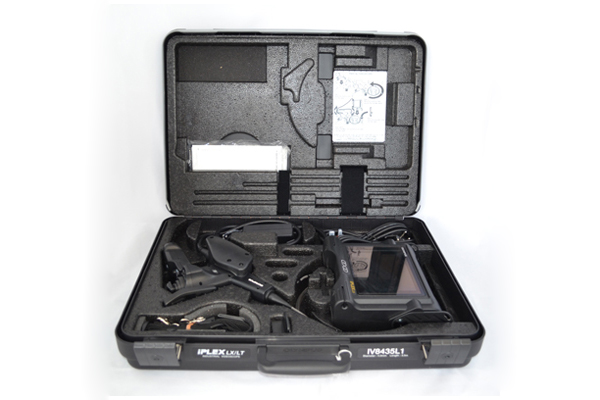

  • Сумка-футляр.Для IPLEX LX/LT предусмотрена стандартная сумка-футляр. Длинная рабочая часть поставляется в эксклюзивном футляре.
  • Ионно-литиевый аккумулятор* NC2040OL24. Зарядное устройство* CH5000C (США) /CH5000X
  • (Европа). Батарея обеспечивает продолжительную работу устройства.
  • Держатель рукоятки блока управления зонда* MB-937. Дает возможность установки блока управления на штатив в случае длительной работы.
  • Направляющая трубка под 6.0 мм длинную рабочую часть* MAJ-1825-75. Защищает рабочую часть и помогает плавному ее введению в зону контроля. Трубка рассчитана под 6.0 мм диаметр рабочей части и длину 7.5 м.
  • Комплект жестких направляющих* MAJ-1253 (для 6.0 мм зонда), MAJ-1737 (для 4.0 мм зонда). Выпускаются комплекты 6.0 мм и 4.0 мм зондов. В каждом комплекте – три жесткие направляющие трубки длиной 250 мм, 340 мм и 450 мм.
  • Сетевой адаптер. IPLEX LX и LT могут работать от батареи, либо от сети переменного тока через сетевой адаптер.
  • Оптические адаптеры*. Представлен большой выбор адаптеров для IPLEX LX и LT, что позволяет использовать прибор для решения огромного спектра задач практически на любых объектах.
  • USB флеш-карта памяти. В комплект оборудования входит USB флеш-карта емкостью 1 Гб.
  • Комплект центрирующих приспособлений* MAJ-1935 под длинную рабочую часть с наружным диаметром 8.5 мм. С помощью комплекта центрирующих приспособлений, установив их на дистальном конце рабочей части, вы можете позиционировать рабочую часть по центру трубы. Комплект состоит из двух центраторов диаметром 75 и 140 мм.





Технические характеристики и некоторые особенности IPLEX LX/LT

При весе всего в 2.7 кг, IPLEX LX сочетает портативность и достоверность с расширенной функциональностью, с оптимальным соотношением производительности и простоты в эксплуатации.

Используя компактный и портативный дизайн IPLEX LX, базовая модель IPLEX LT позволяет решать основные задачи контроля без необходимости специальной подготовки оператора.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Модель

Диаметр рабочей части

Длина рабочей части

Жесткость

Углы отклонения Верх/Низ/Право/Лево

Приблизительный вес системы (с аккумулятором)

IPLEX LX

IPLEX LT

IV8420L1

IV8420L2

ø4.0 мм

2.0 м

Постоянная жесткость от дистального конца до блока управления.

130°

2.7 кг.

IV8435L1

IV8435L2

3.5 м

2.8 кг.

IV8620L1

IV8620L2

ø6.0 мм

2.0 м

Переменная жесткость рабочей части (технология TTF). Гибкость плавно нарастает от блока управления к дистальному концу.

150°

IV8635L1

IV8635L2

3.5 м

130°

2.9 кг.

IV8675L1

IV8675L2

7.5 м

90°

3.2 кг.

IV8835L1

IV8835L2

ø8.5 мм

3.5 м

140°

3.0 кг.

IV88100L1

IV88100L2

10.0 м

115°

3.9 кг.

IV88200L1

IV88200L2

20.0 м

Постоянная жесткость от дистального конца до блока управления.

70°

5.2 кг.



ХАРАКТЕРИСТИКИ РАБОЧЕЙ ЧАСТИ

Внешняя оплетка

Долговечная вольфрамовая оплетка с антифрикционным покрытием.

Механизм отклонения изгибаемой части зонда.

Технология артикуляции TrueFeel с электромеханическим сервоусилением, ручное управление. Обеспечивается обратная связь по усилию изгиба, предупреждающая закусывание зонда внутри изделия.

Датчик температуры

Двухуровневый пороговый индикатор высокой температуры, только для IPLEX LX.



*Технические характеристики и комплект поставки видеоскопов могут быть изменены производителем без предварительного уведомления.

Просьба уточнять стоимость и комплектацию оборудования у наших специалистов.

Доставка видеоскопов осуществляется во все регионы России транспортными компаниями.
