Внимание! Прибор больше не выпускается. Замена вихретоковый дефектоскоп Nortec 600.

Тип оборудования: вихретоковый дефектоскоп
Производитель: Olympus, США

Серия: Nortec
Модели: Nortec 2000D+

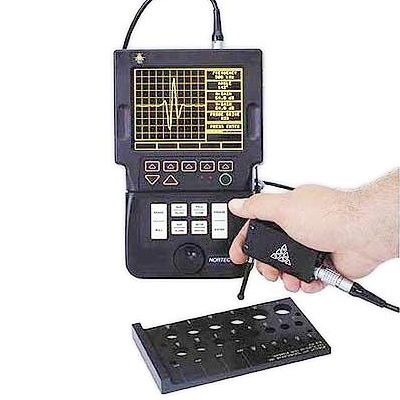

Описание: Переносной вихретоковый прибор для поиска трещин в металле

Отличительные особенности вихретокового дефектоскопа Nortec 2000 Dual

Вихретоковый дефектоскоп Nortec 2000 Dual имеет те же характеристики, что и дефектоскоп Nortec 1000/2000, со следующими дополнительными возможностями:
- Вторая частота: от 100 Гц до 3 МГц
- Переключаемый дисплей одиночный или двойной - для отображения каждой частоты или смешанных данных.
- Периодическое обнуление.
- Совместимость с разными сканерами.

Вихретоковый дефектоскоп Nortec 2000D+ работает в диапазоне от 50 до 12 MГц и позволяет обнаруживать как трещины  на трубах или в деталях, так и мелкие дефекты в авиационных изделиях и материалах.

Возможность поиска дефектов в двухчастотном режиме, измерения проводимости и поддержка вращающихся сканеров, делают этот дефектоскоп идеальным для решения большинства профильных задач в аэрокосмической отрасли.

Вихретоковый дефектоскоп Nortec 2000D+ - это прочный и лёгкий прибор, весящий менее 1,8кг с литий-ионным аккумулятором.

Регулируемая откидная ручка с резиновым упором позволяет поместить прибор почти на любой поверхности. Прочная конструкция корпуса позволяет использовать его и в лабораторных и в жёстких полевых условиях.

Взаимозаменяемые дисплеи обеспечивают отличную видимость в любых условиях освещения.

VGA выход очень удобен для работы в лабораториях и классах обучения.

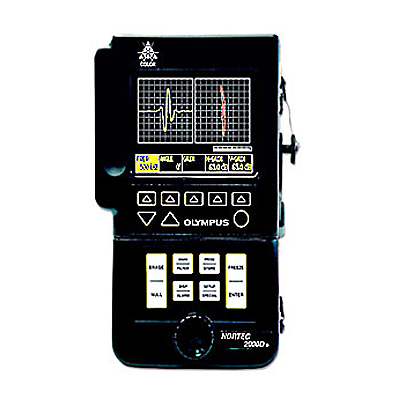

При контроле отверстий вращающимся сканером очень удобно использовать цветной LCDэкран и деление его пополам для одновременного отображения амплитудной и комплексной плоскости с сеткой 10 x10.

Дефектоскоп Nortec 2000D+ поддерживает нашу уникальную технологию PowerLink^TM - технологию самонастройки и распознавания датчиков.

Память прибора позволяет сохранить до 120 собственных настроек. Дата и время автоматически записываются с каждой настройкой, кроме того, настройкам могут быть  присвоены буквенно-цифровые названия.

Прибор позволяет сохранить до 20 «снимков» экрана.

Основные технические характеристики Nortec 2000 Dual

Диапазон Частот: 50Гц-12МГц

Усиление: 0-90 dB с шагом 0.1 dB  Горизонтальное и вертикальное усиление могут быть настроены отдельно или вместе.

Фазовращение: 0^o - 359^o,шаг 1^o

Развёртка:Настраиваемая от 0.005 - 4 секунд на деление

ВЧ-фильтр: 10 - 500 Гц и широкополосный

НЧ-фильтр: Откл., от 2 до 500Гц. Напряжение возбуждения датчика: 2, 6, 12 вольт

Изменяемое послесвечение: Послесвечение экрана может изменяться от 0.1 до 5 секунд.

Типы датчиков: Абсолютные и дифференциальные, параметрические или трансформаторные. Прибор полностью совместим со всеми датчикамиNORTECPowerLink^TM.

Сигнализации: Могут быть установлены на положительную или отрицательную логики.

Режимы сигнализации: от 1 до 3-х прямоугольных зон, секторные,амплитудные, проводимости, и толщины покрытий.

Память «снимков» экрана: 20 «снимков» экрана могут быть сохранены в памяти прибора, причём, как статичные, так и до 60 секунд в динамике. Кроме того они сохраняются с датой и временем «съёмки».

Память настроек: 120 собственных настроек. Дата и время автоматически записываются с каждой настройкой.

Вывод на печать: Обеспечивает конфигурируемый пользователем отчёт содержащий снимок экрана, дату и параметры датчика, включая серийный номер (только для датчиков PowerLinkTM)

Принтеры: Любой серийный принтер

ВХОДЫ/ВЫХОДЫ

Питание: 7-и штырьковый разъём для зарядки аккумулятора и работы от сети переменного тока

Разъём RS-232: для подключения принтера или компьютера. Скорость обмена от 2,400 до 19,200 бод(9,600 по умолчанию).

Разъём датчика: 16-и штырьковый LEMO

Аналоговые выходы: Горизонтальный и вертикальный +/- 5 вольт, 1В на деление для каждого выхода.

Выходы сигнализации: 9-и штырьковый разъём аналогового сигнала и сигнализации

VGA Выход

Размеры:215 мм x 165 мм x 92 мм

Вес: 1.7 кг с аккумулятором

Дисплей: взаимозаменяемыеQVGA (320 x 240 пикселей) цветной или монохромный ЖК, высококонтрастный электролюминесцентный.

Рабочая температура: -20^o /+ 60^oC

Температура хранения: -40^o/+80^oC

Влажность: 95%+/- 5%

Рабочая высота: до 4,600 м

ПИТАНИЕ

Питание: 7-и штырьковый разъём для зарядки аккумулятора и работы от сети переменного тока, напряжением от 85 до 240 вольт и частотой от  50 до 60 Гц. Внешнее зарядное устройство. Типичное время зарядки  4 часа.

Индикатор заряда аккумулятора: индикатор на дисплее"gasgauge"показывает примерное время работы до разряда.

Время работы от аккумулятора: от 6 до 8 часов. (номинальное, в зависимости от конфигурации).

ПРОВОДИМОСТЬ

Частоты: 60 кГц или 480 кГцДатчики: датчики проводимости NORTEC

Диапазон и точность измерений:От  0.9% до 110% по шкале IACS или от 0.5 до 64 МСМ/м. Точность +/- 0.5% по шкале IACS от 0.9% до 65% и+/- 1.0%от измеренного значения при значениях более 62%. Соответствует или превосходит требования BAC 5651.

Измерение непроводящих покрытий:от 0 до 0.38мм.  Точность  +/- 0.025мм.

СКАНЕРЫ

Поддержка сканеров: Работает со всеми  сканерами NORTEC и другими серийно выпускаемыми сканерами.

Дисплей с памятью: Сохраняет до 60 развёрток на отверстие, а также значение расстояния до дефекта от начала сканирования (только сканер PS-5)

ВТОРАЯ ЧАСТОТА

Вторая частота: от 25 Гц до 3 МГц,

2-я частота - выбирается как значение точного деления первой частоты в пропорции  1/2 (F1 < 6МГц), 1/4, 1/8, 1/16, 1/32 .

Дисплей: первая или вторая частота, сумма двух, разница двух, деление экрана пополам с отражением выбранной комбинации частот F1 и F2, и смешанных частот.

НЧ-фильтр: возможен только на основной (F1) частоте.
