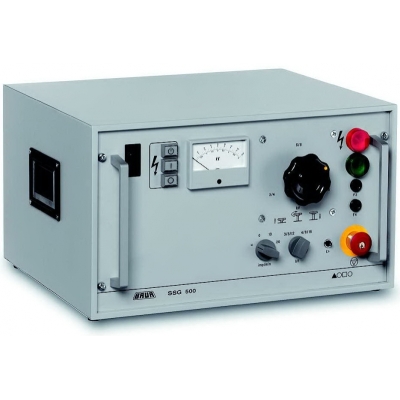

Генератор импульсного напряжения SSG500
Тип оборудования: Генератор
Производитель: BAUR, Австрия
Серия: SSG
Модель: SSG500
Описание: Прибор для поиска кабельных повреждений
Гарантия на генератор импульсного напряжения SSG500: 12 месяцев.
Генератор импульсного напряжения SSG500 внесен в Госреестр средств измерений РФ под № 38344-08
Назначение прибора:
Генератор импульсного напряжения SSG500 предназначен для предварительного поиска повреждений кабеля. Выходное напряжение 3, 6, 12 кВ и 4, 8, 16 кВ. Сила импульса 512 Дж. Используется с микрофоном для точного определения места повреждения кабеля.
Генераторы импульсного напряжения используются как для предварительной локации, так и для точного определения мест повреждений с высоким и низким сопротивлением в силовых кабелях. Энергия, накапливаемая в высоковольтных конденсаторах, подаётся с регулярными интервалами в дефектный кабель. Это приводит к появлению акустического шума в месте неисправности, который может быть зарегистрирован при помощи наземного микрофона и радиочастотного приёмника.
SSG 500 представляет собой портативный генератор импульсного напряжения, заключённый в прочный стальной 19-дюймовый корпус. Выходное напряжение выбирается в трёх диапазонах: 4 / 8 / 16 кВ. Наличие цепи аварийной защиты, автоматического разрядного устройства, прочный закрытый корпус, а также разделение между рабочим и защитным заземлениями, - факторы, обеспечивающие максимально безопасную эксплуатацию прибора. Высокое напряжение измеряется в трёх диапазонах и отображается на киловольтметре.
Особенности генератора импульсного напряжения SSG500:
Удобство эксплуатации
Автоматическое разрядное устройство
Максимальная энергия импульсов 512 Дж
Выходное напряжение: 3, 6, 12 кВ и 4, 8, 16 кВ
Выбор из 2 частот следования импульсов
Режим постоянного тока для испытания кабелей и определения мест повреждений кабелей
Малая масса, портативность
Цепь защиты в соответствии со стандартом VDE 0104
Технические характеристики генератора импульсного напряжения SSG500:
|
Электропитание от сети |
220 - 240 В |
|
Частота сетевого напряжения |
45 - 60 Гц |
|
Макс. потребляемая мощность (в состоянии короткого замыкания) |
1,5 кВА |
|
Максимальное выходное напряжение |
16 кВ |
|
Диапазон выходного напряжения |
0-4 кВ / 0-8 кВ / 0-16 кВ |
|
Максимальная энергия импульса |
512 Дж |
|
Частота следования импульсов |
10, 20 имп/мин |
|
Максимальный выходной ток |
Постоянный ток 4 кВ – 480 мА |
|
Постоянный ток 8 кВ – 240 мА |
|
|
Постоянный ток 4 кВ – 120 мА |
|
|
Погрешность киловольтметра |
1,50% |
|
Рабочая температура |
-20 ... +50 °C |
|
Габаритные размеры (ширина х высота х глубина) мм |
502 x 286 x 390 |
|
Вес |
48 кг |
Комплект поставки генератора импульсного напряжения SSG500:
Установка SSG500
Кабель заземления, 3 м
Кабель высоковольтный соединительный
Штанга разрядная ES 45 6 кВт*с
Шнур сетевого питания
Руководство по эксплуатации
*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по генераторам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
Доставляем приборы для поиска подземных коммуникаций и диагностики кабелей по всей России курьерскими службами и транспортными компаниями.
|

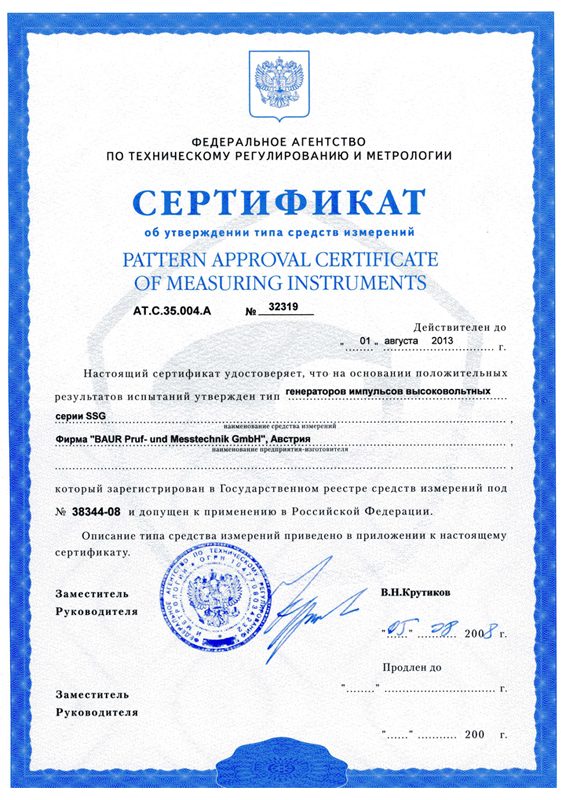

Сертификаты |
||||||||||||
|
||||||||||||
|
|
||||||||||||
|
