Передвижной пункт испытания кабелей TRANSCABLE 3000 110 кВ-1/S

Тип оборудования: Мобильная измерительная лаборатория

Производитель: BAUR, Австрия

Серия:  TRANSCABLE

Модель: TRANSCABLE 3000 110 кВ-1/S

Описание: Устройство для локализации повреждений кабелей

Гарантия на передвижной пункт испытания кабелей TRANSCABLE 3000 110 кВ-1/S: 12 месяцев.

Назначение прибора:

Передвижной пункт испытания кабелей TRANSCABLE 3000 110 кВ-1/S является однофазной системой локализации повреждений кабелей 110 кВ. Управление системой осуществляется с помощью полуавтоматического блока управления MGS. Устройство переключений высокого напряжения является однофазным, до 32 кВ, уровень переключения 110 кВ запроектирован в виде выключателя с воздушной изоляцией, монтируемого на крыше.

Особенности передвижного пункта испытания кабелей TRANSCABLE 3000 110 кВ-1/S:

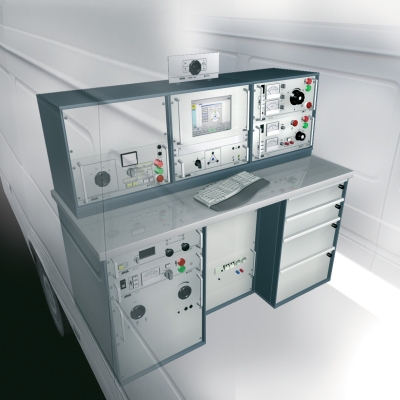

Эргономичная система EURODESK

Испытательная установка высокого напряжения PGK 110 HB

Генератор импульсного напряжения SSG 1100

Эхолот IRG 3000, управляемый ЭВМ

Блок связи SIM-MIM SA 32

Блок связи импульсного тока SK 1 D

Полуавтоматическое управление

Акустический ресивер UL с наземным микрофоном BM

Однофазное устройство переключений с воздушной изоляцией для 110 кВ

Стойка кабельных барабанов, однофазное KTG M4 с 50 м кабелем высокого напряжения

Устройство разрядки EAM 110 и визуальное устройство заземления

Перегородка из оргстекла между областью высокого напряжения и областью управления

Контакты защитных дверей

ЛОКАЛИЗАЦИЯ ПОВРЕЖДЕНИЙ КАБЕЛЕЙ

Связь импульсного напряжения CC1 для метода затухания, также для ОНЧ

Генератор импульсного напряжения SSG с увеличенной импульсной энергией

Мощный генератор частот TG 600

Высоко эффективный трансформатор прогорания ATG

Испытание высокого напряжения

Испытательная установка высокого напряжения PGK 110/5 HB

Генератор высокого напряжения PHG 70/80 ОНЧ Диагностика

Устройство измерения коэффициента затухания (тангенс дельта, TD)

Устройство измерения частичной разрядки (PD)

На рисунке показаны потенциальные модификации

Резервный генератор с выдвижным ящиком большой нагрузки

Дополнительное оборудование

Лампа аварийной сигнализации

Развязывающий трансформатор

*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
