| ЦЕНА: 295 000 руб. |
|
|
|
КУПИТЬ
|
||||
|
|
||||
|
|
«Питон» – гибкий телевизионный эндоскоп большой длины с радиопередачей изображения
Гибкий телевизионный эндоскоп «ПИТОН» (видеоэндоскоп) имеет ряд принципиальных технических решений в своей конструкции, обеспечивающих длительный автономный режим работы и радиопередачу изображения, что выделяет его среди прочих аналогов.
Он выполнен на основе миниатюрной видеокамеры и отличается от волоконно-оптических эндоскопов более длинной гибкой рабочей частью и существенно большей разрешающей способностью.
Предназначен для дистанционного визуального контроля состояния внутренней поверхности цилиндрических труб и других полых протяженных изделий как с открытым, так и с узким торцевым отверстием (коллекторы, химические аппараты, сосуды и трубопроводы).
Применяется для оперативного осмотра сооружений, помещений, транспортных средств, а также для диагностики состояния отверстий и каналов, содержимого закрытых емкостей, контейнеров и других предметов при отсутствии внешнего освещения с целью контроля состояния поверхностей, целостности деталей и механизмов, а также наличия инородных или опасных предметов.
Эндоскоп «ПИТОН» является универсальным инструментом для работников подразделений технической диагностики предприятий химической, энергетической, газовой и нефтяной промышленности
Отличительные особенности:

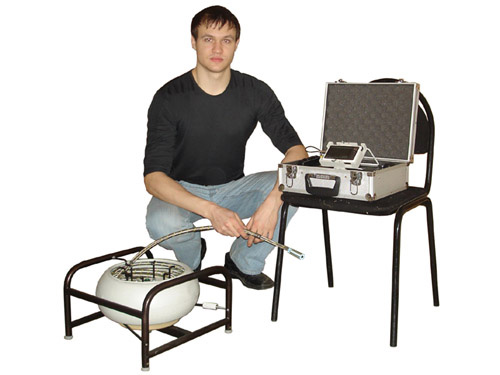

В эндоскоп входят:

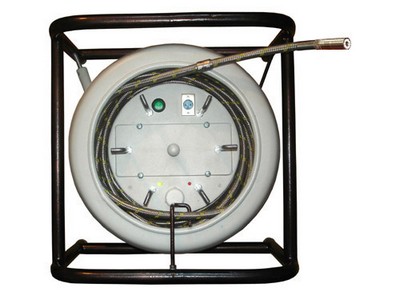

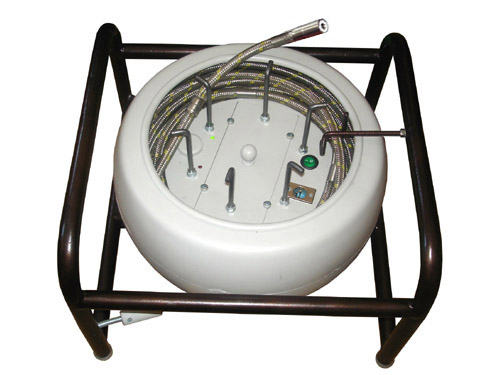

– блок передачи телевизионного изображения с гибкой рабочей частью эндоскопа, смотанной на бобину (далее «блок передачи»);

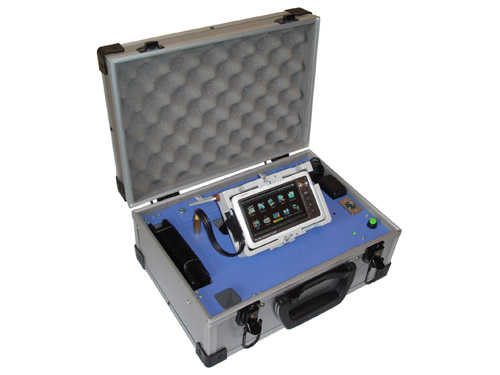

– блок приема и регистрации телевизионного изображения (далее «блок приема и регистрации»).
Центратор изготавливается для работы в цилиндрических изделиях, внутренний диаметр которых лежит в диапазонеот 8 до 35 см. Наращиваемый толкатель изготавливается из нескольких звеньев. Их число зависит от длины рабочей части конкретного эндоскопа.
Технические характеристики:
|
Состав эндоскопа
|
– блок передачи изображения; – блок приёма и регистрации |
|
Гибкая рабочая часть
|
многослойная оболочка, состоящая из внутреннего морозостойкого резинового покрытияи бронированной металлической оболочки из стальной нержавеющей проволоки |
|
Длина гибкой рабочей части
|
10; 15; 20; 25; 30; 40; 50; 100; 200 м
|
|
Диаметр гибкой рабочей части
|
13,5 или 20 мм
|
|
Длина корпуса миниатюрной телевизионной камеры эндоскопа
|
45 мм
|
|
Диаметр корпуса миниатюрной телевизионной камеры эндоскопа
|
15 или 20 мм
|
|
Конец рабочей части
|
патрубок с памятью формы изгиба длиной 150 мм
|
|
Изгиб конца гибкой рабочей части
|
± 180° |
|
Поворот рабочей части с изгибаемым концом вокруг своей оси
|
с помощью толкателя или путём непосредственного вращения
рабочей части ± 180° |
|
Миниатюрная видеокамера
|
аналоговая, CMOS, 380 ТВЛ
|
|
Крепление видеокамеры на конце гибкой рабочей части
|
с помощью соединителя РС4ТВ
|
|
Освещение
|
6 сверхъярких светодиодов обеспечивают освещение до 1 м
|
|
Вывод изображения
|
на монитор по радиоканалу или по кабелю
|
|
Передача изображения в блок приема и регистрации
|
по радиоканалу, дальность до 10 м, по кабелю, длина 7 м
|
|
Способ визуального осмотра
|
прямой
|
|
Угол обзора объектива
|
50°
|
|
Размер экрана видеомонитора
|
не менее 7''
|
|
Глубина поля зрения при собственном освещении
|
до 50 см
|
|
Диапазон расстояний до объекта, при которых обеспечивается резкое изображение
|
от 2 см до 50 см (резкость устанавливается предварительной
регулировкой объектива) |
| Запись видеоизображения | запись на карту памяти до 32 Гб |
|
Разрешение записываемого изображения
|
640×480 элементов
|
|
Питание эндоскопа
|
две аккумуляторных батареи, 12 В
|
|
Масса эндоскопадлиной 25 м (брутто) в т. ч.: |
32 кг |
|
Габаритные размеры эндоскопа
&‐ блок приема и регистрации ТВ-изображения – бобина с гибкой рабочей частью и блоком передачи изображения |
335×250×160 мм
400×400×273 мм |
Базовая комплектация:
1 Гибкий телевизионный эндоскоп Питон:
1.1 Блок приема и регистрации – 1шт.
1.2 Блок передачи – 1шт.
2 Встроенная в эндоскоп аккумуляторная батарея (в т.ч. 2 шт. встроенные в оба блока эндоскопа и 2 шт. запасные) – 4шт.
3 Зарядное устройство ANSMANN ALCS 2-24A (для заряда встроенных в блоки эндоскопа аккумуляторных батарей)–1шт
4 Телевизионная система наблюдения изображения, его передачи, регистрации и ввода в компьютер:
4.1 Видеоплейер COWON A2 (поставляется под заказ) – 1шт.
4.2 Комплект кабелей – 1компл.

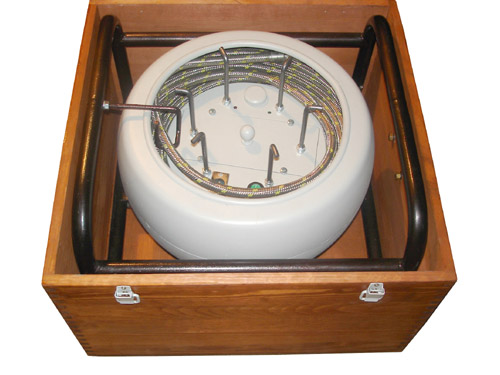

5 Укладочный ящик – 1шт.
6 Паспорт, техническое описание и инструкция по эксплуатации Гибкого телевизионного эндоскопа Питон –1шт
7 Центрирующее устройство – 1шт
Комплекты поставки:
|
№ |
Модель |
Цена (с НДС), руб. |
|
|
Диаметр рабочей части 13мм, диаметр видеокамеры 15мм. |
|||
|
1.1 |
СМТ-10-П13-ТВ15 (длина 10 м) |
295 000 |
|
|
1.2 |
СМТ-15-П13-ТВ15 (длина 15 м) |
320 000 |
|
|
1.3 |
СМТ-20-П13-ТВ15 (длина 20 м) |
351 000 |
|
|
|
СМТ-25-П13-ТВ15 (длина 25 м) |
379 900 |
|
|
|
СМТ-30-П13-ТВ15 (длина 30 м) |
396 000 |
|
|
Диаметр рабочей части 20мм, диаметр видеокамеры 20мм. |
|||
|
1.4 |
СМТ-40-П20-ТВ20 (длина 40 м) |
420 000 |
|
|
1.5 |
СМТ-50-П20-ТВ20 (длина 50 м) |
480 000 |
|
|
1.6 |
СМТ-60-П20-ТВ20 (длина 60 м) |
550 000 |
|
|
1.7 |
СМТ-70-П20-ТВ20 (длина 70 м) |
600 000 |
|
|
1.8 |
СМТ-80-П20-ТВ20 (длина 80 м) |
670 000 |
|
|
1.9 |
СМТ-100-П20-ТВ20 (длина 100 м) |
820 000 |
|
|
1.10 |
СМТ-120-П20-ТВ20 (длина 120 м) |
900 000 |
|
|
1.11 |
СМТ-140-П20-ТВ20 (длина 140 м) |
980 000 |
|
|
1.12 |
СМТ-160-П20-ТВ20 (длина 160 м) |
1 060 000 |
|
|
1.13 |
СМТ-180-П20-ТВ20 (длина 180 м) |
1 140 000 |
|
|
1.14 |
СМТ-200-П20-ТВ20 (длина 200 м) |
1 240 000 |
|
|
Приобретаются отдельно |
|||
|
1.17 |
Центрирующее устройство, длина 10 м |
30 000 |
|
|
1.18 |
Центрирующее устройство, длина 15 м |
45 000 |
|
|
1.19 |
Центрирующее устройство, длина 20 м |
60 000 |
|
|
1.20 |
Центрирующее устройство, длина 25 м |
75 000 |
|
|
1.21 |
Центрирующее устройство, длина 30 м |
90 000 |
|
|
