| ЦЕНА: 1 155 000 руб. |
|
|
|
КУПИТЬ
|
||||
|
|
||||
|
|
Эндоскоп «Питон» – мобильный телевизионный прибор дистанционного визуального контроля с автономным питанием.
Предназначен для дистанционного визуального контроля оборудования радиохимических производств.
Является универсальным инструментом для работников подразделений технической диагностики крупных предприятий атомной, химической, энергетической, газовой и нефтяной промышленности, локомотивных депо и авиапредприятий, региональных инженерно-консультационных экспертных и диагностических центров, а также отделов розыска транспортных средств и дорожно-патрульных служб ГИБДД.
Отличительные особенности:
Видеоэндоскоп «Питон-ГД» – сложный телевизионный прибор, построенный на взаимосвязанных системах, объединенных в единый комплекс. В эндоскоп входят:

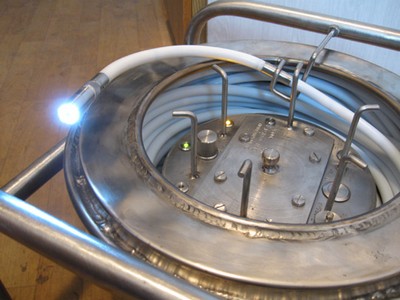

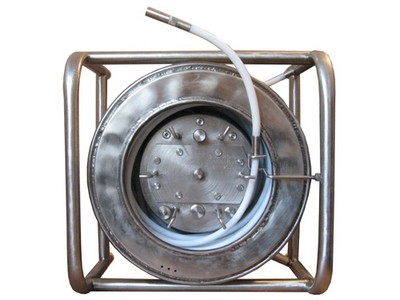

– блок передачи телевизионного изображения с гибкой рабочей частью эндоскопа, смотанной на бобину (далее «блок передачи»);

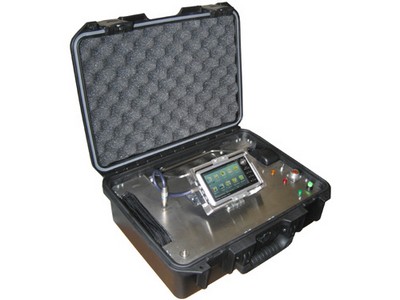

– блок приема и регистрации телевизионного изображения (далее «блок приема и регистрации»).

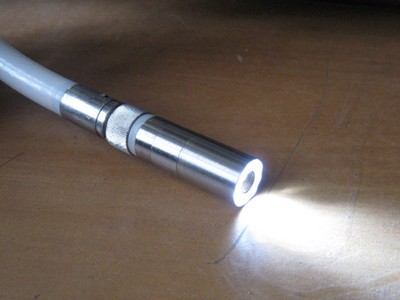

Видеокамера – аналоговая, миниатюрная, съемная. Камера смонтирована в металлическом корпусе цилиндрической формы, имеющем кабельную вилку для соединения с концом гибкой рабочей части эндоскопа.
Осветитель – 6 сверхъярких светодиодов белого света, установленных в корпусе телевизионной камеры.
Питание эндоскопа осуществляется от двух аккумуляторных батарей. Заряд батарей производится через соответствующие гнезда для заряда, расположенные на блоках эндоскопа
Центрирующее устройство состоит из центратора и наращиваемого толкателя
Центратор изготавливается для работы в цилиндрических изделиях, внутренний диаметр которых лежит в диапазонеот 8 до 35 см. Наращиваемый толкатель изготавливается из нескольких звеньев. Их число зависит от длины рабочей части конкретного эндоскопа
Эндоскоп «Питон-ГД» может эксплуатироваться в закрытых помещениях, под навесами и на открытом воздухе при температуре окружающего воздуха в диапазоне от 0 до 40 ·С и относительной влажности не более 80%.
Технические характеристики:
|
Состав эндоскопа
|
– блок передачи изображения (материал — нержавеющая сталь и фторопласт); – блок приёма и регистрации (ударопрочный герметичный кейс из специального полимера) |
|
Гибкая рабочая часть
|
фторопластовая (Ф-4) трубка толщиной 2 мм |
|
Длина гибкой рабочей части
|
10, 15, 20, 25 и 30 м
|
|
Диаметр гибкой рабочей части
|
12 мм
|
|
Длина корпуса миниатюрной телевизионной камеры эндоскопа
|
45 мм
|
|
Диаметр корпуса миниатюрной телевизионной камеры эндоскопа
|
15 мм
|
|
Конец рабочей части
|
патрубок с памятью формы изгиба длиной 250 мм
|
|
Изгиб конца гибкой рабочей части
|
± 180° неуправляемый изгиб в любой плоскости (возможность предварительного регулирования угла наклона миниатюрной телевизионной камеры и резкости изображения перед началом работы с эндоскопом) |
|
Поворот рабочей части с изгибаемым концом вокруг своей оси
|
С помощью толкателя или путём непосредственного вращения рабочей части ± 180°
|
|
Миниатюрная видеокамера
|
Аналоговая, CMOS, 380 ТВЛ
|
|
Крепление видеокамеры на конце гибкой рабочей части
|
с помощью соединителя РС4
|
| Освещение |
8 сверхъярких светодиодов обеспечивают освещение до 1 м
|
|
Класс защиты от пыли и влаги
|
Блок передачи с гибкой рабочей частью, закрытый блок приема — IP65 — полная защита от пыли и защита от водяных потоков с любого направления – от полива; |
|
Вывод изображения
|
на видеомонитор по радиоканалу или кабелю
|
|
Передача изображения в блок приема и регистрации
|
по радиоканалу (дальность до 10 м) или кабелю (7 м)
|
|
Способ визуального осмотра
|
прямой
|
|
Угол обзора объектива
|
50°
|
|
Экран видеомонитора
|
не менее 7 дюймов
|
|
Глубина поля зрения при собственном освещении
|
до 50 см
|
|
Диапазон расстояний до объекта, при которых обеспечивается резкое изображение
|
от 1 см до 100 см (резкость устанавливается предварительной регулировкой объектива)
|
|
Разрешение записываемого изображения
|
640×480 элементов
|
|
Питание эндоскопа
|
две аккумуляторных батареи, 12 В
|
|
Масса эндоскопа (брутто) в т. ч.: |
28,5 кг
|
|
Габаритные размеры эндоскопа
– блок приема и регистрации ТВ-изображения – бобина с гибкой рабочей частью и блоком передачи изображения |
410×320×170 мм
450×450×300 мм |
Базовая комплектация:
1 Гибкий телевизионный эндоскоп «Питон»:
1.1 Блок приема и регистрации – 1шт.
1.2 Блок передачи – 1шт.
2 Встроенная в эндоскоп аккумуляторная батарея – 2шт.
3 Зарядное устройство ANSMANN ALCS 2-24A (для заряда встроенных в блоки эндоскопа аккумуляторных батарей) – 1шт.
4 Телевизионная система наблюдения изображения, его передачи, регистрации и ввода в компьютер:
4.1 Видеоплейер COWON A3 – 1шт.
4.2 Видеокабель (6,5 м) – 1шт.
4.3 Комплект кабелей – 1компл.
5 Паспорт, техническое описание и инструкция по эксплуатации Гибкого телевизионного эндоскопа «Питон» – 1шт
Комплекты поставки:
|
№ |
Модель |
Цена , руб. вкл. НДС 18% |
|
Диаметр датчика изображения 12 мм диаметр зонда 15 мм |
||
|
1.1 |
СМТ-10-П12-ТВ15-ГД (длина 10 м) |
1 155 000 |
|
1.2 |
СМТ-15-П12-ТВ15-ГД (длина 15 м) |
1 181 300 |
|
1.3 |
СМТ-20-П12-ТВ15-ГД (длина 20 м) |
1 207 500 |
|
1.4 |
СМТ-25-П12-ТВ15-ГД (длина 25 м) |
1 233 800 |
|
1.5 |
СМТ-30-П12-ТВ15-ГД (длина 30 м) |
1 260 000 |
|
