Тип оборудования: Измеритель прочности покрытий

Производитель: NOVOTEST

Серия: NOVOTEST УДАР

Модель: NOVOTEST УДАР

Описание: Прибор для определения прочности пленок при ударе

Гарантия на измеритель прочности покрытий при ударе NOVOTEST УДАР: 12 месяцев

Назначение прибора:

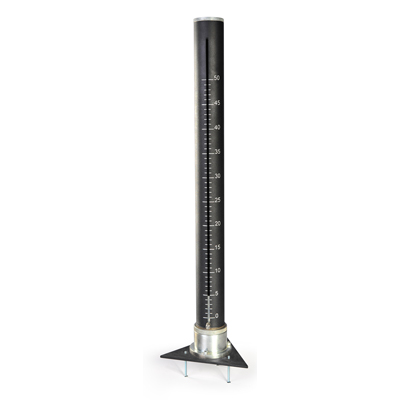

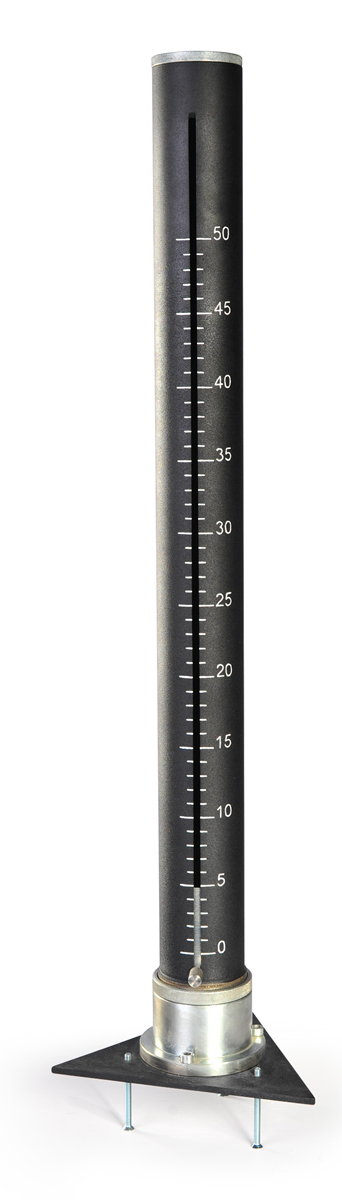

Измеритель прочности покрытий при ударе NOVOTEST УДАР  предназначен для определения прочности пленок при ударе. Существует два типа прибора: масса груза 1 или 2 кг, длина 1 или 2 метра - а также любые другие модификации под заказ.

Данный прибор сконструирован в соответствии с самыми современными международными стандартами ISO 6272-2002 и российским стандартом ГОСТ Р 53007-2008.

Уникальная характеристика прибора - его универсальность.

Данный измеритель можно использовать в заводских лабораториях при входном контроле исследуемого покрытия, в процессе производства, в полевых условиях при проведении различных эксплуатационных работ.

С помощью этого прибора можно измерять прочность различных металлов, паркета, пластмасс, деревянных панелей, стекла, керамики, наливных полов, бетона.

Работа измерителя заключается в замере максимальной высоты, с которой груз нужной массы при свободном падении не причиняет каких-либо видимых механических повреждений лакокрасочному покрытию.

Стоит сказать, что прочность лакокрасочных покрытий при ударе - это значение максимальной высоты в сантиметрах. С этой высоты боек с грузом в 1 кг свободно падает на исследуемую поверхность соответственно стандартам ISO 6272, ГОСТ 4765-73 или ASTM D 2794.

Также нужно отметить, что комплектация данного прибора может варьироваться (различные наборы ударников и матриц разных размеров):

ГОСТ 4765 - ударник со сферическим наконечником диаметром 8 мм, диаметр отверстия ответной матрицы - 15 мм.

ISO 6272 - ударник со сферическим наконечником диаметром 20 мм, диаметр отверстия ответной матрицы - 27 мм.

ISO 6272 - ударник со сферическим наконечником диаметром 12,7 мм, диаметр отверстия ответной матрицы - 16,3 мм.

ASTM D 2794 (для иностранных покрытий), ГОСТ 22233-2001 (для покрытий из алюминиевого профиля) - ударник со сферическим наконечником диаметром 15,9 мм, диаметр отверстия ответной матрицы - 16,3 мм.

Таким образом, мы видим, существуют самые разные модификации модели прибора NOVOTEST Удар, в зависимости от требований нормативной документации. Крайне важно, что в маркировке устройства указан ГОСТ, по которому был произведен данный прибор, и длина шкалы.

Технические характеристики:

Технические характеристики Удар 4765-0,5м:

• Масса груза, кг 1±0,001.
• Длина шкалы прибора, мм 500.
• Цена деления шкалы, мм 10±0,5.
• Диаметр рабочей части наковальни, 30 мм.
• Диаметр отверстия наковальни, 15 мм.
• Диаметр шарика, 8 мм.

Технические характеристики Удар 4765-1м:

• Масса груза, кг 1±0,001 или 2±0,002.
• Длина шкалы прибора, мм 1000.
• Цена деления шкалы, мм 10±0,5.
• Диаметр рабочей части наковальни, 30 мм.
• Диаметр отверстия наковальни, 15 мм.
• Диаметр шарика, 8 мм.

Технические характеристики Удар 53007:

• Масса груза, кг 1±0,001
• Длина шкалы прибора, мм 1000.
• Цена деления шкалы, мм 10±0,5.
• Диаметр шарика бойка по ГОСТ Р 53007-2008 (ИСО 6272) - 12,7 мм.
• Диаметр шарика бойка по ГОСТ Р 53007-2008 (ИСО 6272) - 20 мм.
• Диаметр шарика бойка по ГОСТ Р 53007-2008 (ИСО 6272, ASTM D 2794) - 15,9 мм.
• Диаметр отверстия наковальни по ГОСТ Р 53007-2008 (ИСО 6272) - 16,3 мм.
• Диаметр отверстия наковальни по ГОСТ Р 53007-2008 (ИСО 6272) - 27 мм
• Диаметр отверстия наковальни по ГОСТ Р 53007-2008 (ASTM D 2794) - 16,3 мм
• Глубина проникновения бойка в покрытие по ГОСТ Р 53007-2008 (ИСО 6272) регулируется комплектом ограничителей и составляет - от 2 до 10 мм

Применение. Методика контроля:

Два способа проведения испытаний:

• схема «не разрушилось/разрушилось» (испытание проводится при определенной высоте падения и определенной массе груза, то есть, покрытие испытывается на соответствие конкретным требованиям);
• в ходе испытания определяют минимальную высоту падения при постепенном повышении высоты падения и минимальную массу груза, при которых исследуемое покрытие растрескалось или отслоилось от окрашиваемой поверхности.

Алгоритм проведения испытаний:

Нужный груз устанавливается на требуемой высоте. В случае необходимости используются подходящие ограничители с определенной толщиной для ограничения глубины вдавливания. Исследуемая пластинка помещается на наковальню покрытием наружу (прямой удар) или внутрь (обратный удар). Данная пластинка удерживается в таком положении при помощи прижимной муфты. Далее груз освобождается, падает на исследуемую пластинку на наковальне. Покрытие осматривается с помощью лупы.

Комплект поставки:

В комплект поставки обычно входит сам прибор с грузом (1000 г или 2000 г в зависимости от модели), один боек, наковальня (по выбору заказчика), упаковка, паспорт.

При необходимости заказываются дополнительно:

— грузы 1000 г, 2000 г;

— бойки;

— наковальни;

— ограничители толщины.

*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
