Прибор для оценки качества бетона Pundit PL-200

  • Pundit PL-200

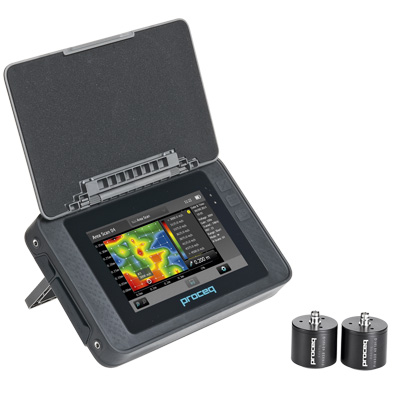

    /images/all/3/6296/big/img_5.jpg

    jijijij

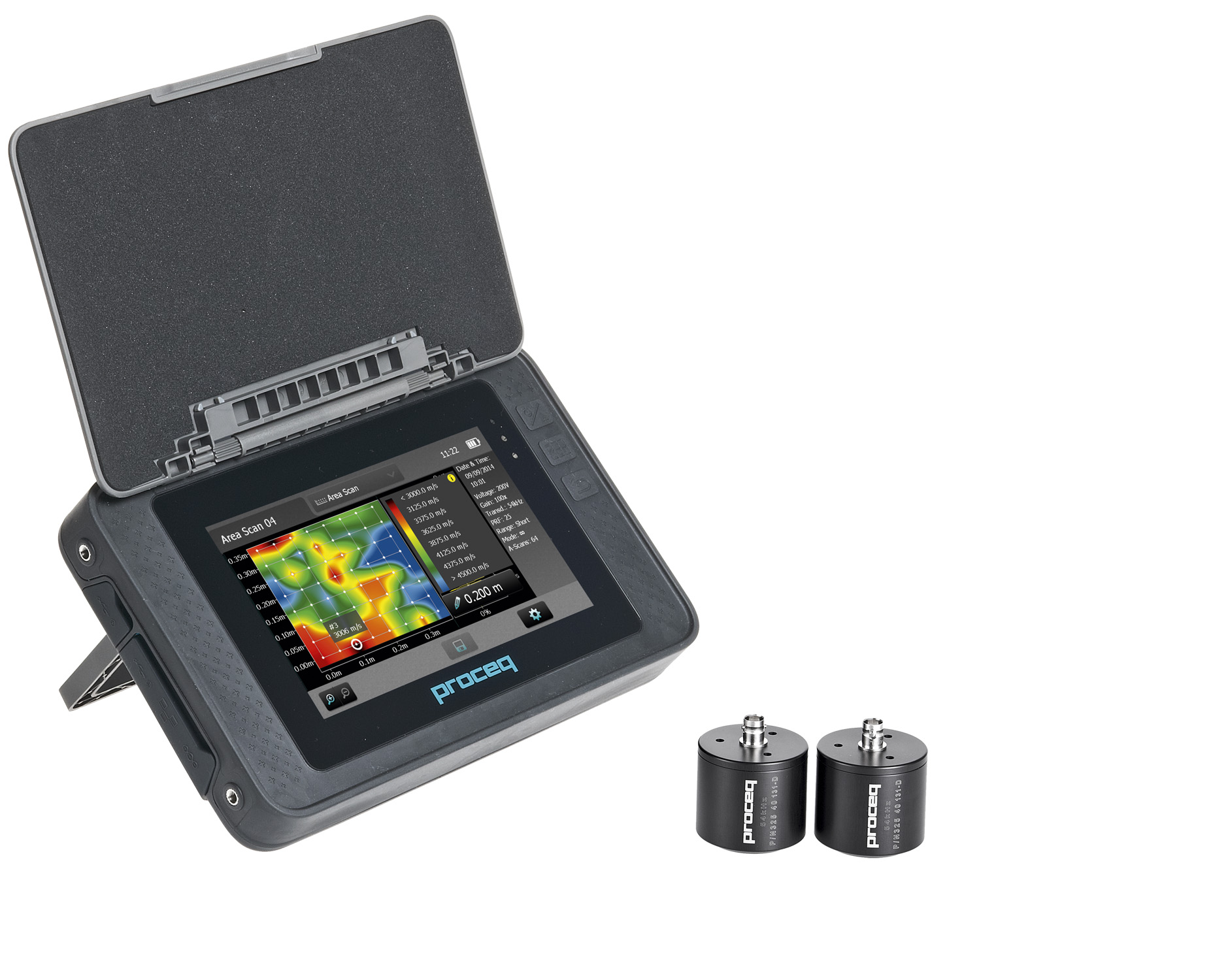

    Прибор для оценки качества бетона Pundit PL-200

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Proceq


Страна производитель: Швейцария Швейцария

Гарантия: 1 год
Внесен в Госреестр СИ.
Руководство по эксплуатации: Скачать (PDF, 1.20MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Ярцев Олег
Менеджер по направлению Proceq
Здравствуйте! Меня зовут Ярцев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 132

Моб.: +7 (926) 610-24-16

E-mail: oleg@geo-ndt.ru

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Описание ультразвукового прибора Pundit PL-200:

Pundit PL-200 - это лучший в своем классе прибор для измерения скорости ультразвукового импульса (UPV) для оценки качества бетона и других материалов, таких как камень, дерево и керамика.

Обладает большим набором режимов измерения и функций для работы на объекте: оценка однородности бетона c помощью стандартного А-скана, построение годографа, а также новая функция - Зональное сканирование, оценка прочности на сжатие бетона, поверхностное прозвучивание и измерение глубины трещины, выходящей на поверхность. Режим измерения с записью данных обеспечивает автоматизацию длительных измерений.

Интелектуальное ПО поддерживает доступ к настройкам прямо на экране измерений в реальном времени. Высокая разрешающая способность и самое четкое изображение из доступных на рынке позволяют максимально анализировать формы сигнала.



Отличительные особенности ультразвукового прибора Pundit PL-200:



  • Линейная развертка для оценки однородности бетона
  • Масштабирование и прокрутка для точной проверки А-скана
  • Зональное сканирование расширяет возможности контроля однородности  больших конструкций
  • Запись данных обеспечивает автоматизацию длительных измерений
  • Режим измерения модуля Юнга позволяет определять коэффициент Пуассона для материалов
  • Хранение и просмотр форм сигнала непосредственно в приборе
  • Доступ к настройкам прямо на экране измерений
  • Двойной курсор для ручного анализа А-скана
  • Отдельный курсор для измерения амплитуды сигнала
  • Улучшенное измерение поверхностной скорости
  • Автоматическое и ручное переключение, а также регулируемый пользователем порог отключения
  • Частота обновления А-скана до 25 Гц
  • Доступно расширение с помощью преобразователя эхоимпульса Pundit



Технические характеристики ультразвукового прибора Pundit PL-200:

Параметр Pundit PL-200
Pundit PL-200PE
Диапазон 0.1 – 7930 мкс
Разрешающая способность 0.1 мкс (< > 793 мкс)
Дисплей 7” цветной дисплей 800x480 пикселей
Напряжение импульса UPV 100 – 450 В
Напряжение импульса UPE - 100 – 400 В
Ширина диапазона 20 – 500 кГц
Усиление приемника 1x – 10’000x (0 – 80 дБ) [11 этапов]
Память внутренняя флеш-память 8 Гб
Региональные настройки поддерживаются метрические и имперские единицы измерения
Батарея литиево-полимерная, 3,6 В; 14,0 Ач
Время работы >8 ч (в стандартном режиме работы)
Рабочая температура 0°C...30°C (зарядка, работа приборов) /
0°C...40°C (зарядка, прибор выключен) /
-10°C...50°C (без зарядки)
Влажность < >
IP классификация IP54



Датчики ультразвукового прибора Pundit PL-200:

Преобразователь эхоимпульса 50 кГц
Преобразователь эхоимпульса - преобразователь волны сдвига, спроектированный для одноручного и двуручного управления. Он особенно подходит для измерений при одностороннем доступе.

Стандартные преобразователи 54 кГц
Новый дизайн и улучшенное исполнение для увеличения диапазона и повышения стабильности работы.

Преобразователи 150 кГц
Данный вид преобразователей имеет большее разрешение, но при этом меньший диапазон. Предназначены только для материалов с мелкозернистой структурой.
Преобразователи 250 кГц
Данный вид преобразователей имеет большее разрешение, но при этом меньший диапазон. Предназначены только для материалов с мелкозернистой структурой.
Экспоненциальные преобразователи 54 кГц
Предназначены для работы на грубых поверхностях без применения контактной жидкости. При использовании в сочетании с Pundit Lab+ внешний усилитель не требуется.

Преобразователи 500 кГц
Предназначены только для материалов с мелкозернистой структурой, таких как камень и керамика.

Преобразователи поперечных волн 250 кГц
Предназначены для совместной работы со стандартными преобразователями (прямыми) для измерения модуля Юнга тестируемого материала.
Держатель для преобразователей
Особенно подходит для сложных измерений, таких как скорость прохождения поверхностной волны или глубина поверхностной трещины.



Применение ультразвукового прибора Pundit PL-200:

Pundit PL-200 Pundit PL-200PE
Посредством передачи: доступ с двух сторон Эхоимпульс:
доступ с одной стороны
Оценка качества бетона
Скорость ультразвукового импульса
Однородность
Прочность на сжатие и SONREB (комбинированный метод) Толщина плиты при одностороннем доступе
Определение глубины трещины Обнаружение и определение местоположения пор, труб, трещин
(параллельно поверхности) и внутренних пустот
Модуль упругости
Режимы сканирования
A-скан
Линейная развертка
A-скан
B-скан



Ультразвуковой прибор Pundit PL-200 соответствует следующим стандартам:



  • EN12504-4 (Европа)
  • ASTM C 597-02 (Северная Америка)
  • BS 1881 Part 203 (Великобритания)
  • ISO1920-7:2004 (международный)
  • IS13311 (Индия)
  • CECS21 (Китай)



Комплект поставки:



  • Прибор Pundit с сенсорным экраном
  • Аккумулятор
  • 2 преобразователя 54 кГц*
  • 2 BNC-кабеля 1,5 м*
  • Контактный гель*
  • Калибровочный образец*
  • Адаптер BNC-кабеля
  • Зарядное устройство
  • USB-кабель
  • DVD с программным обеспечением
  • Документация
  • Ремень для переноски



*Не входят в комплект, если закупается вариант «Pundit с сенсорным экраном без преобразователей»
