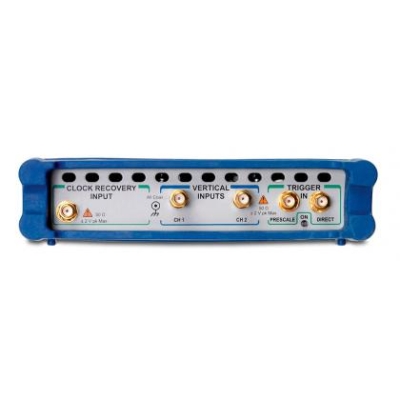

    АКИП-4112/3 - цифровой стробоскопический USB-осциллограф

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
АКИП


Страна производитель: Россия Россия

Гарантия: 2 года
Внесен в Госреестр СИ. Поверка дополнительно
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

АКИП-4112/3 - цифровой стробоскопический USB-осциллограф

Тип оборудования: Осциллограф

Производитель: АКИП

Модель: АКИП-4112/3

Описание: Прибор для измерения сигналов

Гарантия на АКИП-4112/3 - цифровой стробоскопический USB-осциллограф: 12 мес.

Назначение прибора:

АКИП-4112/3 - цифровой стробоскопический USB-осциллограф 2 канала (независимый сбор данных) + вход внешней синхронизации (Ext). Полоса пропускания: 20 ГГц или 10 ГГц (переключаемая). Максимальная частота стробирования 1 МГц.

Особенности осциллографа АКИП 4112/3:

2 канала (независимый сбор данных) + вход внешней синхронизации (Ext);

Полоса пропускания: 20 ГГц или 10 ГГц (переключаемая);

Максимальная частота стробирования 1 МГц;

Максимальная эквивалентная частота дискретизации: 15 Твыб/с (периодический сигнал);

Максимальный объем памяти: 32 К/канал;

Внешняя синхронизация до 1 ГГц, с делителем частоты до 10 ГГц;

Автоизмерения(39 параметров); статистика измерений, маркерные измерения;

18 математических функций, включая быстрое преобразование Фурье (БПФ) в 2-х каналах;

До 10 прямых и до 4 статистических измерений выполняемых одновременно;

Отображение гистограмм параметров (напряжение/время), усреднение, огибающая, послесвечение;

Построение и измерение «глазковых» диаграмм (NRZ и RZ), измерение джиттера;

Автоматизированный тест сигнала по «маске»;

Интерфейсы: USB, ПО под управлением ОС WIN XP/ SP2 и Vista(с сохранением графической среды);

Управление по шине USB от внешнего ПК;

Универсальный сетевой адаптер;

Ультракомпактный, портативное исполнение, масса 1,0 кг.



Технические характеристики осциллографа АКИП-4112/3:



Канал вертикального отклонения

Число каналов

2

Полоса пропускания (-3 дБ)

0…20 ГГц или 0...10 ГГц

Время нарастания (10%-90%)

≤17,5 пс (20 ГГц),≤35 пс (10 ГГц)

Коэф. отклонения (Коткл.)

1 мВ/дел … 500 мВ/дел с шагом 1-2-5 или 0,5%

Погрешность измерения напряжения

± 2%

Уровень собств. шумов, с.к.з.

≤2,5 мВ

Входной импеданс

(50 ± 1) Ом

Макс. входное напряжение

± 2 В(16 дБмВт)

ВЧ вход

соединитель К-типа (2.92 мм) совместим с SMA и PC3.5

Регулируемая временная задержка между каналами

до 100 нс (с шагом 1 пс)

Канал горизонтального отклонения

Режимы работы (развертка)

Основная, подсвеченная, две задержанные, двойная задержанная

Коэф. развертки (Кразв.)

5 пс/дел…3,2 мс/дел

Коэф. задерж. развертки (Кз.разв.)

от 5 пс/дел до зн. осн. развертки

Погрешность измерения временных интервалов, с.к.з.

± 15 ps ± 0,4% oт изм. временного интервала

Регулируемая задержка

до 1000 экранов задержанной развертки

Начальная задержка развертки

≤40 нс

Разрешение

64 фс (мин.)

Синхронизация

Источники синхросигнала

Внешний, внешний с делителем частоты, внутренний (сигналом тактовой частоты), внешний с восстановлением тактовой частоты

Режимы запуска развертки

Автоколебательный, ждущий

Период внутр. тактовой частоты

10 мкс … 2 мс с шагом 1-2-5 или 125 нс

Время блокировки синхрониз.

5 мкс … 1 с с шагом 1-2-5 или 8 нс

Вход внеш. синхронизации

соединитель SMA-типа

Внешняя синхронизация с восстановлением тактовой частоты

Чувствительность и диапазон тактовых частот

100 мВпик: 6,5 Мб/с … 100 Мб/с; 20 мВпик: до 11,3 Гб/с

Временная нестабильность восстановл. f тактовой, с.к.з.

1 пс + 1% от периода тактовой частоты

Максимальное входное напряжение

± 2 В (DC + АСпик)

Входное сопротивление

50 Ом

Связь по входу

Закрытый

Входной разъем

соединитель SMA-типа

Аналого-цифровое преобразование

Разрешение по вертикали

16 бит

Эквив. частота дискретизации

15 Твыб/с

Частота стробирования

0…1 МГц для последовательной развертки

Объем памяти (запись)

32…32768 точек на канал с шагом х2

Режимы сбора данных

Стандартная выборка, усреднение, огибающая (envelope)

Число усреднений

2…4096

Режим выделения огибающей

Минимум, максимум, минимум и максимум одновременно

Курсорные и маркерные измерения

Тип маркеров

X-маркеры (время). Y-маркеры (напряжение). XY-маркеры (сигнальные маркеры)

Maркерные измерения

Абсолютное значение, разностное значение, напряжение, время, частота, наклон (V/s)

Режимы перемещения маркеров

Раздельный или связанный

Относительные измерения

Δ-измерения между измеряемым и опорным значениями: в %, dB или градусах фазы

Автоматические измерения

По вертикали

Максимум, Минимум, Пик-пик, «Верхний» уровень, «Нижний» уровень, Амплитуда,«Верх-Низ» (средний ур.), Среднее значение, DC скз, AC скз, Площадь, Ср. значение за период, DC скз за период, AC скз за период, Площадь за период, +Выброс, -Выброс

По горизонтали

Период, Частота, +Длительность, -Длительность, Время нарастания, Время спада, +Скважность, -Скважность, +Переход, -Переход, Длительность пакета, Число периодов, Время@Mаксимум, Время@Mинимум, +Джиттер пик-пик, +Джиттер скз, -Джиттер пик-пик, -Джиттер скз

Статистические измерения

Текущее, Минимальное, максимальное, среднее значения, среднеквадратическое отклонение (СКО)

Определения вершины и основания сигнала

По гистограмме, мин/мaкс. метод или произвольно (по выбору оператора).

Пороги

Устанавливают в процентах, вольтах или делениях.

Стандартно: 10-50-90 % или 20-50-80 %

Границы

Произвольная часть экрана по горизонтали

Режим измерения

Повторяющийся или однократный

Допусковый контроль

Режим теста

Сравнение до 4-х параметров сигналов по установленным допускам.

Реакция прибора на тест

Звуковой сигнал, запоминание, остановка сбора.

Математика

Математические функции

вычисление и отображение до 4-х математических функций (сигналов)

Maтематические операторы

Сложение, Вычитание, Умножение, Деление, Инверсия, Модуль, Экспонента (e), Экспонента (10), Логарифм (e), Логарифм (10), Дифференциал, Интеграл, Обратное БПФ, Линейная интерполяция, Интерполяция Sin(x)/x, Сглаживние, Тренд.

Oперанды

Входной сигнал, сигналы из памяти, математические функции, спектры, а также константы.

Анализатор спектра

Диапазон входных частот

0…20 МГц

Количество БПФ

до 2-х БПФ одновременно (на участке 4 К)

Маркерные измерения БПФ

Частота, разность частот, магнитуда и разность магнитуд.

Автоизмерения БПФ

Магнитуда, разность магнитуд, КНИ, частота, разность частот.

Тип окна наблюдения

Прямоугольное, Хэмминга, Хэннинга, плоское, Блэкмана- Харриса, Кайзера-Бесселя.

Гистограммы

Окно гистограммы

Вертик. или горизонтально. Построение внутри любой выбранной области экрана.

Измеряемые параметры

Шкала, смещение, число событий в окне, максимум, размах, середина, среднее, минимум, девиация, среднее ±1 девиация, среднее ±2 девиации, среднее ±3 девиации.

Маски

Полигоны маски (области)

До 8 полигонов(создание или загрузка с диска)

Типы масок

Стандартная, автомаска, из памяти, вновь созданная, отредактированная.

Aвтомаска

Создается автоматически как рукав допусков по обеим осям тестируемого сигнала.

Результаты теста

Общее число бракованных точек, число бракованных точек в каждом полигоне и внутри его границ.

Глазковые диаграммы

Измеряемые сигналы

автоматические измерения 38 параметров NRZ и 40 параметров RZ глаз-диаграмм

Измеряемые параметры

Площадь, скорость потока, период потока, время пересечения, искажения, ширина, срез, частота, временная нестабильность, период, фронт, глубина, амплитуда, высота, максимум, среднее, середина, минимум, выброс, шум, размах, основание.

Генератор сигналов

Режимы

Импульс, NRZ/RZ (длинна последовательности: 27−1 … 215−1), 500 МГц тактовая частота, выход синхросигнала

Частотный диапазон

Импульсный режим (период): 8 нс … 524 мкс, Режим NRZ/RZ: 8 нс … 524 мкс

Отображение (внешний дисплей)

Разрешающая способность

Стандартный режим: полный экран (800 x 600 точек), экран сигналов (501 x 257 точек). Регулируемое разрешение.

Стиль отображения

Точки, векторы, регулир. послесвечение (100 мс…20 с; бесконеч.), регулируемая (1…200 с) и пост. градация серым, регулируемая (1…200 с) и пост. градация цветом

Шкалы

Полная сетка, оси, рамка, отключена

Экраны

Один, два, четыре

Формат

YT, XY или оба YT & XY

Сохранение и вызов сигналов

Управление

Запись и вызов установок, сигналов и копий экрана.

Запоминание/вызов на диск

Запись и вызов установок или сигналов на диск ПК (количество ограниченное его объемом)

Внутренняя память

Запись и вызов до 4-х сигналов (ячейки П1-П4)

Aвтопоиск сигналов

Обеспечивает автоустановку коэффициента отклонения и напряжения компенсации, коэффициента развертки и задержки, а также уровня синхронизации

Дополнительные возможности

Растяжка сигналов

Сигналы из памяти, математические функции и спектры (со смещением по обеим осям)

Комплексная шкала

Магнитуда, фаза, магнитуда+фаза, реальная часть, мнимая часть, мнимая + реальная части.

Растяжка и смещение по вертикали

До 10 млн. делений или 1 млн экранов

Растяжка и смещение по горизонтали

До 640 делений или 64 экранов

Общие данные

Напряжение питания

6В ± 5%, (сетевой адаптер AC/DC)

Потребляемый ток

1,5 макс.

Интерфейс

USB 2.0 и LAN

Системные требования к ПК

Процессор класса Pentium (или эквив.), память ОЗУ 256 Мб (30 Мб для ПО), ОС - MS Windows XP (SP2) или Vista, порт USB

Рабочие условия

+5 °C … +35 °C;влажность:5%...80% при 25 °C (без образования конденсата)

Габаритные размеры

170 х 260 х 40 мм

Масса

1,2 кг

Комплектация осциллографа АКИП-4112/3:

Осциллограф АКИП-4112/3;

Шнур питания - 1 шт.;

Руководство по эксплуатации - 1 шт.;

Сетевой адаптер питания - 1 шт.;

Кабель USB - 1 шт.;

Футляр-кейс - 1 шт.;

Адаптер SMA/PC3.5/2.92 - 2 шт.;

Симметричный делитель мощности - 1 шт.

*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем приборы для электрического контроля по всей России курьерскими службами и транспортными компаниями.

Введите число *


Введите число *

ПОХОЖИЕ ТОВАРЫ

АКИП-4112/3 - цифровой стробоскопический USB-осциллограф

АКИП-4112/3 - цифровой стробоскопический USB-осциллограф

Тип оборудования: Осциллограф

Производитель: АКИП

Модель: АКИП-4112/3

Описание: Прибор для измерения сигналов

Гарантия на АКИП-4112/3 - цифровой стробоскопический USB-осциллограф: 12 мес.

Назначение прибора:

АКИП-4112/3 - цифровой стробоскопический USB-осциллограф 2 канала (независимый сбор данных) + вход внешней синхронизации (Ext). Полоса пропускания: 20 ГГц или 10 ГГц (переключаемая). Максимальная частота стробирования 1 МГц.

Особенности осциллографа АКИП 4112/3:

2 канала (независимый сбор данных) + вход внешней синхронизации (Ext);

Полоса пропускания: 20 ГГц или 10 ГГц (переключаемая);

Максимальная частота стробирования 1 МГц;

Максимальная эквивалентная частота дискретизации: 15 Твыб/с (периодический сигнал);

Максимальный объем памяти: 32 К/канал;

Внешняя синхронизация до 1 ГГц, с делителем частоты до 10 ГГц;

Автоизмерения(39 параметров); статистика измерений, маркерные измерения;

18 математических функций, включая быстрое преобразование Фурье (БПФ) в 2-х каналах;

До 10 прямых и до 4 статистических измерений выполняемых одновременно;

Отображение гистограмм параметров (напряжение/время), усреднение, огибающая, послесвечение;

Построение и измерение «глазковых» диаграмм (NRZ и RZ), измерение джиттера;

Автоматизированный тест сигнала по «маске»;

Интерфейсы: USB, ПО под управлением ОС WIN XP/ SP2 и Vista(с сохранением графической среды);

Управление по шине USB от внешнего ПК;

Универсальный сетевой адаптер;

Ультракомпактный, портативное исполнение, масса 1,0 кг.



Технические характеристики осциллографа АКИП-4112/3:



Канал вертикального отклонения

Число каналов

2

Полоса пропускания (-3 дБ)

0…20 ГГц или 0...10 ГГц

Время нарастания (10%-90%)

≤17,5 пс (20 ГГц),≤35 пс (10 ГГц)

Коэф. отклонения (Коткл.)

1 мВ/дел … 500 мВ/дел с шагом 1-2-5 или 0,5%

Погрешность измерения напряжения

± 2%

Уровень собств. шумов, с.к.з.

≤2,5 мВ

Входной импеданс

(50 ± 1) Ом

Макс. входное напряжение

± 2 В(16 дБмВт)

ВЧ вход

соединитель К-типа (2.92 мм) совместим с SMA и PC3.5

Регулируемая временная задержка между каналами

до 100 нс (с шагом 1 пс)

Канал горизонтального отклонения

Режимы работы (развертка)

Основная, подсвеченная, две задержанные, двойная задержанная

Коэф. развертки (Кразв.)

5 пс/дел…3,2 мс/дел

Коэф. задерж. развертки (Кз.разв.)

от 5 пс/дел до зн. осн. развертки

Погрешность измерения временных интервалов, с.к.з.

± 15 ps ± 0,4% oт изм. временного интервала

Регулируемая задержка

до 1000 экранов задержанной развертки

Начальная задержка развертки

≤40 нс

Разрешение

64 фс (мин.)

Синхронизация

Источники синхросигнала

Внешний, внешний с делителем частоты, внутренний (сигналом тактовой частоты), внешний с восстановлением тактовой частоты

Режимы запуска развертки

Автоколебательный, ждущий

Период внутр. тактовой частоты

10 мкс … 2 мс с шагом 1-2-5 или 125 нс

Время блокировки синхрониз.

5 мкс … 1 с с шагом 1-2-5 или 8 нс

Вход внеш. синхронизации

соединитель SMA-типа

Внешняя синхронизация с восстановлением тактовой частоты

Чувствительность и диапазон тактовых частот

100 мВпик: 6,5 Мб/с … 100 Мб/с; 20 мВпик: до 11,3 Гб/с

Временная нестабильность восстановл. f тактовой, с.к.з.

1 пс + 1% от периода тактовой частоты

Максимальное входное напряжение

± 2 В (DC + АСпик)

Входное сопротивление

50 Ом

Связь по входу

Закрытый

Входной разъем

соединитель SMA-типа

Аналого-цифровое преобразование

Разрешение по вертикали

16 бит

Эквив. частота дискретизации

15 Твыб/с

Частота стробирования

0…1 МГц для последовательной развертки

Объем памяти (запись)

32…32768 точек на канал с шагом х2

Режимы сбора данных

Стандартная выборка, усреднение, огибающая (envelope)

Число усреднений

2…4096

Режим выделения огибающей

Минимум, максимум, минимум и максимум одновременно

Курсорные и маркерные измерения

Тип маркеров

X-маркеры (время). Y-маркеры (напряжение). XY-маркеры (сигнальные маркеры)

Maркерные измерения

Абсолютное значение, разностное значение, напряжение, время, частота, наклон (V/s)

Режимы перемещения маркеров

Раздельный или связанный

Относительные измерения

Δ-измерения между измеряемым и опорным значениями: в %, dB или градусах фазы

Автоматические измерения

По вертикали

Максимум, Минимум, Пик-пик, «Верхний» уровень, «Нижний» уровень, Амплитуда,«Верх-Низ» (средний ур.), Среднее значение, DC скз, AC скз, Площадь, Ср. значение за период, DC скз за период, AC скз за период, Площадь за период, +Выброс, -Выброс

По горизонтали

Период, Частота, +Длительность, -Длительность, Время нарастания, Время спада, +Скважность, -Скважность, +Переход, -Переход, Длительность пакета, Число периодов, Время@Mаксимум, Время@Mинимум, +Джиттер пик-пик, +Джиттер скз, -Джиттер пик-пик, -Джиттер скз

Статистические измерения

Текущее, Минимальное, максимальное, среднее значения, среднеквадратическое отклонение (СКО)

Определения вершины и основания сигнала

По гистограмме, мин/мaкс. метод или произвольно (по выбору оператора).

Пороги

Устанавливают в процентах, вольтах или делениях.

Стандартно: 10-50-90 % или 20-50-80 %

Границы

Произвольная часть экрана по горизонтали

Режим измерения

Повторяющийся или однократный

Допусковый контроль

Режим теста

Сравнение до 4-х параметров сигналов по установленным допускам.

Реакция прибора на тест

Звуковой сигнал, запоминание, остановка сбора.

Математика

Математические функции

вычисление и отображение до 4-х математических функций (сигналов)

Maтематические операторы

Сложение, Вычитание, Умножение, Деление, Инверсия, Модуль, Экспонента (e), Экспонента (10), Логарифм (e), Логарифм (10), Дифференциал, Интеграл, Обратное БПФ, Линейная интерполяция, Интерполяция Sin(x)/x, Сглаживние, Тренд.

Oперанды

Входной сигнал, сигналы из памяти, математические функции, спектры, а также константы.

Анализатор спектра

Диапазон входных частот

0…20 МГц

Количество БПФ

до 2-х БПФ одновременно (на участке 4 К)

Маркерные измерения БПФ

Частота, разность частот, магнитуда и разность магнитуд.

Автоизмерения БПФ

Магнитуда, разность магнитуд, КНИ, частота, разность частот.

Тип окна наблюдения

Прямоугольное, Хэмминга, Хэннинга, плоское, Блэкмана- Харриса, Кайзера-Бесселя.

Гистограммы

Окно гистограммы

Вертик. или горизонтально. Построение внутри любой выбранной области экрана.

Измеряемые параметры

Шкала, смещение, число событий в окне, максимум, размах, середина, среднее, минимум, девиация, среднее ±1 девиация, среднее ±2 девиации, среднее ±3 девиации.

Маски

Полигоны маски (области)

До 8 полигонов(создание или загрузка с диска)

Типы масок

Стандартная, автомаска, из памяти, вновь созданная, отредактированная.

Aвтомаска

Создается автоматически как рукав допусков по обеим осям тестируемого сигнала.

Результаты теста

Общее число бракованных точек, число бракованных точек в каждом полигоне и внутри его границ.

Глазковые диаграммы

Измеряемые сигналы

автоматические измерения 38 параметров NRZ и 40 параметров RZ глаз-диаграмм

Измеряемые параметры

Площадь, скорость потока, период потока, время пересечения, искажения, ширина, срез, частота, временная нестабильность, период, фронт, глубина, амплитуда, высота, максимум, среднее, середина, минимум, выброс, шум, размах, основание.

Генератор сигналов

Режимы

Импульс, NRZ/RZ (длинна последовательности: 27−1 … 215−1), 500 МГц тактовая частота, выход синхросигнала

Частотный диапазон

Импульсный режим (период): 8 нс … 524 мкс, Режим NRZ/RZ: 8 нс … 524 мкс

Отображение (внешний дисплей)

Разрешающая способность

Стандартный режим: полный экран (800 x 600 точек), экран сигналов (501 x 257 точек). Регулируемое разрешение.

Стиль отображения

Точки, векторы, регулир. послесвечение (100 мс…20 с; бесконеч.), регулируемая (1…200 с) и пост. градация серым, регулируемая (1…200 с) и пост. градация цветом

Шкалы

Полная сетка, оси, рамка, отключена

Экраны

Один, два, четыре

Формат

YT, XY или оба YT & XY

Сохранение и вызов сигналов

Управление

Запись и вызов установок, сигналов и копий экрана.

Запоминание/вызов на диск

Запись и вызов установок или сигналов на диск ПК (количество ограниченное его объемом)

Внутренняя память

Запись и вызов до 4-х сигналов (ячейки П1-П4)

Aвтопоиск сигналов

Обеспечивает автоустановку коэффициента отклонения и напряжения компенсации, коэффициента развертки и задержки, а также уровня синхронизации

Дополнительные возможности

Растяжка сигналов

Сигналы из памяти, математические функции и спектры (со смещением по обеим осям)

Комплексная шкала

Магнитуда, фаза, магнитуда+фаза, реальная часть, мнимая часть, мнимая + реальная части.

Растяжка и смещение по вертикали

До 10 млн. делений или 1 млн экранов

Растяжка и смещение по горизонтали

До 640 делений или 64 экранов

Общие данные

Напряжение питания

6В ± 5%, (сетевой адаптер AC/DC)

Потребляемый ток

1,5 макс.

Интерфейс

USB 2.0 и LAN

Системные требования к ПК

Процессор класса Pentium (или эквив.), память ОЗУ 256 Мб (30 Мб для ПО), ОС - MS Windows XP (SP2) или Vista, порт USB

Рабочие условия

+5 °C … +35 °C;влажность:5%...80% при 25 °C (без образования конденсата)

Габаритные размеры

170 х 260 х 40 мм

Масса

1,2 кг

Комплектация осциллографа АКИП-4112/3:

Осциллограф АКИП-4112/3;

Шнур питания - 1 шт.;

Руководство по эксплуатации - 1 шт.;

Сетевой адаптер питания - 1 шт.;

Кабель USB - 1 шт.;

Футляр-кейс - 1 шт.;

Адаптер SMA/PC3.5/2.92 - 2 шт.;

Симметричный делитель мощности - 1 шт.

*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем приборы для электрического контроля по всей России курьерскими службами и транспортными компаниями.

0 RUB
Цены носят справочный характер и не являются публичной офертой, определяемой положениями п. 2 ст. 437 ГК РФ.
Технические характеристики (спецификация) оборудования, внешний вид и комплект поставки могут быть изменены производителем без предварительного уведомления.
Во избежание недоразумений просьба уточнять у специалистов отдела продаж. © 2023
